Datos mecánicos y eléctricos de los accionamientos simples

Datos técnicos de los accionamientos simples

Designación

Parámetros

Valor

Configuración del producto

Nombre del artículo

LXM62DU60C

LXM62DU60E

LXM62DU60G

LXM62DD15C

LXM62DD15E

LXM62DD15G

LXM62DD27C

LXM62DD27E

LXM62DD27G

LXM62DD45C

LXM62DD45E

LXM62DD45G

LXM62DC13C

LXM62DC13E

LXM62DC13G

Fuente de alimentación

Tensión de control (sin freno de parada)

Consumo de corriente máximo

24 V CC (-20...+25 %)

1,1 A

1,1 A

1,1 A

1,1 A

1,5 A

Tensión de control (con freno de parada)

Consumo de corriente máximo

24 V CC (0...+6%)

2,5 A

2,5 A

2,5 A

3,5 A

3,9 A

Tensión del bus DC

250-700 V CC

Corriente continua del bus DC

1,8 A

4,6 A

8,2 A

18,3 A

45,7 A

Corriente de pico del bus DC

5,5 A

13,7 A

24,7 A

41,1 A

119,0 A

Capacidad del bus DC

110 µF

110 µF

110 µF

220 µF

250 µF

Sobretensión

900 V CC

Conexión del motor

Corriente nominal (4 kHz)

  • a 40 °C (104 °F)

2,0 Aeff

5,0 Aeff

9,0 Aeff

20,0 Aeff

50,0 Aeff

  • a 55 °C (140 ºF)

1,4 Aeff

3,5 Aeff

6,3 Aeff

13,7 Aeff

35,0 Aeff

Corriente de pico 10 s (4 kHz) a 55 °C (140 °F)

6,0 Aeff

15,0 Aeff

27,0 Aeff

45,0 Aeff

130,0 Aeff

(rev. de hardware 02)

Potencia de salida continua (4 kHz, tensión de red: 400 V)

  • a 40 °C (104 °F)

0,95 kW

2,4 kW

4,3 kW

9,6 kW

24,7 kW

Protección ante sobrecarga

Sí

Protección contra cortocircuitos

Sí, UNE-HD 60364-4-41:2018/AMD1:-, cláusula 411

Rango de tensión de salida

De 3 V CA a 0-480 V CA

Rango de frecuencias de salida

0-599 Hz

Conexión del motor

Corriente nominal (8 kHz)

  • a 40 °C (104 °F)

2,0 Aeff

5,0 Aeff

7,0 Aeff

15,0 Aeff

50,0 Aeff

  • a 55 °C (140 ºF)

1,4 Aeff

3,5 Aeff

5,0 Aeff

8,9 Aeff

30,0 Aeff

Corriente de pico 10 s (8 kHz) a 55 °C (140 °F)

6,0 Aeff

15,0 Aeff

27,0 Aeff

45,0 Aeff

100,0 Aeff

(rev. de hardware 02)

Potencia de salida continua (8 kHz, tensión de red: 400 V)

  • a 40 °C (104 °F)

0,95 kW

2,4 kW

3,4 kW

7,2 kW

24,7 kW

Protección ante sobrecarga

Sí

Protección contra cortocircuitos

Sí, UNE-HD 60364-4-41:2018/AMD1:-, cláusula 411

Rango de tensión de salida

De 3 V CA a 0-480 V CA

Rango de frecuencias de salida

0-599 Hz

Conexión del motor

Corriente nominal (16 kHz)

  • a 40 °C (104 °F)

1,2 Aeff

3,5 Aeff

4,0 Aeff

8,0 Aeff

30,0 Aeff

  • a 55 °C (140 ºF)

0,8 Aeff

2,6 Aeff

2,9 Aeff

4,9 Aeff

20,0 Aeff

Corriente de pico 10 s (16 kHz) a 55 °C (140 °F)

6,0 Aeff

15,0 Aeff

27,0 Aeff

45,0 Aeff

60,0 Aeff

(rev. de hardware 02)

Potencia de salida continua (16 kHz, tensión de red: 400 V)

  • a 40 °C (104 °F)

0,6 kW

1,7 kW

2,0 kW

3,8 kW

16,8 kW

Protección ante sobrecarga

Sí

Protección contra cortocircuitos

Sí, UNE-HD 60364-4-41:2018/AMD1:-, cláusula 411

Rango de tensión de salida

De 3 V CA a 0-480 V CA

Rango de frecuencias de salida

0-599 Hz

Conexión del motor

Longitud máxima del cable del motor

75 m (246.06 ft)

Pérdida de potencia

Fuente de alimentación electrónica

18 W

Pérdida de potencia dependiente de la corriente

Etapa de potencia (4 kHz)

6,6 W/A

Etapa de potencia (8 kHz)

8,5 W/A

Etapa de potencia (16 kHz)

14,9 W/A

Interfaz

Sercos

Integrada

Interfaz del encoder CN7/CN9

Fuente de alimentación

10 V CC (-10...+10 %), máximo 150 mA, protección contra cortocircuitos

Entrada analógica diferencial (señal de seno y coseno)

Tensión de entrada: 0,8-1,1 VPP

Desequilibrio: 2,5 V CC (-10...+10 %)

Resistencia terminal: 130 Ω

Periodos de seno/coseno por segundo

  • CN7:

    • 100 kHz (variantes C, D, G)

    • 20 kHz (variantes E, F)

  • CN9:

    • 100 kHz (variantes D, G)

    • 20 kHz (variante F)

Frecuencia de corte: máximo 100 000 periodos de seno-coseno/segundo ( máximo 100 kHz)

Comunicación

Interfaz RS-485

Entradas/salidas digitales

Suministro DIO

Tensión UDIO: 24 V CC (-20...+25 %)

Consumo de corriente máximo: 1,2 A

Entradas digitales

A_DI3, A_DI4

Entradas con nivel de conmutación de tipo 1 según la norma EN 61131-2

Nivel bajo: -3...5 V CC

Nivel alto: 15...30 V CC

Entradas normales de constante de tiempo del filtro: 1 ms/5 ms (configurable)

Entradas digitales o entradas de sonda por contacto A_DI1, A_DI2

Entradas con nivel de conmutación de tipo 1 según la norma EN 61131-2

Nivel bajo: -3...5 V CC

Nivel alto: 15...30 V CC

Entradas normales de constante de tiempo del filtro: 1 ms/5 ms (configurable)

Constante de tiempo del filtro para entradas de sonda por contacto: 100 µs

Entradas digitales o salidas digitales A_DI5, A_DI6

Entradas/salidas (bidireccionales) con nivel de conmutación de tipo 1 según la norma EN 61131-2

Entradas:

Nivel bajo: -3...5 V CC

Nivel alto: 15...30 V CC

Entradas normales de constante de tiempo del filtro: 1 ms/5 ms (configurable)

Salidas:

Nivel alto: (UDIO - 3 V) < Usal < UDIO

Corriente de salida máxima por salida: 500 mA (no conductora)

Inverter Enable

Consumo de corriente máximo

30 mA

Entradas

Número: 1

Función STO activa: -3 V ≤ UIE ≤ 5 V

Etapa de potencia activa: 18 V ≤ UIE ≤ 30 V

Tiempo de inactividad máximo 500 µs a UIE > 20 V y activación dinámica

Frecuencia de conmutación máxima de la señal de entrada: máximo 1 Hz

Diferencia potencial máxima entre IE- y PE

15 V

Ventilación

-

Ventilador interno

Nivel de interferencias de alta frecuencia

-

C3 (C2 con medidas de filtros adicionales)

Clase de protección

Clase

I (IEC 61800-5-1)

Categoría de sobretensión

-

III (IEC 61800-5-1)

Grado de contaminación

-

2 (IEC 61800-5-1)

Freno del motor

Tensión de salida

Tensión de control menos 0,8 V CC

Corriente de salida

1,2 A (máximo)

2,2 A (máximo)

Inductancia

1,0 H (máximo)

1,5 H (máximo)

Energía de carga inductiva

1,2 J (máximo)

4,5 J (máximo)

Protección ante sobrecarga

Sí

Protección contra cortocircuitos

Sí

Temperatura del motor

Entrada del sensor

PTC, KTY

Sin sensor

Temperatura del encoder con modelo térmico. Sin retención de memoria térmica tras el restablecimiento del dispositivo.

Sensor de temperatura del motor

-

Tensión máxima: 5 V

Corriente máxima: 2,5 mA

Peso

Peso

(sin embalaje)

3 kg (6,6 lbs)

6,8 kg

(14,9 lbs)

Peso

(con embalaje)

3,91 kg (8,62 lbs)

7,8 kg

(17,2 lbs)

NOTA:

  • Lexium 62 Single Drive incluye las variantes C y G: LXM62DU60C/G, LXM62DD15C/G, LXM62DD27C/G, LXM62DD45C/G, LXM62DC13C/G

  • Lexium 62 Single Drive con seguridad integrada incluye la variante E: LXM62DU60E, LXM62DD15E, LXM62DD27E, LXM62DD45E, LXM62DC13E

NOTA: Debido al aumento de la corriente de control del freno (aproximadamente 2 A), la serie de motor SH3205xxxxFxx00 con freno de parada solo se puede utilizar en los servoconvertidores de los tipos Lexium 62 single drive (LXM62DD45C or LXM62DD45E) y LXM62DC13C21000/LXM62DC13E21000.

Dimensiones: accionamientos simples

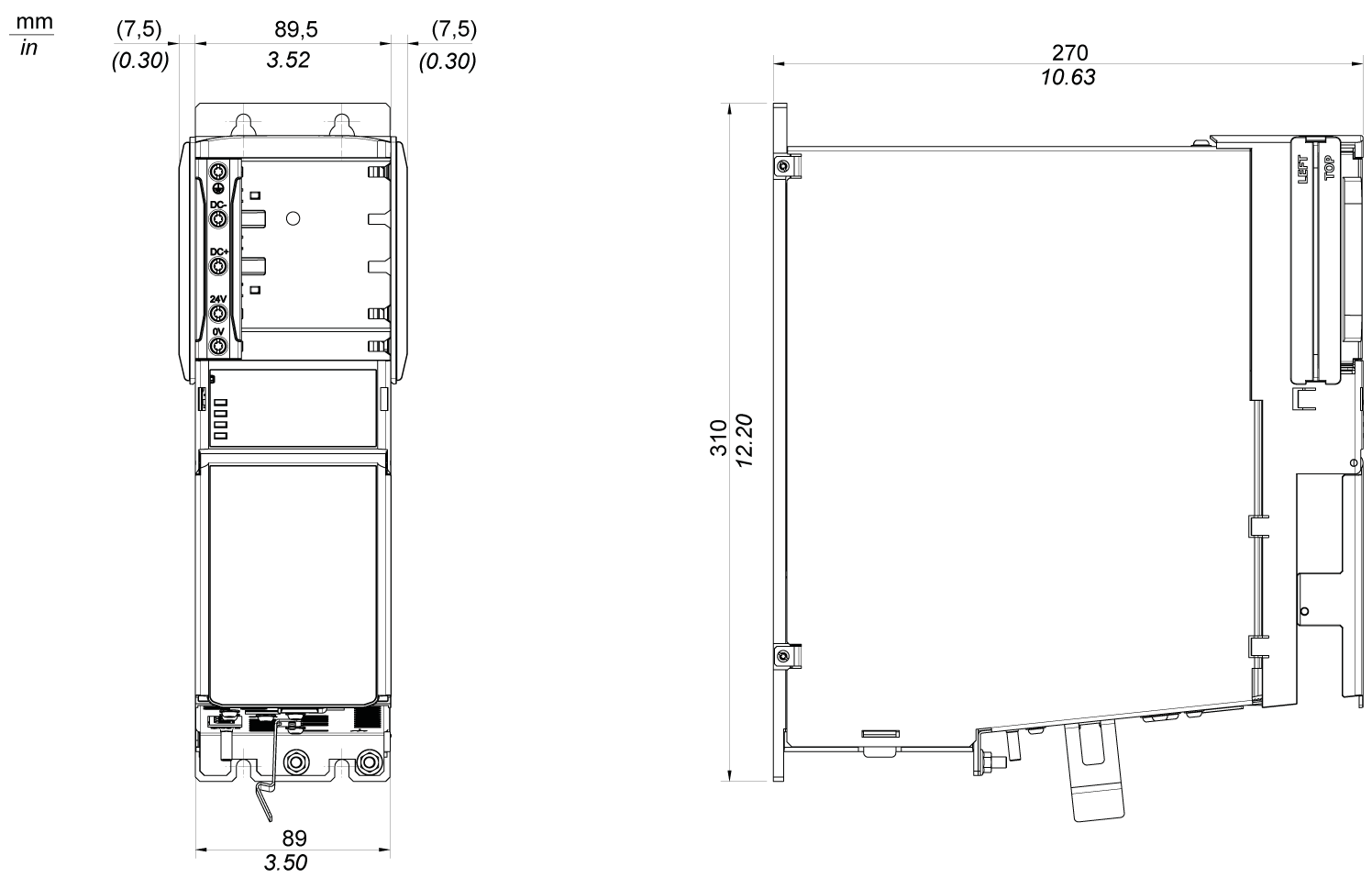

Dimensiones del Lexium 62 Servo Drive (excepto LXM62DC13C21000/LXM62DC13E21000/LXM62DC13G21000):

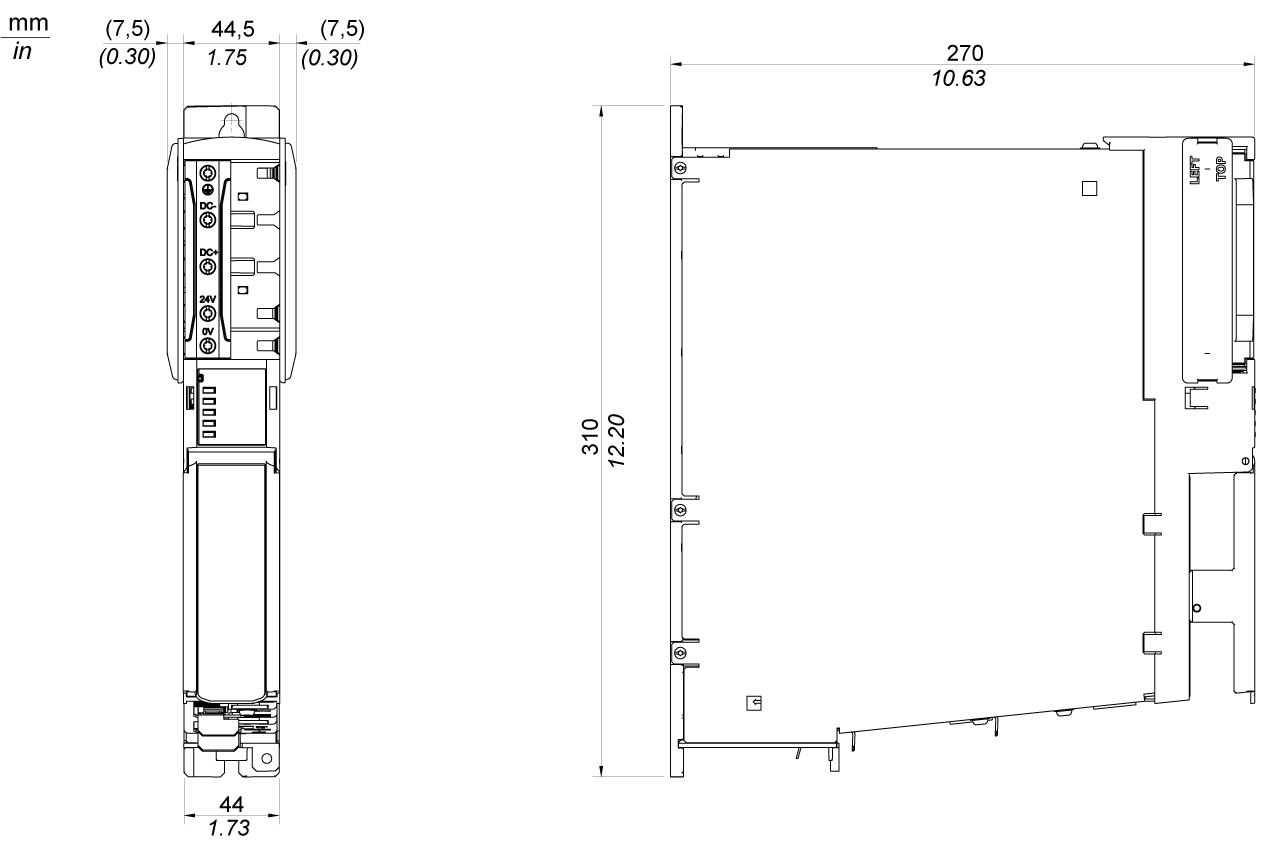

Dimensiones del Lexium 62 Servo Drive (solo LXM62DC13C21000/LXM62DC13E21000/LXM62DC13G21000):
