Descripción general

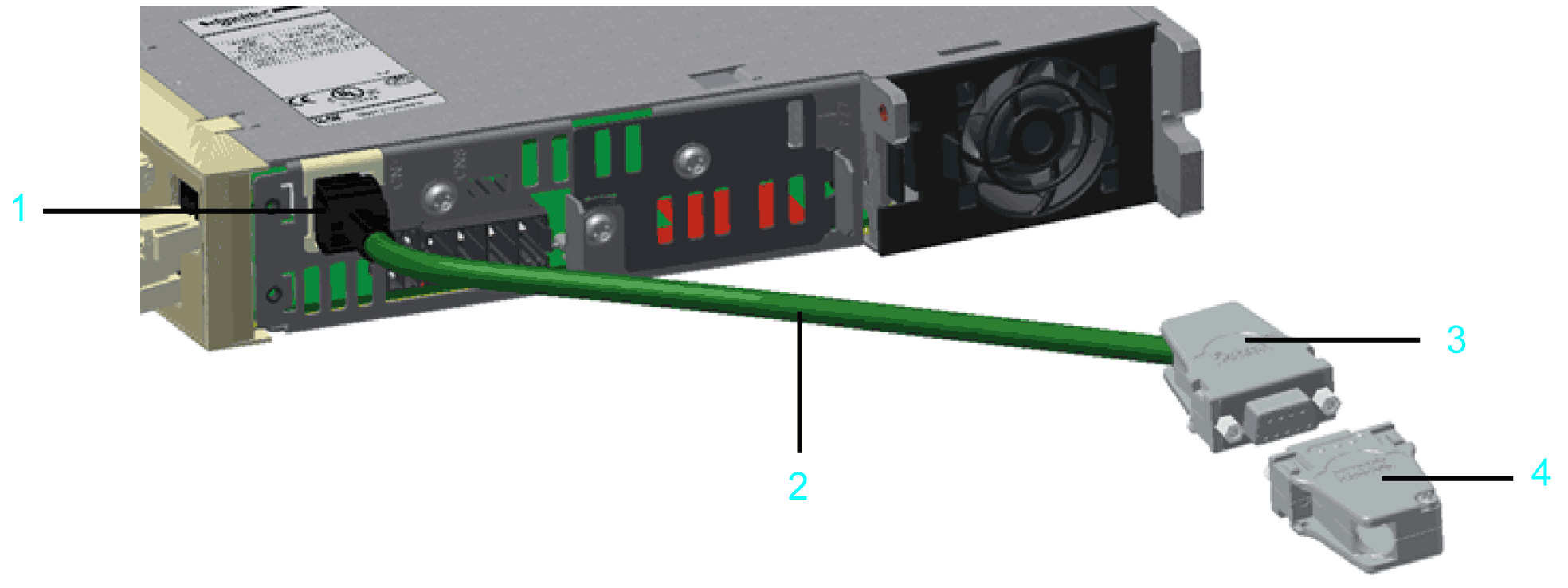

Indicaciones generales

Adaptador del encoder de 5 V

1 conector RJ45

2 Cable del encoder

3 Conector D-Sub hembra de 9 pines

4 Conector D-Sub macho de 9 pines en el cable del encoder (cableado por el usuario)

Características

El adaptador del encoder de 5 V contiene un cable del encoder (2) con un conector RJ45 (1) en un lado, que está conectado al servoaccionamiento Lexium 62, y un conector D-Sub hembra de 9 pines (3) en el otro lado.

En el conector D-Sub hembra de 9 pines (3) hay un convertidor de CC/CC. Convierte la fuente de alimentación del encoder procedente del accionamiento de 10 V a 5 V, de forma que se puedan conectar encoders de 5 V que no son directamente compatibles con el servoaccionamiento Lexium 62. La tensión de alimentación del encoder de 5 V y 10 V está disponible en el conector D-Sub hembra de 9 pines (3). El resto de señales, como las señales del encoder y el conector RS485, se transfieren directamente del accionamiento al encoder.

AVISO
	SE ESTÁ USANDO UNA TENSIÓN DE ALIMENTACIÓN DE 5 V Y 10 V, POR LO QUE LA CORRIENTE DEL CONECTOR DEL ENCODER DEL LEXIUM 62 SERVO DRIVE ES DEMASIADO ALTA Utilice únicamente una tensión de alimentación para el encoder, ya sea de 5 V o de 10 V. Si usa encoders de 5 V, asegúrese de que el consumo de energía máximo del encoder no supere los 250 mA. Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

AVISO

SE ESTÁ USANDO UNA TENSIÓN DE ALIMENTACIÓN DE 5 V Y 10 V, POR LO QUE LA CORRIENTE DEL CONECTOR DEL ENCODER DEL LEXIUM 62 SERVO DRIVE ES DEMASIADO ALTA

Utilice únicamente una tensión de alimentación para el encoder, ya sea de 5 V o de 10 V.
Si usa encoders de 5 V, asegúrese de que el consumo de energía máximo del encoder no supere los 250 mA.

Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Para obtener más información sobre el adaptador del encoder de 5 V, consulte el catálogo de servosistemas y servomotores multieje para PacDrive 3.
