Cableado
Cable del encoder
Conexión de conectores D-Sub machos de 9 pines en el cable del encoder (instalados por el usuario):
1 Conector D-Sub macho de 9 pines en el cable del encoder
2 Conector del encoder

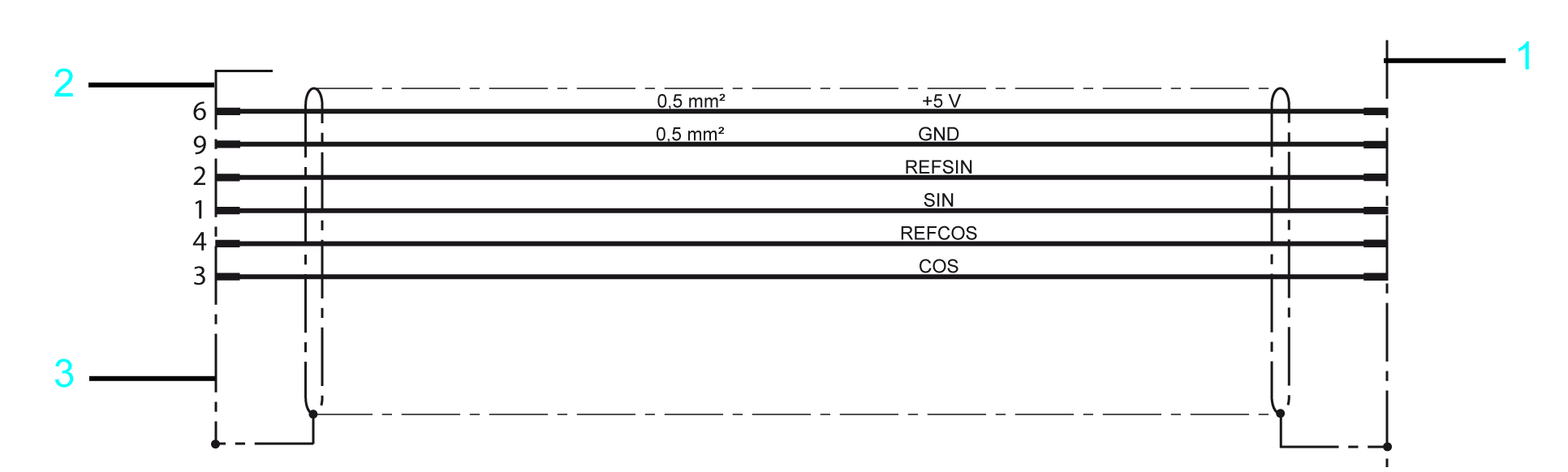

Configuración del cable del encoder
1 Conector del encoder
2 Conector D-Sub macho de 9 pines en el cable del encoder
3 Cubierta metálica
Longitud máxima del cable del encoder
|
Sección transversal de la conexión [mm2]/[AWG] |
Consumo de corriente [A] |
Longitud máxima del cable del encoder [m]/[ft] |
|---|---|---|
|
0,5/20 |
0,05 |
58/190,3 |
|
0,07 |
41/134,5 |
|
|
0,10 |
29/95,1 |
|
|
0,12 |
24/78,7 |
|
|
0,18 |
16/52,5 |
|
|
0,24 |
12/39,4 |
