Conexiones eléctricas del Lexium 62 DC Link Support Module

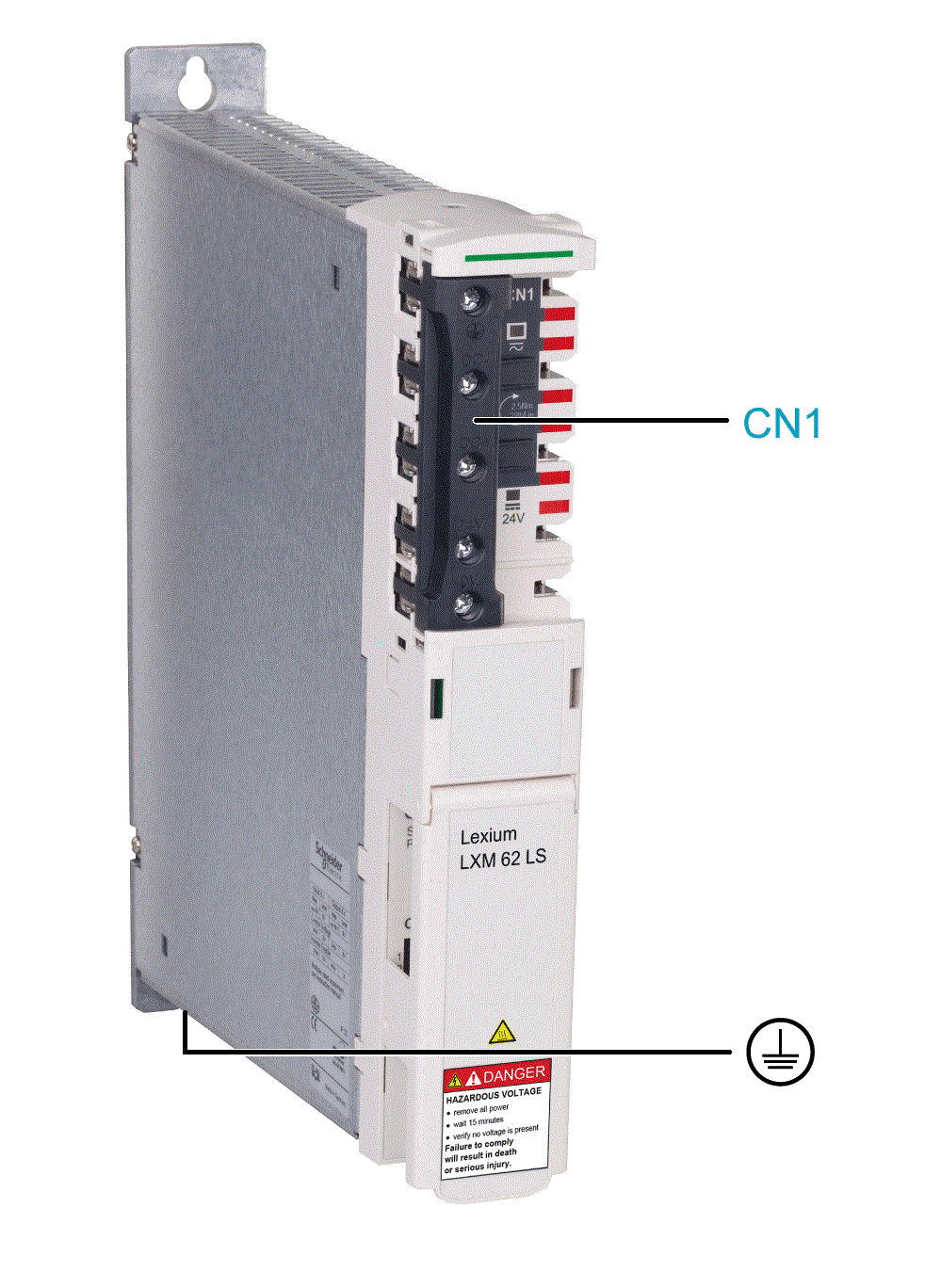

Descripción general

Conector

Descripción

Par de apriete [Nm]/[lbf in]

CN1

Módulo de barra de bus

2,5/22

Toma (a tierra) de protección

3,5/30,98

CN1 - Bus Bar Module

La tensión del bus DC y la tensión de control de 24 V CC se distribuyen y el conductor de protección se conecta mediante el Bus Bar Module

Pin

Designación

Descripción

1

Toma (de tierra) de protección

2

CC-

Tensión del bus DC -

3

CC+

Tensión del bus DC +

4

24 V

Tensión de alimentación +

5

0 V

Tensión de alimentación -
