Conexiones eléctricas del Lexium 62 DC Link Terminal

Descripción general

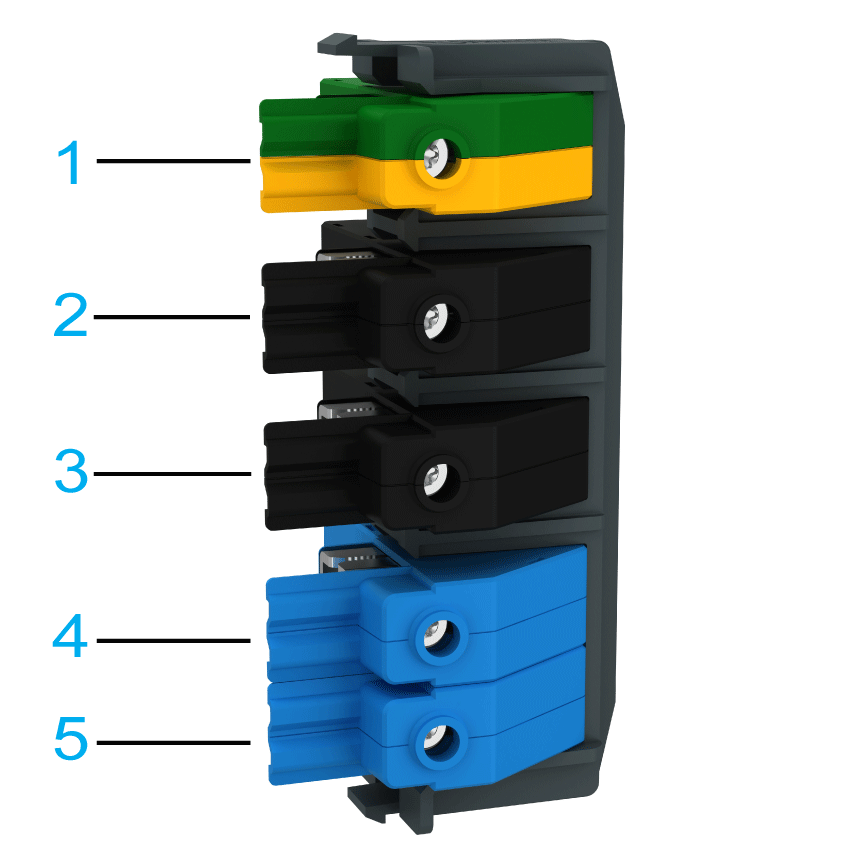

Puerto/orden	Conector	Color	Etiqueta
1	PE Toma (de tierra) de protección	Verde/amarillo
2	Conector de bus DC	Negro	CC-
3	Conector de bus DC	Negro	CC+
4	Conector de 24 V	Azul	24 V
5	Conector de 24 V	Azul	0 V

Descripción general de las secciones transversales de conexión

	Cable rígido	Cable flexible con extremo (sin manguito aislante)
mm²	10-50	10-35
AWG	8-1	8-2

NOTA: Utilice solo conductores de cobre.

Par de apriete de

Terminal	Par de apriete [Nm]/[lbf in]
Tornillo de sujeción para fijar el terminal al módulo de barra de bus	2,5/22
Tornillo de sujeción para fijar el cable al terminal	4,5/39,8
