Reloj en tiempo real (RTC)

Descripción general

Los M241 Logic Controller incluyen un RTC que proporciona información de la fecha y hora del sistema, además de admitir las funciones relacionadas que requieren un reloj en tiempo real. Para mantener la hora cuando se interrumpa la alimentación, se requiere una batería no recargable (consulte la siguiente referencia). Un indicador LED de batería en el panel frontal del controlador indica si la batería se ha agotado o no está presente.

En esta tabla se muestra cómo se gestiona la desviación del RTC:

Características del RTC	Descripción
Desviación del RTC	Menos de 60 segundos por mes sin ninguna calibración por parte del usuario a 25 °C (77 °F)

Batería

El controlador tiene una batería.

En caso de interrupción de la alimentación, la batería de reserva retendrá el RTC del controlador.

En esta tabla se muestran las características de la batería:

Características	Descripción
Uso	En el caso de un corte de corriente transitorio, la batería alimentará al RTC.
Duración de reserva	Al menos 2 años a un máximo de 25 °C (77 °F). Con temperaturas más altas, se reduce el tiempo.
Monitorización de la batería	Sí
Reemplazable	Sí
Tipo de batería del controlador	Monofluoruro de carbono-litio, tipo Panasonic BR2032

Instalación y sustitución de la batería

Aunque se prefieren las baterías de litio por su descarga lenta y su vida útil prolongada, pueden representar un peligro para el personal, los equipos y el medio ambiente, por lo que deben manipularse de forma adecuada.

PELIGRO
	PELIGRO DE EXPLOSIÓN, INCENDIO O QUEMADURAS QUÍMICAS Sustituya la batería por otra idéntica. Siga todas las instrucciones del fabricante de la batería. Retire todas las baterías sustituibles antes de desechar la unidad. Recicle o deseche correctamente las baterías usadas. Proteja las baterías de posibles cortocircuitos. No las recargue, desmonte o caliente a más de 100 °C (212 °F) ni las incinere. Utilice las manos o herramientas aisladas para extraer o sustituir la batería. Mantenga la polaridad adecuada cuando inserte y conecte una batería nueva. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE EXPLOSIÓN, INCENDIO O QUEMADURAS QUÍMICAS

Sustituya la batería por otra idéntica.
Siga todas las instrucciones del fabricante de la batería.
Retire todas las baterías sustituibles antes de desechar la unidad.
Recicle o deseche correctamente las baterías usadas.
Proteja las baterías de posibles cortocircuitos.
No las recargue, desmonte o caliente a más de 100 °C (212 °F) ni las incinere.
Utilice las manos o herramientas aisladas para extraer o sustituir la batería.
Mantenga la polaridad adecuada cuando inserte y conecte una batería nueva.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

Para instalar o sustituir la batería, siga estos pasos:

Paso	Acción
1	Desconecte la alimentación de su controlador.

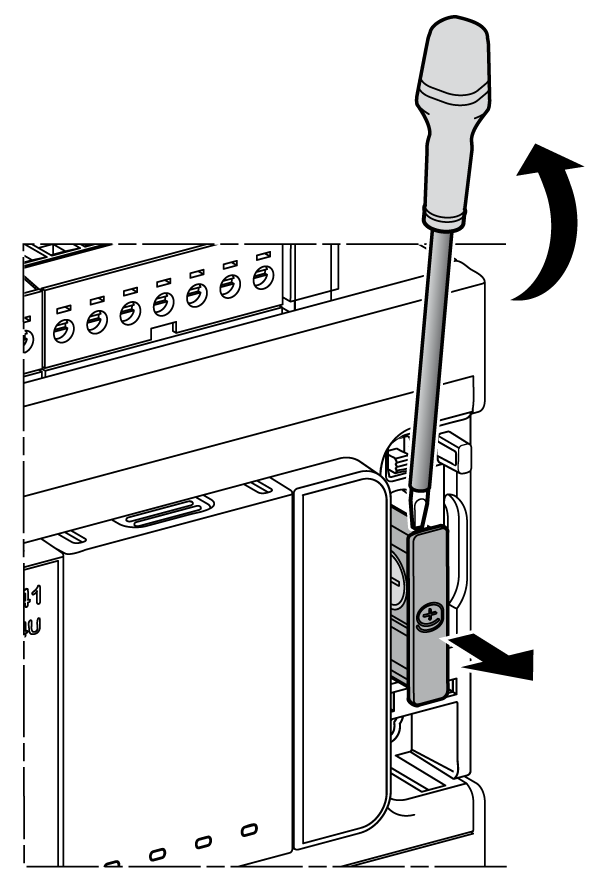

2	Utilice un destornillador aislado para extraer el soporte de la batería.

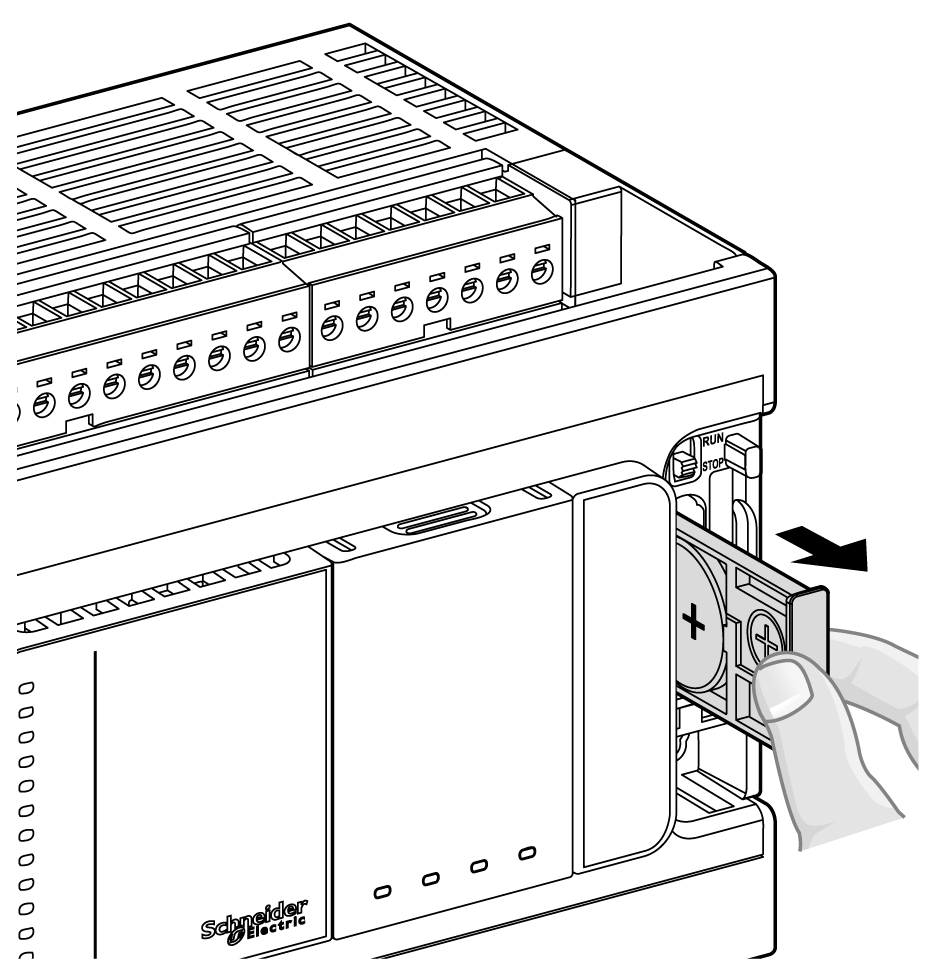

3	Retire el soporte de la batería del controlador.

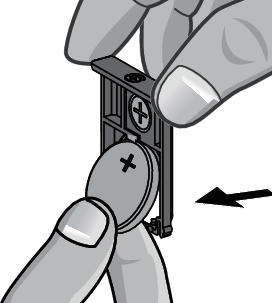

4	Saque la batería de su soporte.
5	Inserte la nueva batería en el soporte de la batería de acuerdo con las marcas de polaridad.

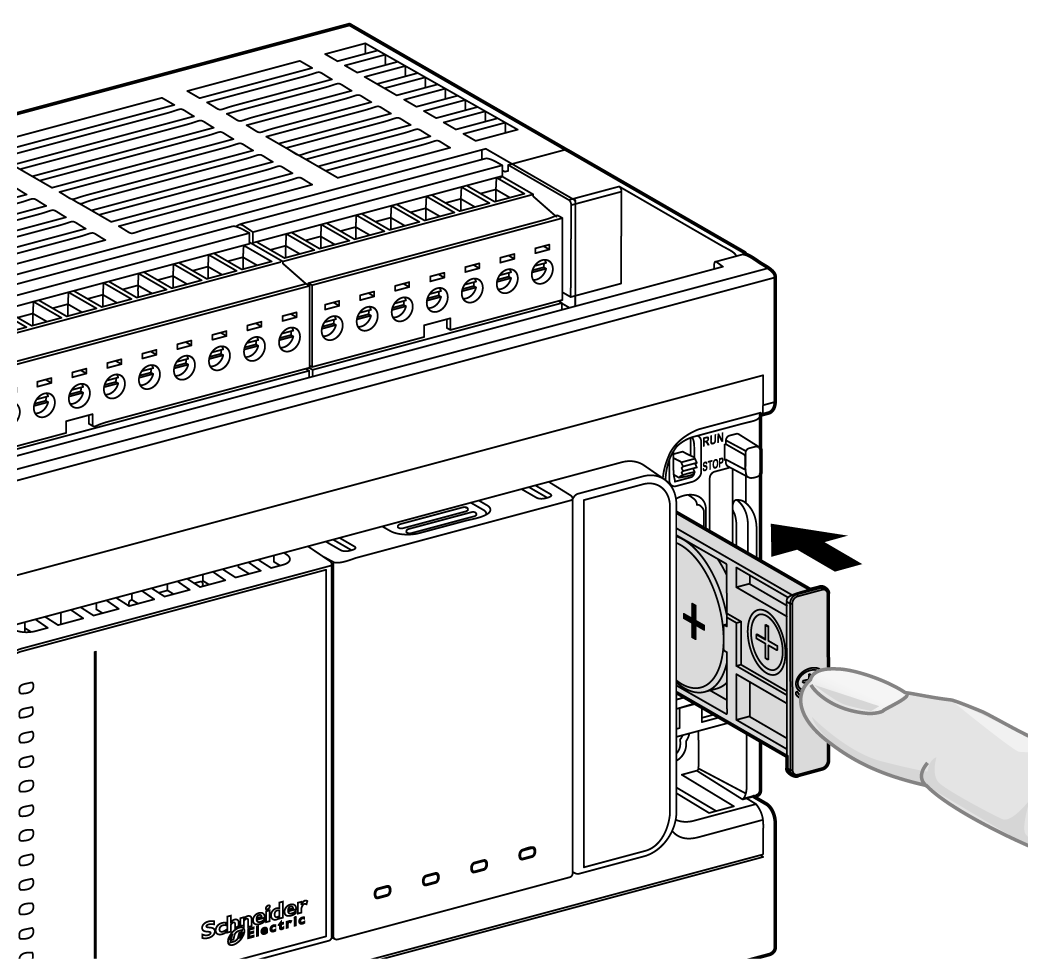

6	Vuelva a colocar el soporte de la batería en el controlador y compruebe que el seguro encaja.
7	Arranque el M241 Logic Controller.
8	Ajuste el reloj interno. Si desea más información sobre el reloj interno, consulte M241 Logic Controller - Guía de programación.

NOTA: Sustituir las baterías de los controladores por otras que no sean del tipo especificado en esta documentación puede representar un riesgo de incendio o explosión.

ADVERTENCIA
	UNA BATERÍA INADECUADA PUEDE PROVOCAR UN INCENDIO O UNA EXPLOSIÓN Sustituya la batería sólo por otra de tipo idéntico: Panasonic tipo BR2032. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
