Gestión de entradas

Descripción general

El M241 Logic Controller dispone de entradas digitales, incluidas 8 entradas rápidas.

Se pueden configurar las funciones siguientes:

Filtros (depende de la función asociada con la entrada).
Para la función Run/Stop, se pueden utilizar todas las entradas.
Se pueden enclavar o utilizar 8 entradas rápidas para eventos (flanco ascendente, flanco descendente o ambos) y, de este modo, se pueden vincular a una tarea externa.

NOTA: Todas las entradas se pueden utilizar como entradas normales.

Disponibilidad de las funciones de gestión de entradas

Las entradas digitales incrustadas pueden configurarse como funciones (Run/Stop, eventos, HSC).

Las entradas no configuradas como funciones se usan como entradas normales.

En la siguiente tabla se muestran los posibles usos de las entradas digitales de M241 Logic Controller:

Función	Función de entrada				HSC
Función	Ninguno	RUN/STOP	Enclavamiento	Evento
Tipo de filtro	Integrador	Integrador	Rebote	Rebote
Entradas rápidas ¹	I0...I7
Entradas normales	I8...I13 ² I8...I23 ³	I8...I13 ² I8...I23 ³	–	–	I8...I13 ^{2, 4} I8...I15 ^{3, 4}
– No ¹ También se pueden utilizar como entradas normales ² Para M241 con 24 canales de E/S ³ Para M241 con 40 canales de E/S ⁴ Limitado a 1 kHz

Principio de filtro integrador

El filtro integrador está diseñado para reducir el efecto de ruido. La configuración de un valor de filtro permite al Logic Controller ignorar algunos cambios repentinos de los niveles de entrada causados por el ruido.

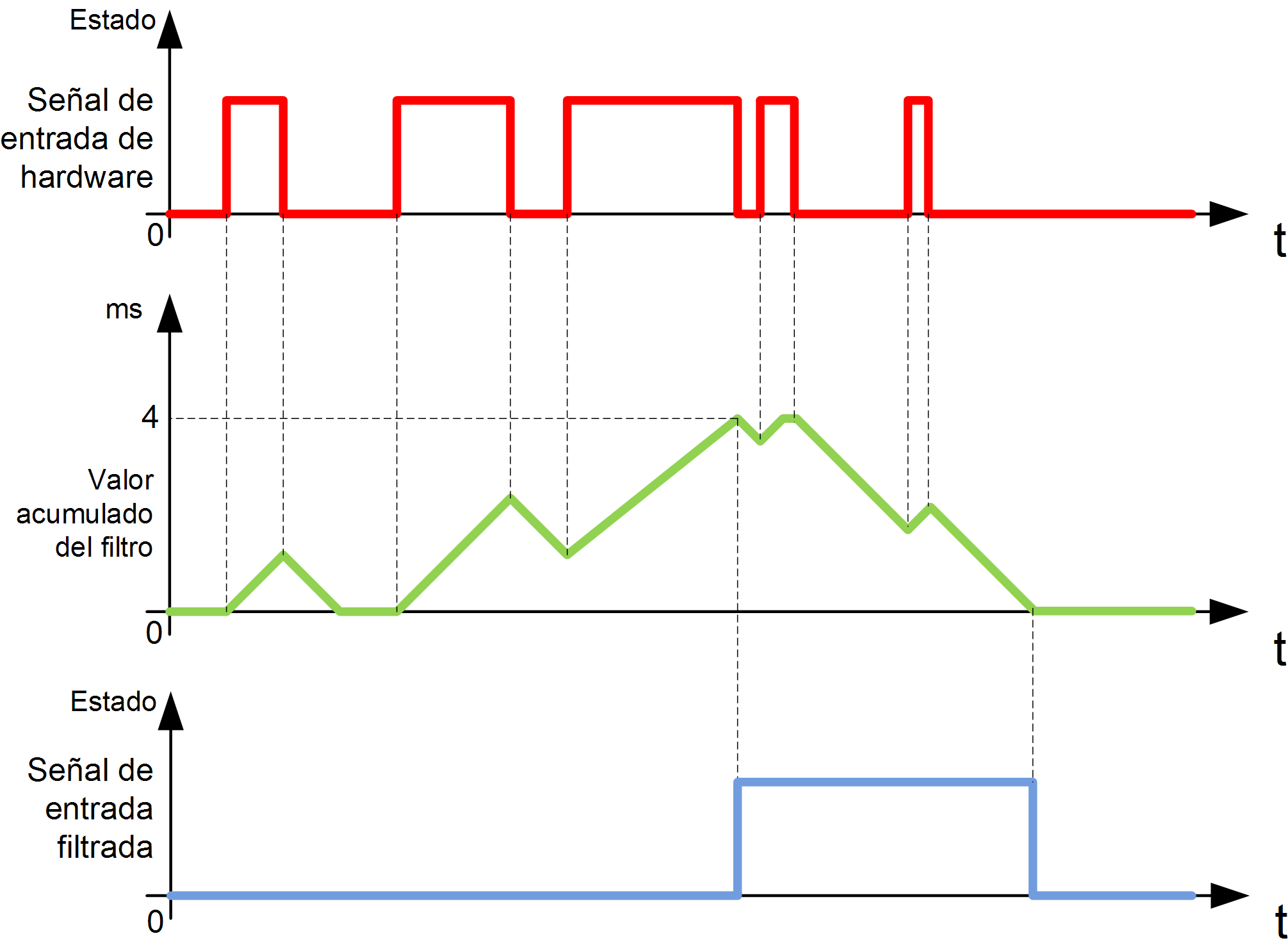

En el siguiente diagrama de tiempos se muestran los efectos del filtro integrador para un valor de 4 ms:

NOTA: El valor seleccionado para el parámetro de tiempo del filtro especifica el tiempo total en ms que debe transcurrir antes de que la entrada pueda ser 1.

Principio de filtro de rebote

El filtro de rebote está diseñado para reducir el efecto de rebote en las entradas. La configuración de un valor de filtro de rebote permite al controlador ignorar algunos cambios repentinos de los niveles de entrada causados por el ruido eléctrico. El filtro de rebote solo está disponible en las entradas rápidas.

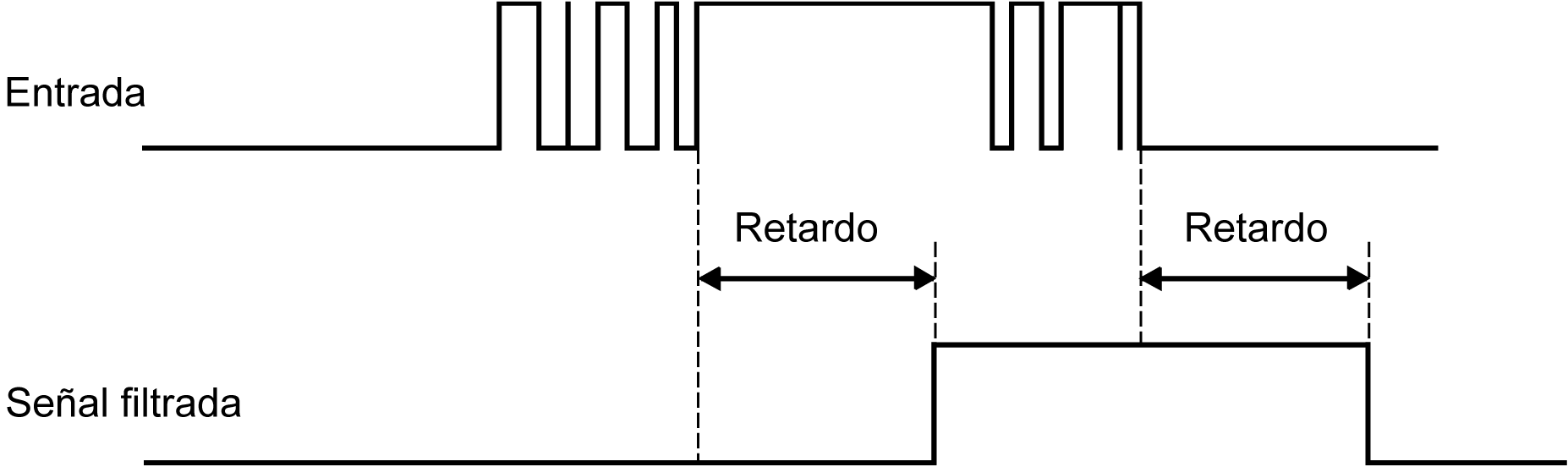

En el siguiente diagrama de tiempos se muestran los efectos del filtro antirrebote:

Disponibilidad del filtro de rebote

Este filtro se puede utilizar en una entrada rápida en los casos siguientes:

Uso de un enclavamiento o un evento
HSC está activado

Enclavamiento

La función de enclavamiento puede asignarse a las entradas rápidas de M241 Logic Controller. Esta función se utiliza para memorizar (o enclavar) cualquier pulso con una duración inferior al tiempo de exploración del M241 Logic Controller. Cuando un pulso es más corto que una exploración, el controlador enclava el pulso, que se actualiza en la exploración siguiente. Este mecanismo de enclavamiento solo reconoce los flancos ascendentes. Los flancos descendentes no se pueden enclavar. La asignación de las entradas que se van a enclavar se realiza en la ficha Configuración de E/S de EcoStruxure Machine Expert.

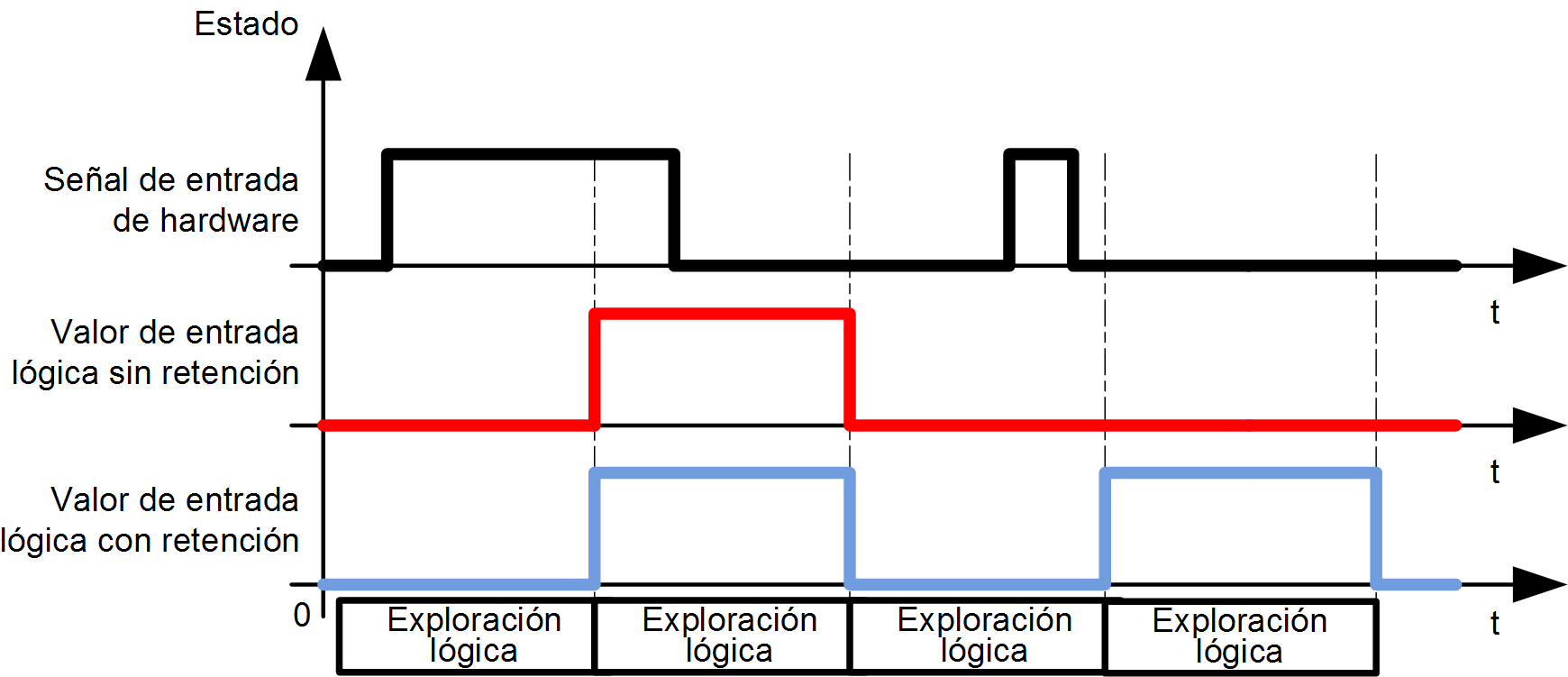

En el diagrama de tiempos siguiente se muestran los efectos del enclavamiento:

Evento

Una entrada configurada para evento se puede asociar a una Tarea externa.

Run/Stop

La función Run/Stop se emplea para iniciar o detener un programa de aplicación mediante una entrada. Además del interruptor Run/Stop incrustado, se permite configurar una entrada (y solamente una) como comando adicional de Run/Stop.

Para obtener más información, consulte Run/Stop.

ADVERTENCIA
	INICIO NO DESEADO DE LA MÁQUINA O DEL PROCESO DE ACTIVACIÓN Compruebe el estado de seguridad de la máquina o del entorno de proceso antes de aplicar electricidad a la entrada Run/Stop. Use la entrada Run/Stop para evitar activaciones no deseadas desde ubicaciones remotas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Utilice la fuente de alimentación del actuador y el sensor sólo para proporcionar alimentación a los sensores o actuadores conectados al módulo. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
