Cableado y características de la fuente de alimentación de CC

Descripción general

En esta sección se proporcionan las características y los diagramas de cableado de la fuente de alimentación de CC.

Rango de tensión de la fuente de alimentación de CC

Si no se mantiene el rango de tensión especificado, es posible que las salidas no se activen como se espera. Utilice los dispositivos de bloqueo de seguridad y los circuitos de control de la tensión apropiados.

 PELIGRO
PELIGRO DE INCENDIO
  • Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
  • Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm2 (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
  • Para los conductores comunes del cableado de salidas de relé (7 A) o el cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm2 (AWG 16) con una temperatura nominal de al menos 80 °C (176 °F).
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Requisitos de la fuente de alimentación de CC

M241 Logic Controller y las E/S asociadas (TM2, TM3 y E/S incrustadas) requieren fuentes de alimentación con una tensión nominal de 24 V CC. Las fuentes de alimentación de 24 V CC deben tener la clasificación de muy baja tensión de seguridad (MBTS) o muy baja tensión de protección (MBTP) según la norma IEC 61140. Estas fuentes de alimentación están aisladas entre los circuitos eléctricos de entrada y salida de la fuente de alimentación.

 ADVERTENCIA
POSIBILIDAD DE SOBRECALENTAMIENTO E INCENDIO
  • No conecte el equipo directamente a la tensión de línea.
  • Utilice solo fuentes de alimentación y circuitos MBTP con aislamiento para proporcionar alimentación al equipo1.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

1 Para cumplir los requisitos de UL (Underwriters Laboratories), la fuente de alimentación deberá cumplir también los diferentes criterios de NEC Class 2 y tener la corriente limitada de forma inherente a una disponibilidad de salida de potencia máxima de menos de 100 VA (unos 4 A con la tensión nominal), o bien no limitada de forma inherente pero con un dispositivo de protección adicional como un interruptor automático o un fusible que cumplan los requisitos de la cláusula 9.4 Circuito de energía limitada de la norma UL 61010-1. En cualquiera de los casos, el límite de corriente no deberá superar en ningún caso el de las características eléctricas y los diagramas de cableado del equipo que se describe en la presente documentación. En cualquiera de los casos, la fuente de alimentación deberá contar con una conexión a tierra, y el usuario deberá separar los circuitos de Class 2 de otros circuitos. Si el valor nominal especificado en las características eléctricas o en los diagramas de cableado es superior al límite de corriente especificado, podrán utilizarse varias fuentes de alimentación de Class 2.

Características de CC del controlador

En la siguiente tabla se muestran las características de la fuente de alimentación de CC requeridas para el controlador:

Característica

Valor

Tensión nominal

24 V CC

Rango de tensión de la fuente de alimentación

20,4 a 28,8 V CC

Tiempo de interrupción de la alimentación

1 ms a 24 V CC

Corriente de irrupción máxima

50 A

Consumo de energía

32,6 W

máx. 40,4 W(1)

Aislamiento

entre la fuente de alimentación de CC y la lógica interna

Sin aislamiento

entre la fuente de alimentación de CC y la conexión a tierra de protección (PE)

500 V CA

(1) Controlador + 7 módulos de extensión TM3

Interrupción de la alimentación

TM241C••24T/TM241C•40T/TM241C••24U y TM241C•40U deben disponer de una fuente de alimentación externa de 24 V. Durante las interrupciones de alimentación, el M241 Logic Controller, junto con la fuente de alimentación correspondiente, puede seguir funcionando con normalidad durante un mínimo de 10 ms como se especifica en la normativa IEC.

TM241C••24T/TM241C•40T/TM241C••24U y TM241C•40U deben disponer de una fuente de alimentación externa de 24 V. Durante las interrupciones de alimentación, el M241 Logic Controller, junto con la fuente de alimentación correspondiente, puede seguir funcionando con normalidad durante un mínimo de 10 ms como se especifica en la normativa IEC.

Al planificar la gestión de la alimentación suministrada al controlador, debe tener en cuenta la duración de la interrupción de la alimentación debido al tiempo de ciclo rápido del controlador.

Se podrían producir muchas exploraciones de la lógica y, como consecuencia, actualizaciones de la tabla de imágenes de E/S durante la interrupción de la alimentación, mientras no se suministre alimentación externa a las entradas, las salidas, o a ambas, dependiendo de la arquitectura del sistema de alimentación y de las circunstancias de las interrupciones de la alimentación.

 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
  • Monitorice de forma individual todas las fuentes de alimentación utilizadas en el sistema del controlador, incluidas las fuentes de alimentación de entrada, de salida y del controlador para que el sistema se pueda apagar correctamente durante las interrupciones del sistema de alimentación.
  • Las entradas que controlan cada una de las fuentes de alimentación deben ser entradas no filtradas.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Diagrama de cableado de la fuente de alimentación de CC

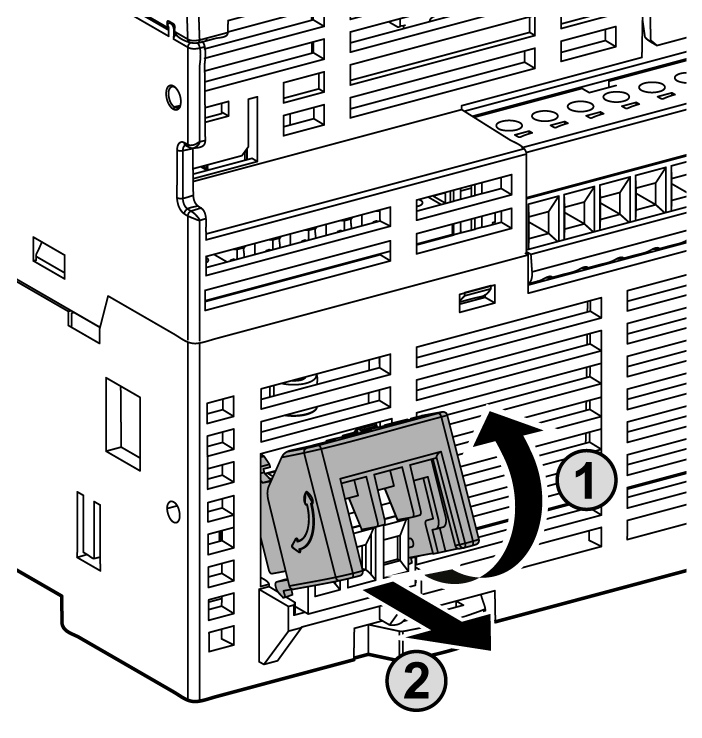

En la siguiente figura se muestra el procedimiento de desinstalación del bloque de terminales de la fuente de alimentación:

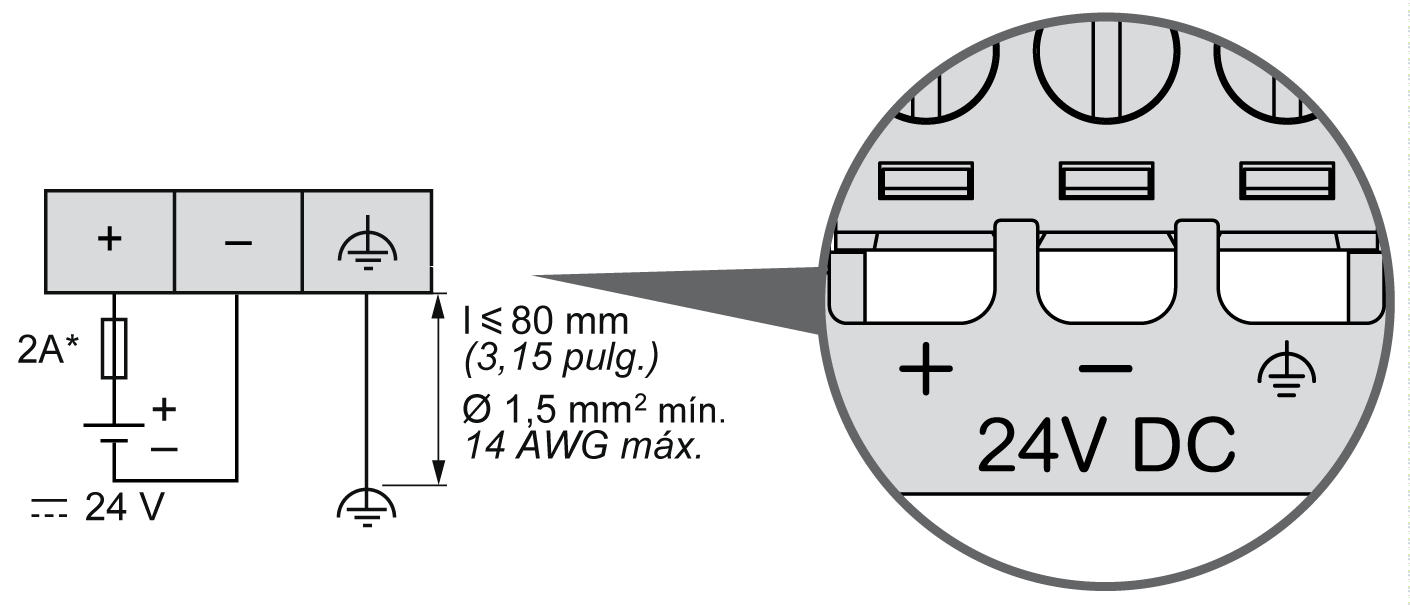

En la figura siguiente se muestra el cableado de la fuente de alimentación de CC:

* Fusible tipo T

Para obtener más información, consulte Reglas para el bloque de terminales de tornillo extraíble con 5,08 de paso.
