Puesta a tierra del sistema M241

Descripción general

Para contribuir a minimizar los efectos de interferencias electromagnéticas, los cables que transportan la E/S rápida, la E/S analógica y las señales de comunicación del bus de campo deben estar blindados.

 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
  • Utilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación.
  • Conecte a tierra los cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación en un único punto1.
  • Enrute las comunicaciones y los cables de E/S por separado de los cables de alimentación.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

1La conexión a tierra multipunto se admite (y, en ocasiones, es inevitable) si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.

El uso de cables blindados requiere el cumplimiento de las reglas de cableado siguientes:

  • Para las puestas a tierra de protección (PE), se pueden utilizar conductos metálicos para toda la longitud del blindaje o una parte, siempre que no se interrumpa la continuidad de las puestas a tierra. Para una conexión a tierra funcional (FE), el blindaje pretende atenuar las interferencias electromagnéticas y debe ser continuo en toda la longitud del cable. Si el objetivo es tanto funcional como de protección, como suele ser el caso de los cables de comunicación, el cable deberá disponer de un blindaje continuo.

  • Siempre que sea posible, mantenga los cables que lleven un tipo de señal separados de los cables con otros tipos de señales o de alimentación.

Puesta a tierra de protección (PE) en la placa de conexiones

La puesta a tierra de protección (PE) se debe conectar a la placa de conexiones conductora mediante un cable de alta resistencia, normalmente un cable trenzado de cobre con la sección de cable máxima permitida.

Conexiones de cables de blindaje

Los cables que transportan la E/S rápida, la E/S analógica y las señales de comunicación del bus de campo deben estar blindados. El blindaje debe estar puesto a tierra de un modo seguro. Los blindajes de E/S rápidas y E/S analógicas pueden estar conectados a la puesta a tierra funcional (FE) o a la puesta a tierra de protección (PE) del M241 Logic Controller. Los blindajes del cable de comunicación del bus de campo deben estar conectados a la puesta a tierra de protección (PE) con bornes de conexión fijados en la placa de conexiones conductora de la instalación.

 ADVERTENCIA
DESCONEXIÓN ACCIDENTAL DE LA PUESTA A TIERRA DE PROTECCIÓN (PE)
  • No utilice la placa de conexión a tierra TM2XMTGB para proporcionar una puesta a tierra de protección (PE).
  • Utilice la placa de puesta a tierra TM2XMTGB solo para proporcionar una puesta a tierra funcional (FE).
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

El blindaje del cable Modbus debe estar conectado a la puesta a tierra de protección (PE).

 PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA
  • Se debe utilizar la conexión de terminal de puesta a tierra (PE) para proporcionar una puesta a tierra de protección en todo momento.
  • Asegúrese de que haya un cable trenzado de tierra apropiado conectado al terminal de tierra PE/PG antes de conectar el cable de red al equipo o de desconectarlo de este.
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

Blindaje del cable a tierra de protección (PE)

Para poner a tierra el blindaje de un cable mediante una abrazadera de puesta a tierra:

Paso

Descripción

1

Pele el blindaje unos 15 mm (0,59 pulg.).

2

Conecte el cable a la placa de conexiones conductora apretando la abrazadera de puesta a tierra con la parte pelada del blindaje tan cerca como pueda de la base del sistema del M241 Logic Controller.

NOTA: El blindaje debe asegurarse bien a la placa de conexiones conductora para lograr un contacto correcto.

Blindaje del cable de puesta a tierra funcional (FE)

Para conectar el blindaje de un cable mediante una barra de puesta a tierra:

Paso

Descripción

1

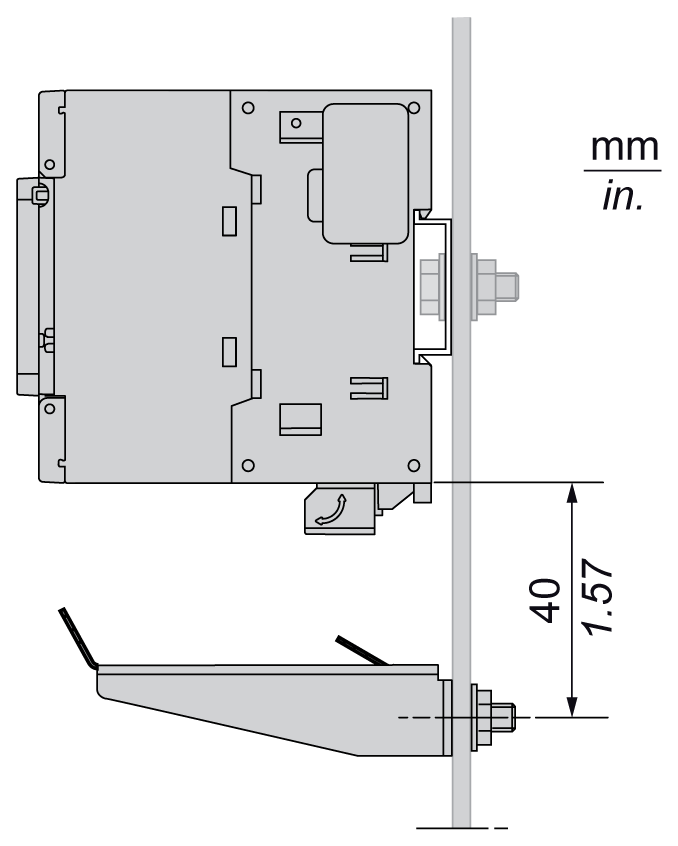

Instale la Barra de puesta a tierra directamente en la placa de conexiones conductora bajo el sistema M241 Logic Controller como se indica en la ilustración.

2

Pele el blindaje unos 15 mm (0,59 pulg.).

3

Fíjela firmemente al conector plano (1) utilizando la abrazadera de nailon (2) (ancho de 2,5 a 3 mm [de 0,1 a 0,12 in]) y una herramienta adecuada.

NOTA: Use la barra de puesta a tierra TM2XMTGB para puestas a tierra funcionales (FE).
