Puerto Ethernet

Descripción general

El TM241CE••• está equipado con un puerto de comunicaciones Ethernet.

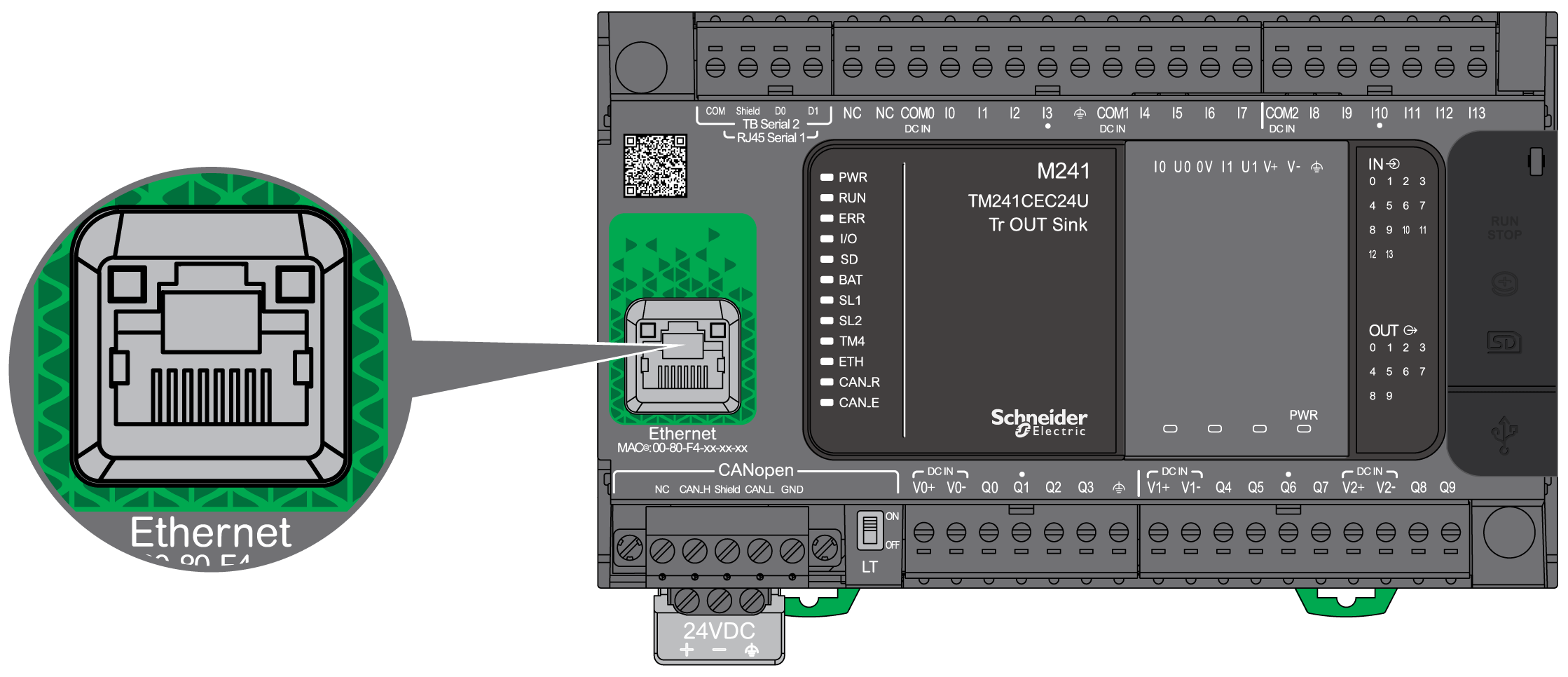

En la figura siguiente se muestra la ubicación del puerto Ethernet en el controlador:

Características

En la tabla siguiente se describen las características de Ethernet:

Característica	Descripción
Función	Modbus TCP/IP
Tipo de conector	RJ45
Negociación automática	Desde 10 Mbps semidúplex hasta 100 Mbps dúplex completo
Tipo de cable	Blindado
Detección cruzada automática	Sí

Asignación de pines

En la siguiente figura se muestra la asignación de pins del conector Ethernet RJ45:

En la tabla siguiente se describen los pins del conector Ethernet RJ45:

N.° de pin	Señal
1	TD+
2	TD-
3	RD+
4	-
5	-
6	RD-
7	-
8	-

NOTA: El controlador admite la función de cable de cruce automático MDI/MDIX. No es necesario utilizar cables cruzados especiales para conectar dispositivos directamente a este puerto (conexiones sin un concentrador o un conmutador Ethernet).

NOTA: La desconexión del cable Ethernet se detecta a cada segundo. Cuando se producen desconexiones de corta duración (< 1 segundo), es posible que el estado de la red no indique la desconexión.

Indicadores LED de estado

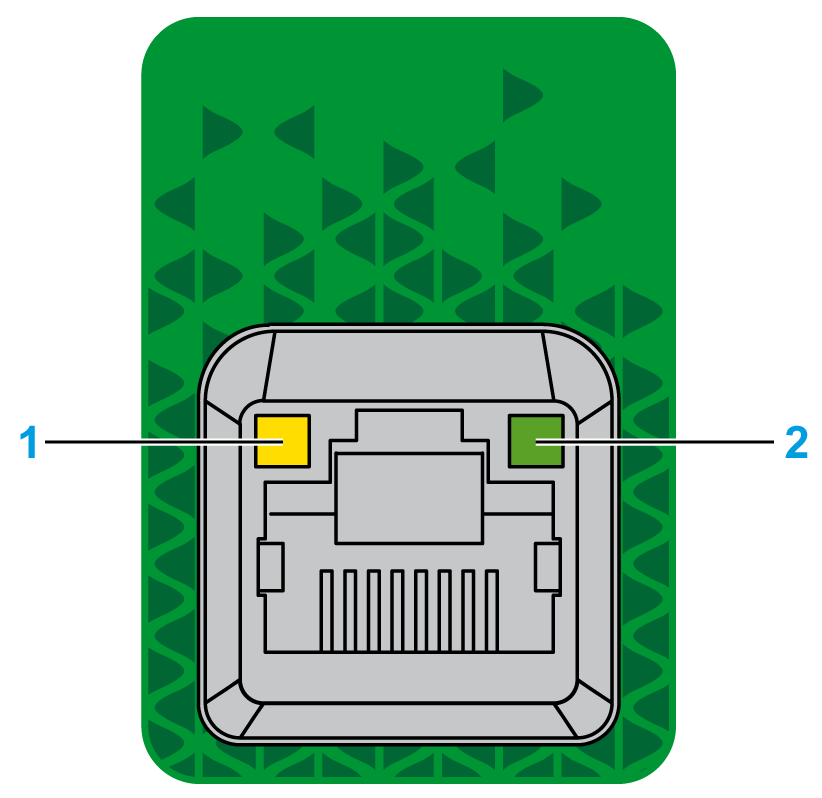

En la siguiente figura se muestran los indicadores LED de estado del conector RJ45:

En la tabla siguiente se describen los indicadores LED de estado de Ethernet:

Etiqueta	Descripción	Indicador LED
Etiqueta	Descripción	Color	Estado	Descripción
1	Enlace/velocidad Ethernet	Verde/amarillo	Apagado	Sin enlace
			Amarillo fijo	Conexión a 10 Mbps
			Verde fijo	Conexión a 100 Mbps
2	Actividad Ethernet	Verde	Apagado	Sin actividad ni conexión
			Encendido	Se ha detectado la conexión, pero no hay actividad alguna.
			Parpadeo	Transmisión o recepción de datos
