Función de recuento

Descripción general

La función Conteo puede ejecutar el conteo rápido de pulsos a partir de sensores, codificadores, conmutadores, etc., que estén conectados a entradas rápidas. La función Conteo también puede conectarse a entradas normales, en cuyo caso la función funciona en una frecuencia inferior.

Existen 2 tipos de funciones de conteo incrustadas:

Existen 5 tipos de contadores basados en las funciones de conteo incrustadas que puede configurar en EcoStruxure Machine Expert:

  • HSC simple

  • Monofásico principal HSC

  • Fase dual principal HSC

  • Medidor de frecuencia

  • Medidor de periodos

El tipo Medidor de frecuencias y el tipo Medidor de periodos están basados en el tipo HSC principal.

Acceso a la ventana de configuración de la función de conteo

Siga estos pasos para acceder a la ventana de configuración de la función de conteo incrustada:

Paso

Descripción

1

En Dispositivos, haga doble clic en Contadores.

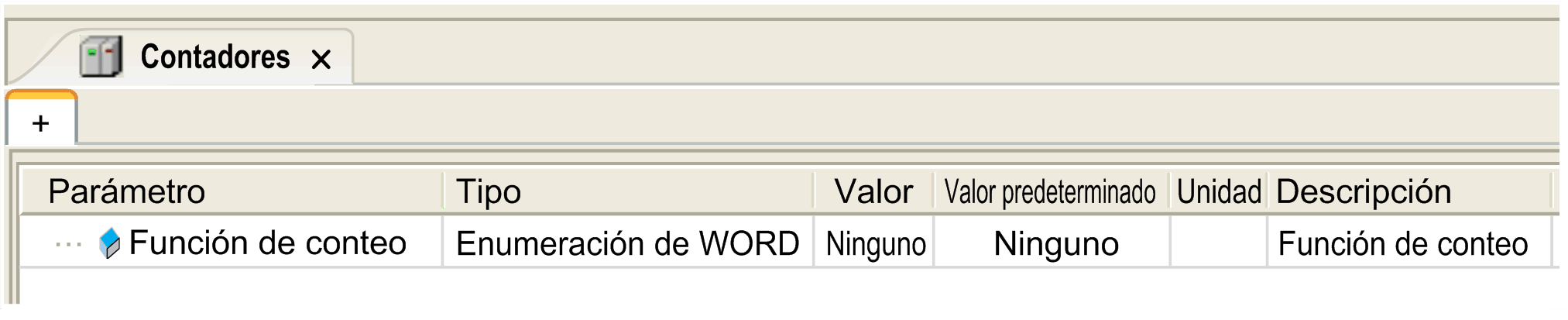

Aparecerá la ventana Función de conteo:

2

Haga doble clic en Valor y elija el tipo de función de conteo que desea asignar.

Ventana de configuración de la función de conteo

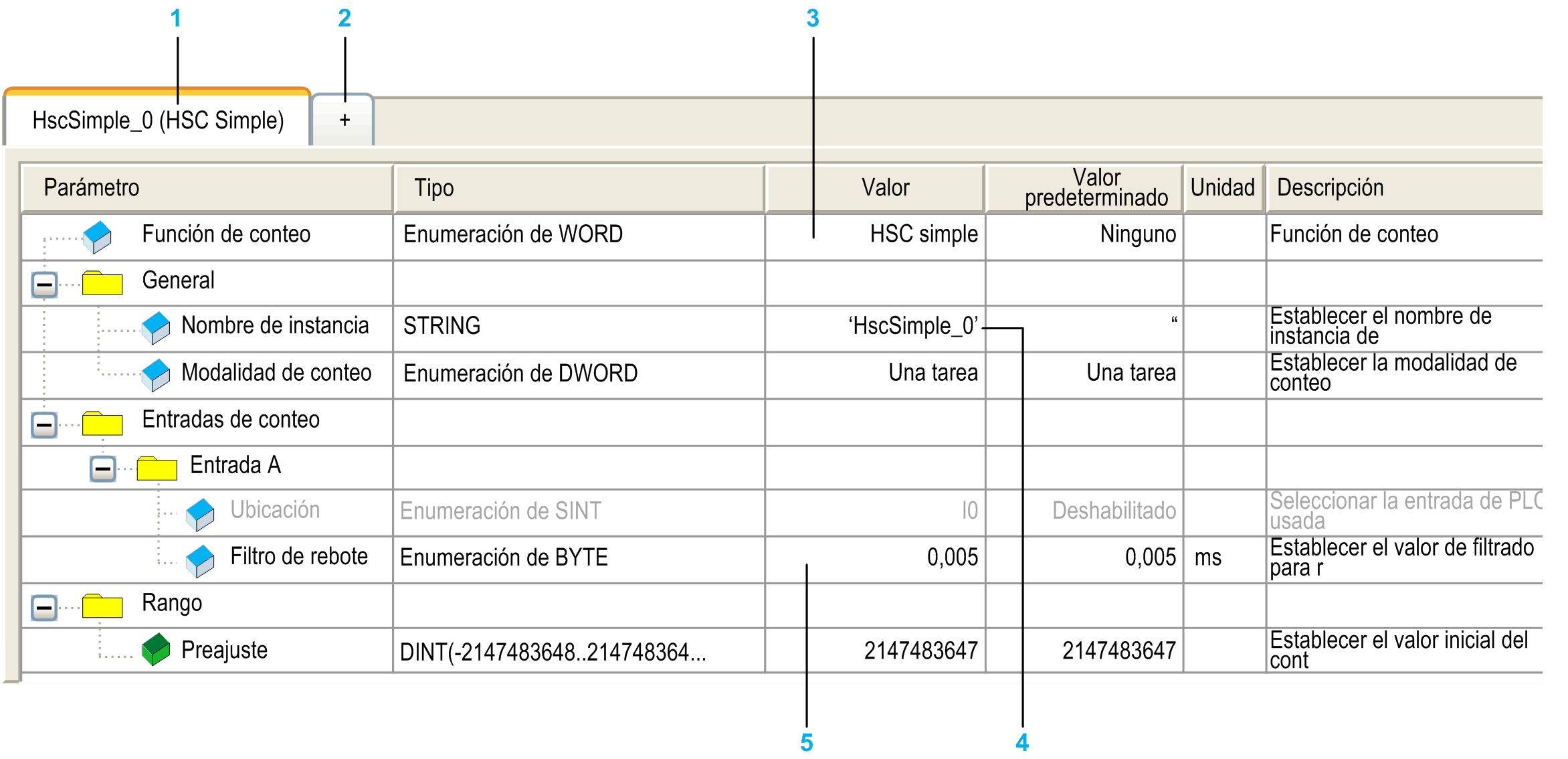

En la figura siguiente se muestra una ventana de configuración de HSC de ejemplo:

En la siguiente ventana se describen las áreas de la ventana de configuración de Contadores:

Número

Acción

1

El nombre de instancia de la función y el tipo de función de conteo configurada actualmente.

2

Haga clic en + para configurar una nueva instancia de función de conteo.

3

Haga doble clic en la columna Valor para que se muestre una lista de los tipos de funciones del contador disponibles.

4

Haga doble clic en el valor de Nombre de instancia para editar el nombre de instancia de la función.

EcoStruxure Machine Expert proporciona automáticamente el nombre de instancia. El parámetro Nombre de instancia es editable y permite definir el nombre de la instancia. Sin embargo, tanto si el nombre de instancia lo define el software como si lo define el usuario, utilice el mismo nombre de instancia como entrada para los bloques de funciones relacionados con el contador, tal como se define en el editor Contadores.

5

Configure cada parámetro haciendo clic en el signo más situado junto a él para acceder a su configuración.

Los parámetros disponibles dependen de la modalidad que se utilice.

Para obtener información detallada sobre los parámetros de configuración, consulte M241 Guía de la biblioteca de HSC.
