Cómo configurar el controlador

Introducción

Primero, cree un nuevo proyecto o abra un proyecto existente en el software EcoStruxure Machine Expert.

Consulte EcoStruxure Machine Expert - Guía de programación para obtener información sobre cómo:

  • Añadir un controlador al proyecto.

  • Añadir módulos de extensión al controlador.

  • Reemplazar un controlador existente.

  • Convertir un controlador en un dispositivo distinto, pero compatible.

Árbol de dispositivos

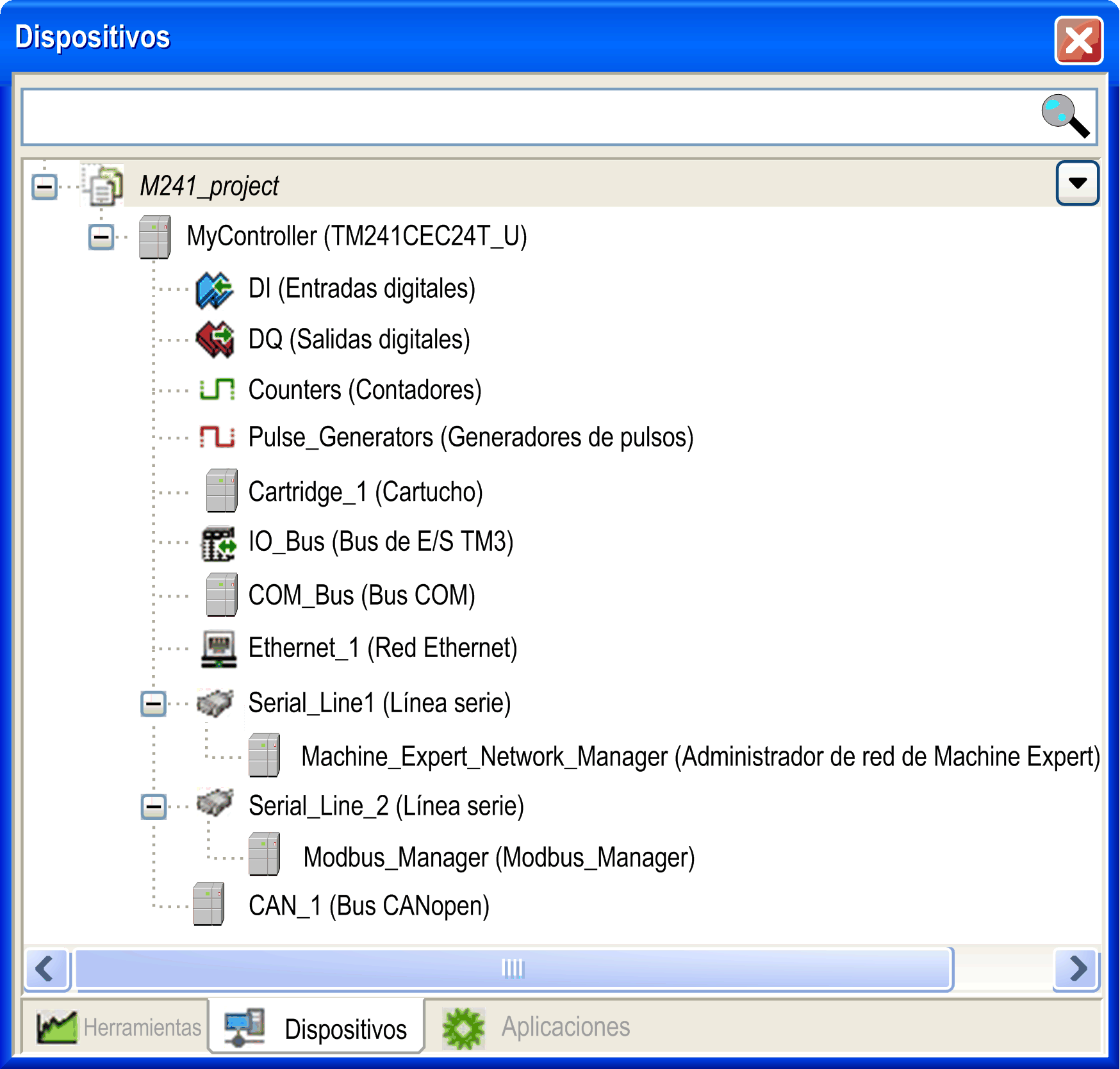

El Devices tree presenta una vista estructurada de la configuración de hardware. Al añadir un controlador al proyecto, se añadirán una serie de nodos a Devices, según las funciones que proporcione el controlador.

Elemento

Se utiliza para configurar...

DI

Entradas digitales incrustadas del controlador lógico

DQ

Salidas digitales incrustadas del controlador lógico

Contadores

Funciones de conteo incrustadas (HSC)

Pulse_Generators

Funciones del generador de pulsos incrustados (PTO/PWM/FreqGen)

Cartridge_x

Cartuchos insertados en el controlador lógico

IO_Bus

Módulos de extensión conectados al controlador lógico

COM_Bus

Bus de comunicaciones del controlador lógico

Ethernet_x

Ethernet incrustada, línea serie o interfaces de comunicaciones CANopen

NOTA: Ethernet y CANopen solo están disponibles en algunas referencias.

Serial_Line_x

CAN_x

Árbol de aplicaciones.

El árbol de aplicaciones permite gestionar aplicaciones específicas del proyecto, así como aplicaciones globales, POU y tareas.

Árbol de herramientas

El árbol de herramientas permite configurar la parte de HMI del proyecto y administrar bibliotecas.
