PWM_M241: control de una señal de modulación de ancho de pulsos

Descripción general

El bloque de funciones de Pulse Width Modulation controla una salida de señal modulada de ancho de pulsos en la frecuencia y ciclo de servicio especificados.

Representación gráfica

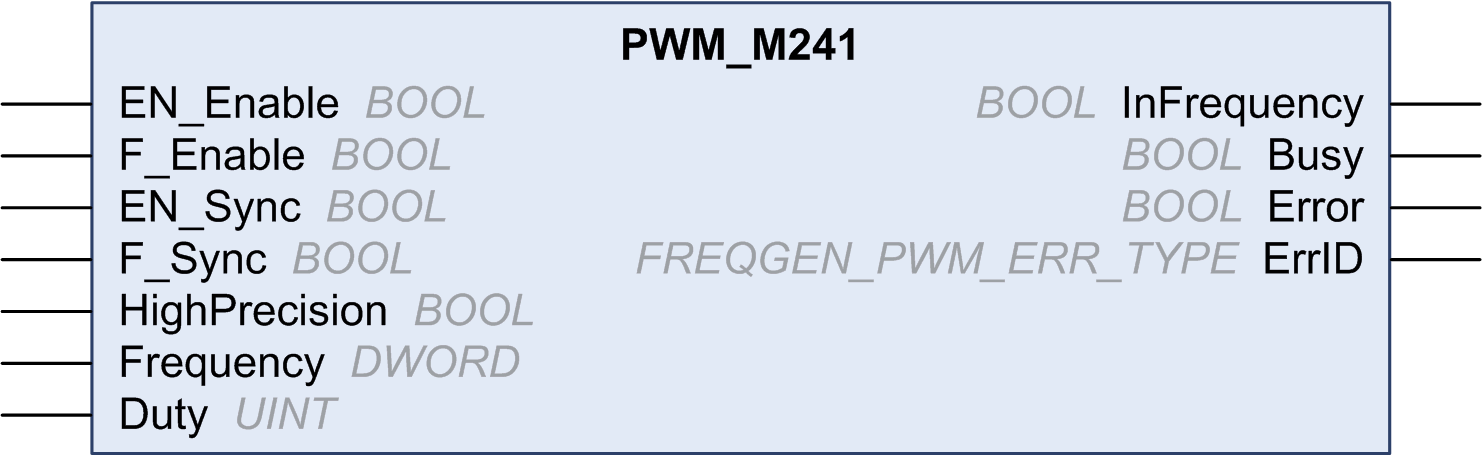

Esta ilustración corresponde a un bloque de funciones Pulse Width Modulation:

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Diferencias entre una función y un bloque de funciones.

Variables de entrada

En esta tabla se describen las variables de entrada:

Entradas	Tipo	Comentario
EN_Enable	BOOL	TRUE = autoriza la habilitación de PWM mediante la entrada IN_EN (si se ha configurado).
F_Enable	BOOL	TRUE = habilita la Pulse Width Modulation.
EN_SYNC	BOOL	TRUE = autoriza el reinicio mediante la entrada IN_Sync del temporizador interno correspondiente a la referencia de tiempo (si se ha configurado).
F_SYNC	BOOL	En un flanco ascendente, fuerza un reinicio del temporizador interno correspondiente a la referencia de tiempo.
HighPrecision	BOOL	Si es FALSE (predeterminado), el ciclo de servicio se especifica en unidades del 1 %. Consulte Duty a continuación. Si es TRUE, el ciclo de servicio se especifica en unidades del 0,1 %. NOTA: El valor del parámetro Duty se actualiza automáticamente a 0-100 o 0-1000 según el valor seleccionado.
Frequency	DWORD	Frecuencia de la señal de salida de Pulse Width Modulation en décimas de Hz (rango: de 1 [0,1 Hz] a 200.000 [20 kHz]).
Duty	UINT	Ciclo de servicio de la señal de salida de Pulse Width Modulation en unidades del 1 % (rango: 0-100 [0 %-100 %]). NOTA: Si la entrada HighPrecision se establece en TRUE, el ciclo de servicio es en unidades del 0,1 % (rango: 0-1000 [0 %-100 %]).

Variables de salida

En esta tabla se describen las variables de salida:

Salidas	Tipo	Comentario
InFrequency	BOOL	TRUE = La señal de Pulse Width Modulation se está emitiendo actualmente en la frecuencia y ciclo de servicio especificados. FALSE = oNo se puede acceder a la frecuencia requerida por algún motivo. oF_Enable se establece en False. oEN_Enable se establece en False o no se detecta señal en la entrada física EN Input (si se ha configurado).
Ocupado	BOOL	Busy se emplea para indicar que se está modificando un comando: se modifica la frecuencia. Se establece en TRUE cuando se ha establecido el comando Enable y cuando ha cambiado la frecuencia o el ciclo de trabajo. Se restablece en FALSE cuando InFrequency o Error están establecidos o cuando el comando Enable se ha restablecido.
Error	BOOL	TRUE = indica que se ha detectado un error.
ErrID	FREQGEN_PWM_ERR_TYPE	Cuando se establece Error: tipo de error detectado.

NOTA: Cuando por algún motivo no se puede alcanzar la frecuencia requerida, la salida InFrequency no se establece como TRUE, pero Error permanece como FALSE.
