Configuración de dirección IP
Introducción
Existen distintos modos de asignar la dirección IP a la interfaz Ethernet añadida del controlador:
-
Asignación de direcciones mediante el servidor DHCP
-
Asignación de direcciones mediante el servidor BOOTP
-
Dirección IP fija
-
Archivo de configuración de Post. Si existe un archivo de configuración de configuración de Post, este método de asignación tiene prioridad sobre los otros.
La dirección IP también se puede cambiar dinámicamente por medio de:
-
La ficha Configuración de comunicación en EcoStruxure Machine Expert
Al gestionar las direcciones IP, recuerde que cada dispositivo de la red requiere una dirección exclusiva. Si existen varios dispositivos con la misma dirección IP, puede producirse un funcionamiento imprevisto en la red y el equipo asociado.
| ADVERTENCIA | |
|---|---|
Gestión de direcciones

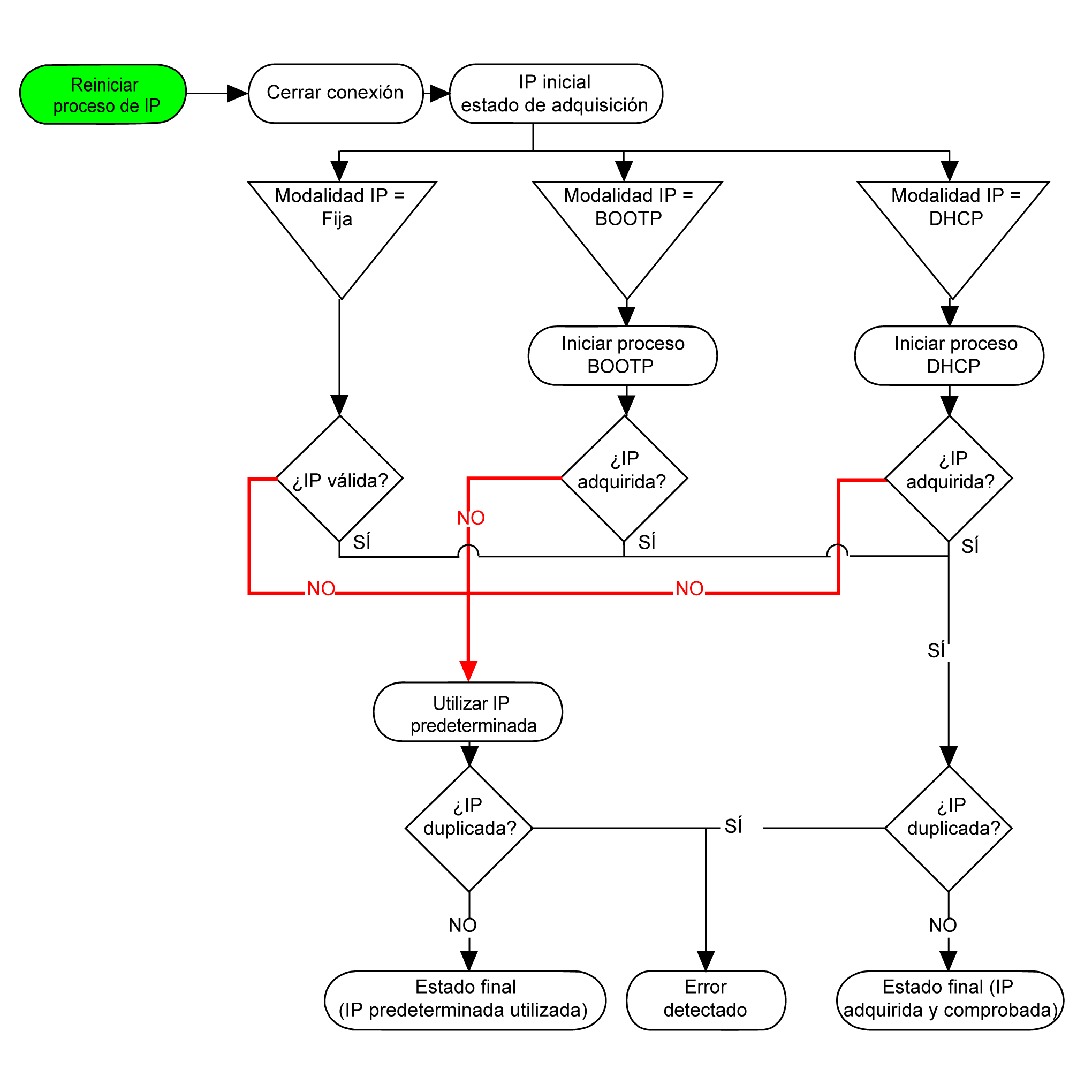

Este diagrama muestra los diferentes tipos de sistemas de direcciones para el controlador:
El proceso de IP se reinicia en los siguientes casos:
-
Reinicio del controlador
-
Reconexión de cable Ethernet
-
Descarga de aplicación (si los parámetros IP cambian)
-
El servidor DHCP o BOOTP detectado después de un intento de direccionamiento anterior no ha dado resultado.

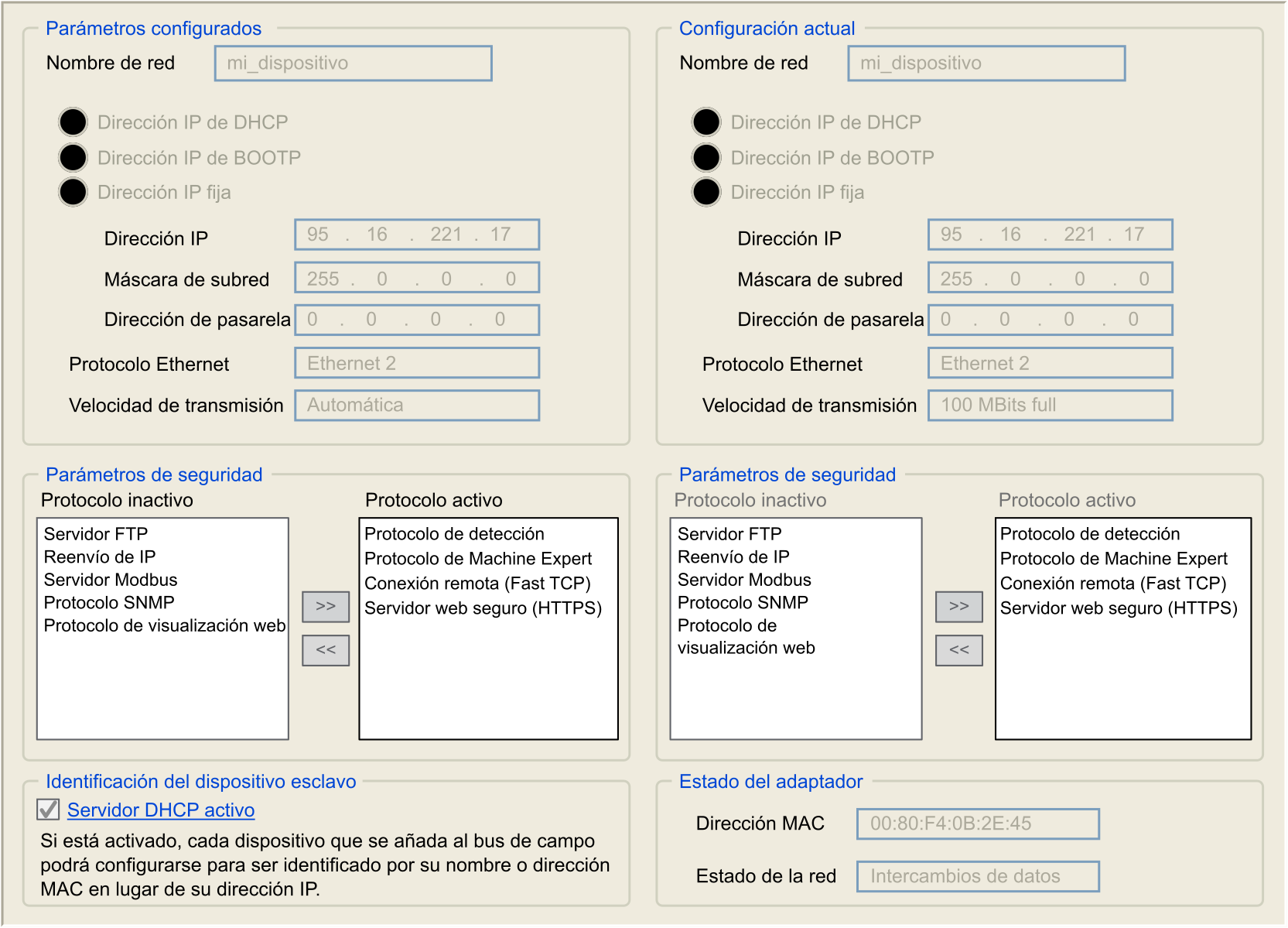

Configuración de Ethernet
En el árbol , haga doble clic en :
Nota: Si está en modo online, verá las dos ventanas. No puede editarlas. Si está en modo offline, verá la ventana Parámetros configurados. Puede editarla.
En esta tabla se describen los parámetros configurados:
|
Parámetros configurados |
Descripción |
|
|---|---|---|
|
|
Se utiliza como nombre de dispositivo para recuperar la dirección IP mediante DHCP, 15 caracteres como máximo. |
|
|
|
La dirección IP se obtiene por medio del servidor DHCP. |
|
|
|
La dirección IP se obtiene por medio del servidor BOOTP. |
|
|
|
El usuario define la dirección IP, la máscara de subred y la dirección de pasarela. |
|
|
|
Tipo de protocolo utilizado (Ethernet 2). |
|
|
|
Velocidad y dúplex están en modalidad de negociación automática. |
|
Dirección IP predeterminada
Las direcciones IP predeterminadas son:
-
10.11.x.x. para Ethernet_1
-
10.10.x.x. para Ethernet_2 (solo disponible en TM251MESE)
Los dos últimos campos de la dirección IP predeterminada se componen del equivalente decimal de los dos últimos bytes hexadecimales de la dirección MAC del puerto.
La dirección MAC del puerto se puede obtener de la etiqueta situada en el lado frontal del controlador.
La máscara de subred predeterminada es la máscara de subred de clase A predeterminada de 255.0.0.0.
Ejemplo: Si la dirección MAC es 00.80.F4.01.80.F2, la dirección IP predeterminada es 10.10.128.242.
Clases de dirección
La dirección IP está vinculada:
-
A un dispositivo (el host).
-
A la red a la que está conectado el dispositivo.
Una dirección IP siempre se codifica con 4 bytes.
La distribución de estos bytes entre la dirección de la red y la dirección del dispositivo puede variar. La distribución viene definida por las clases de dirección.
Las diferentes clases de direcciones IP se definen en esta tabla:
|
Clase de dirección |
Byte1 |
Byte 2 |
Byte 3 |
Byte 4 |
||||
|---|---|---|---|---|---|---|---|---|
|
Clase A |
0 |
ID de red |
ID de host |
|||||
|
Clase B |
1 |
0 |
ID de red |
ID de host |
||||
|
Clase C |
1 |
1 |
0 |
ID de red |
ID de host |
|||
|
Clase D |
1 |
1 |
1 |
0 |
Dirección de multidifusión |
|||
|
Clase E |
1 |
1 |
1 |
1 |
0 |
Dirección reservada para uso posterior |
||
Máscara de subred
La máscara de subred se utiliza para dirigirse a varias redes físicas con una única dirección de red. La máscara se utiliza para separar la dirección de subred y la del dispositivo en el ID de host.
La dirección de subred se obtiene conservando los bits de la dirección IP que corresponden a las posiciones de la máscara que contienen 1 y sustituyendo los otros por 0.
En cambio, la dirección de subred del dispositivo host se obtiene conservando los bits de la dirección IP que corresponden a las posiciones de la máscara que contienen 0 y sustituyendo los otros por 1.
Ejemplo de una dirección de subred:
|
dirección IP |
192 (11000000) |
1 (00000001) |
17 (00010001) |
11 (00001011) |
|
Máscara de subred |
255 (11111111) |
255 (11111111) |
240 (11110000) |
0 (00000000) |
|
Dirección de subred |
192 (11000000) |
1 (00000001) |
16 (00010000) |
0 (00000000) |
Dirección de pasarela
La puerta de enlace permite que un mensaje se pueda enrutar a un dispositivo que no se encuentra en la misma red.
Si no hay ninguna puerta de enlace, la dirección de la puerta de enlace es 0.0.0.0.
La dirección de pasarela se puede definir en la interfaz Ethernet_1. El tráfico a redes desconocidas se envía a través de esta dirección de pasarela o la dirección configurada en la tabla de enrutamiento IP.
Parámetros de seguridad
En esta tabla se describen los diferentes parámetros de seguridad:
|
Parámetros de seguridad |
Descripción |
Ajustes predeterminados |
|---|---|---|
|
|
Este parámetro desactiva el protocolo Discovery. Cuando está desactivado, se rechazan las peticiones Discovery. |
Activo |
|
|
Este parámetro desactiva el servidor FTP del controlador. Cuando está desactivado, se rechazan las peticiones FTP. |
Activo |
|
|
Este parámetro desactiva el servicio de reenvío de IP del controlador. Si está desactivado, los dispositivos en la red de dispositivos ya no estarán accesibles desde la red de control (páginas web, DTM, etc.).
NOTA: Este parámetro solo está disponible en la red Ethernet_1.
|
Inactivo |
|
|
Este parámetro desactiva el protocolo de Machine Expert en las interfaces Ethernet. Cuando se desactiva, se rechazan las solicitudes de Machine Expert desde cualquier dispositivo, incluidas las de la conexión UDP o TCP. Por lo tanto, no es posible realizar una conexión sobre Ethernet desde un PC con EcoStruxure Machine Expert, desde un destino HMI que pretenda intercambiar variables con este controlador, desde un servidor OPC o desde Controller Assistant. |
Activo |
|
|
Este parámetro desactiva el servidor Modbus del controlador. Cuando está desactivado, se pasan por alto todas las peticiones de Modbus al controlador. |
Inactivo |
|
|
Este parámetro desactiva la conexión remota. Cuando está desactivado, las peticiones de Fast TCP se pasan por alto. |
Activo |
|
|
Este parámetro desactiva el Servidor web del controlador. Cuando está desactivado, las solicitudes HTTPS realizadas al Servidor web del controlador se pasan por alto. |
Activo |
|
|
Este parámetro desactiva el servidor SNMP del controlador. Cuando está desactivado, se rechazan las peticiones SNMP. |
Inactivo |
|
|
Este parámetro desactiva las páginas de WebVisualisation del controlador. Cuando está desactivado, se pasan por alto las solicitudes HTTP realizadas al protocolo de WebVisualisation del Logic Controller. |
Inactivo |
Identificación del dispositivo esclavo
Cuando se ha seleccionado , los dispositivos añadidos al bus de campo pueden configurarse para que se identifiquen por su nombre o por su dirección MAC, en lugar de por su dirección IP. Consulte Servidor DHCP.
