Cableado de la fuente de alimentación
Para repartir la corriente para los segmentos de alimentación de E/S de 24 V CC y el bus de alimentación de TM5, según la descripción de la distribución de alimentación, los siguientes módulos se conectan a una fuente externa:
oMódulo de distribución de alimentación del controlador (CPDM)
oMódulo de distribución de alimentación de interfaz (IPDM)
oMódulo receptor (TM5SBER2)
oMódulo de distribución de alimentación (PDM) TM5SPS1•
oMódulo de distribución de alimentación (PDM) TM5SPS2•
La alimentación necesaria puede proceder de una o más fuentes. Sus requisitos vienen fijados por:
oNecesidades de tensión y corriente
oRequisitos de aislamiento
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la conexión a tierra funcional (FE) del sistema para cumplir los requisitos de CEM.
|
|
|
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN, SOBRECALENTAMIENTO E INCENDIO |
|
oNo conecte los módulos directamente a la tensión de línea. oUtilice únicamente sistemas PELV aislados según IEC 61140 para alimentar los módulos. oConecte el terminal de 0 V CC de las fuentes de alimentación externas a la puesta a tierra funcional (FE). |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Cableado del módulo de distribución de alimentación del controlador (CPDM)
El CPDM es la conexión del controlador con las fuentes de alimentación externas de 24 V CC y el principio de la distribución de alimentación para la configuración local. La alimentación se puede distribuir a través de dos o tres fuentes de alimentación externas aisladas en función de las necesidades actuales y las capacidades.
Deben realizarse tres conexiones de alimentación con CPDM desde las fuentes de alimentación primarias:
|
Conexiones |
2 fuentes de alimentación |
3 fuentes de alimentación |
|---|---|---|
|
Alimentación de módulos expertos incrustados de 24 V CC |
PS1 |
PS0 |
|
24 V CC de alimentación principal que generan alimentación para el bus de alimentación de TM5 |
PS1 |
|
|
Segmento de alimentación de E/S de 24 V CC |
PS2 |
PS2 |

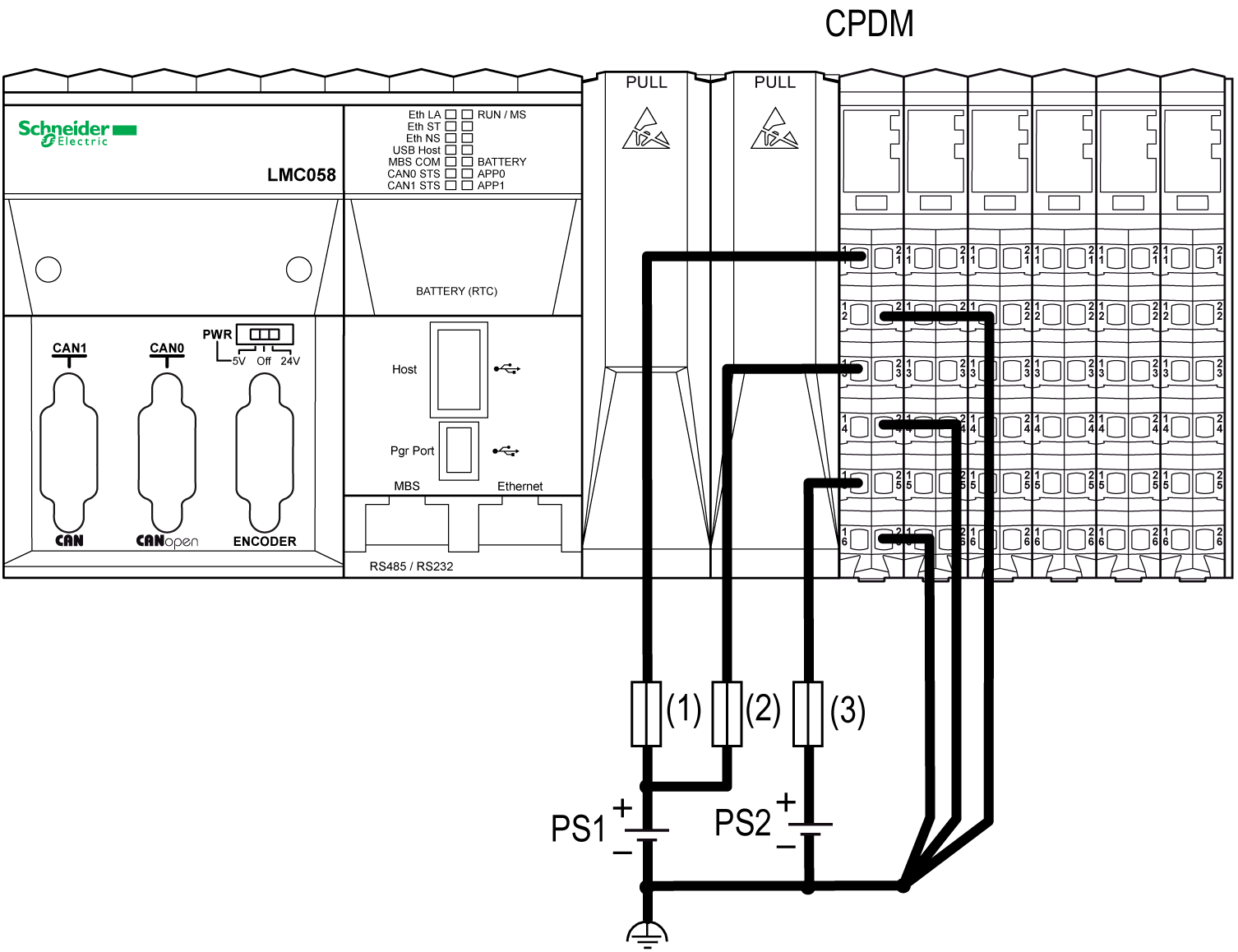

La siguiente imagen muestra un CPDM cableado con dos fuentes de alimentación externas independientes de 24 V CC:
(1) Fusible externo, tipo T con retardo, 3 A, 250 V
(2) Fusible externo, tipo T con retardo, 2 A, 250 V
(3) Fusible externo, tipo T con retardo, 10 A máx., 250 V
PS1/PS2 Fuentes de alimentación externas aisladas de 24 V CC
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la toma a tierra funcional (FE) del sistema. Si no interconecta los circuitos de 0 V CC de las fuentes de alimentación externas, es posible que los LED de estado no funcionen correctamente. Además, es posible que haya consecuencias más importantes, como una explosión o peligro de incendio.
|
|
|
POSIBILIDAD DE EXPLOSIÓN O INCENDIO |
|
Conecte siempre los bornes de 0 V CC de las fuentes de alimentación externas a la toma a tierra funcional (FE) del sistema. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |

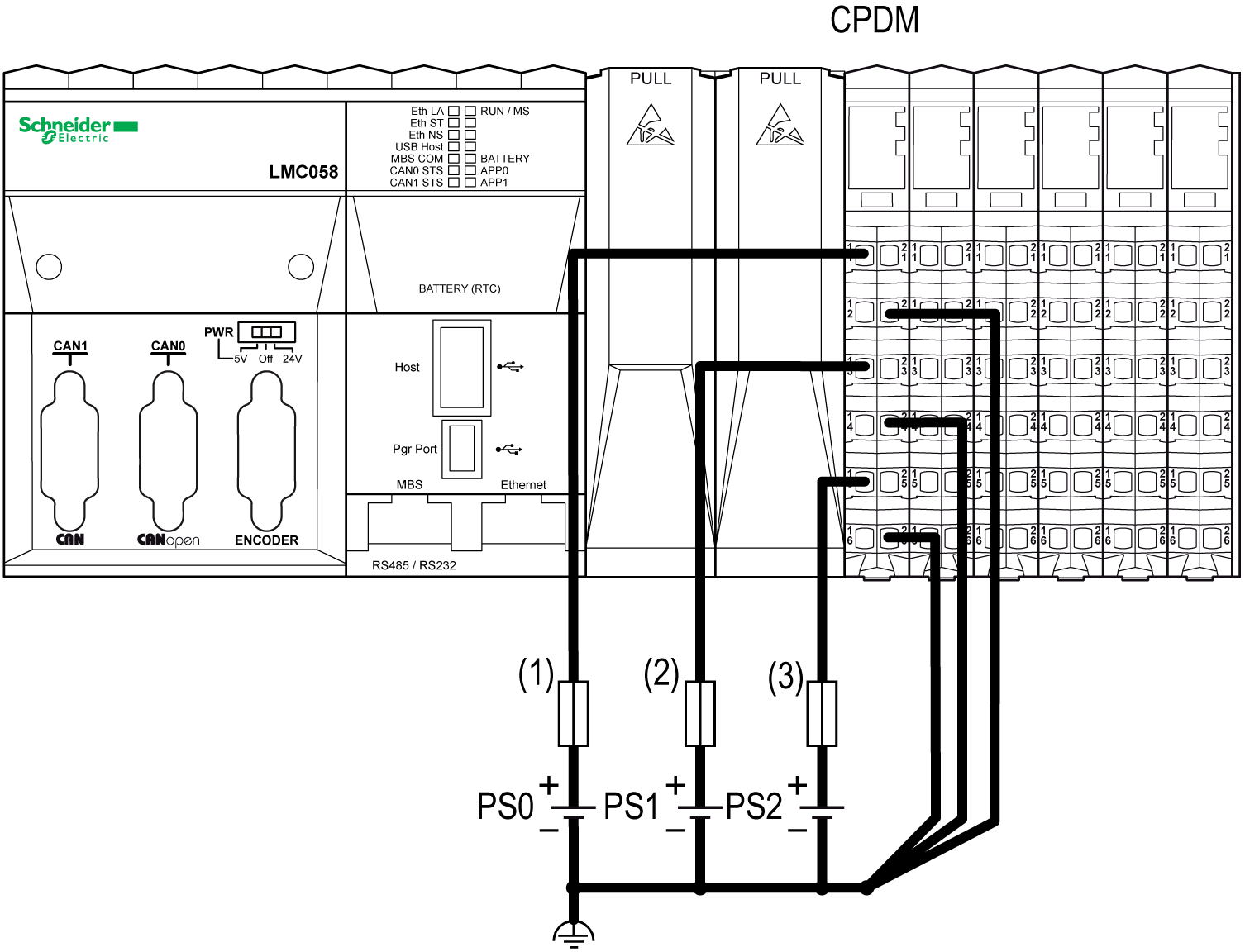

En la figura siguiente se muestra el cableado del CPDM con tres fuentes de alimentación externas de 24 V CC:
(1) Fusible externo, tipo T con retardo, 3 A, 250 V
(2) Fusible externo, tipo T con retardo, 2 A, 250 V
(3) Fusible externo, tipo T con retardo, 10 A máx., 250 V
PS0/PS1/PS2 Fuente de alimentación externa aislada de 24 V CC
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la toma a tierra funcional (FE) del sistema. Si no interconecta los circuitos de 0 V CC de las fuentes de alimentación externas, es posible que los LED de estado no funcionen correctamente. Además, es posible que haya consecuencias más importantes, como una explosión o peligro de incendio.
|
|
|
POSIBILIDAD DE EXPLOSIÓN O INCENDIO |
|
Conecte siempre los bornes de 0 V CC de las fuentes de alimentación externas a la toma a tierra funcional (FE) del sistema. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Cableado del módulo de distribución de alimentación de la interfaz (TM5SPS3)
El IPDM (TM5SPS3) es la primera conexión de la configuración distribuida con las fuentes de alimentación externas de 24 V CC. La alimentación se suministra a través de dos fuentes de alimentación aisladas externas.
Deben realizarse dos conexiones de alimentación al IPDM (IPDM TM5SPS3) desde las fuentes de alimentación primarias:
|
Conexiones |
2 fuentes de alimentación |
|---|---|
|
24 V CC de alimentación principal que generan alimentación para el bus de alimentación de TM5 |
PS1 |
|
Segmento de alimentación de E/S de 24 V CC |
PS2 |

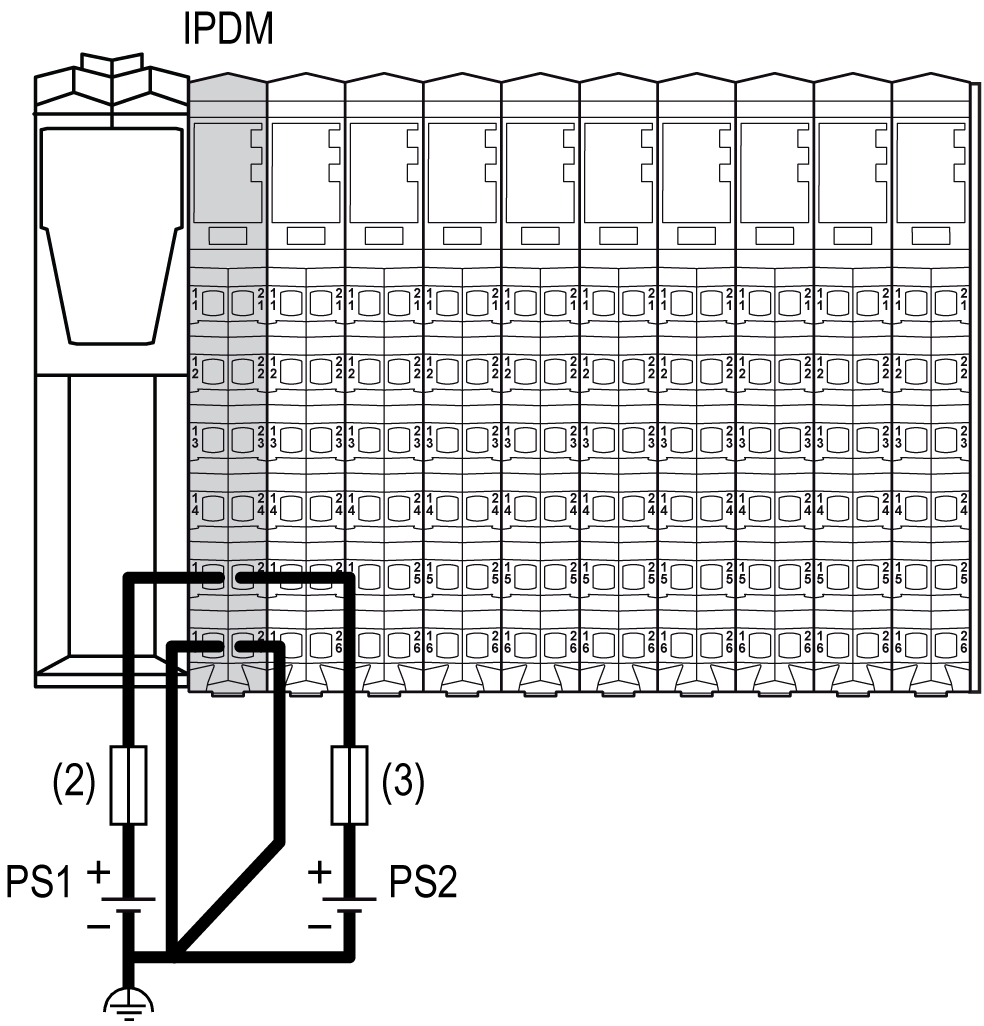

(2) Fusible externo, tipo T con retardo, 1 A, 250 V
(3) Fusible externo, tipo T con retardo, 10 A máx., 250 V
PS1/PS2 Fuente de alimentación externa aislada de 24 V CC
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la toma a tierra funcional (FE) del sistema. Si no interconecta los circuitos de 0 V CC de las fuentes de alimentación externas, es posible que los LED de estado no funcionen correctamente. Además, es posible que haya consecuencias más importantes, como una explosión o peligro de incendio.
|
|
|
POSIBILIDAD DE EXPLOSIÓN O INCENDIO |
|
Conecte siempre los bornes de 0 V CC de las fuentes de alimentación externas a la toma a tierra funcional (FE) del sistema. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Cableado del módulo receptor (TM5SBER2)
El módulo receptor (TM5SBER2) es la primera conexión de la configuración distribuida con las fuentes de alimentación externas de 24 V CC. La alimentación se suministra a través de dos fuentes de alimentación aisladas externas.
Deben realizarse dos conexiones de alimentación con el módulo receptor (TM5SBER2) desde las fuentes de alimentación primarias:
|
Conexiones |
2 fuentes de alimentación |
|---|---|
|
24 V CC de alimentación principal que generan alimentación para el bus de alimentación de TM5 |
PS1 |
|
Segmento de alimentación de E/S de 24 V CC |
PS2 |

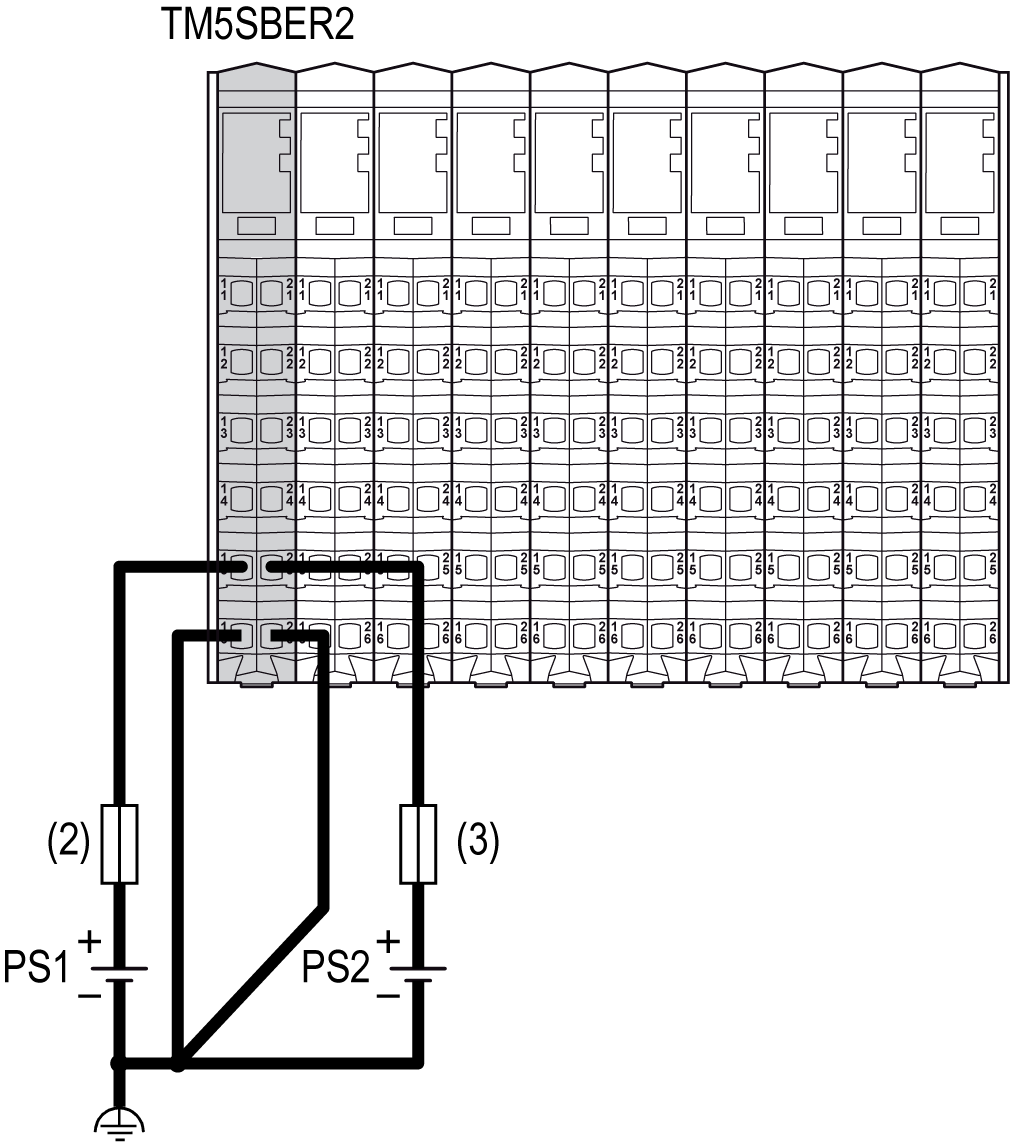

(2) Fusible externo, tipo T con retardo, 1 A, 250 V
(3) Fusible externo, tipo T con retardo, 10 A máx., 250 V
PS1/PS2 Fuente de alimentación externa aislada de 24 V CC
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la toma a tierra funcional (FE) del sistema. Si no interconecta los circuitos de 0 V CC de las fuentes de alimentación externas, es posible que los LED de estado no funcionen correctamente. Además, es posible que haya consecuencias más importantes, como una explosión o peligro de incendio.
|
|
|
POSIBILIDAD DE EXPLOSIÓN O INCENDIO |
|
Conecte siempre los bornes de 0 V CC de las fuentes de alimentación externas a la toma a tierra funcional (FE) del sistema. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Cableado del módulo de distribución de alimentación (TM5SPS1•)
El TM5SPS1• (PDM) divide el segmento de alimentación de E/S de 24 V CC en varios segmentos de alimentación de E/S de 24 V CC independientes. Cada segmento de alimentación de E/S de 24 V CC recibe la alimentación a través de una fuente de alimentación externa aislada en función de las necesidades actuales y las capacidades.
Debe realizarse una conexión de alimentación con cada TM5SPS1• (PDM) desde las fuentes de alimentación primarias:
|
Inicio del segmento |
Conexión |
Fuentes de alimentación |
|---|---|---|
|
El CPDM para configuración local, el módulo receptor para configuración remota o el IPDM para configuración distribuida |
Segmento de alimentación de E/S de 24 V CC 1 |
PS2 |
|
Primer PDM (de izquierda a derecha) de la configuración |
Segmento de alimentación de E/S de 24 V CC 2 |
PS3 |
|
Segundo PDM (de izquierda a derecha) de la configuración |
Segmento de alimentación de E/S de 24 V CC 3 |
PS4 |
|
... |
... |
... |

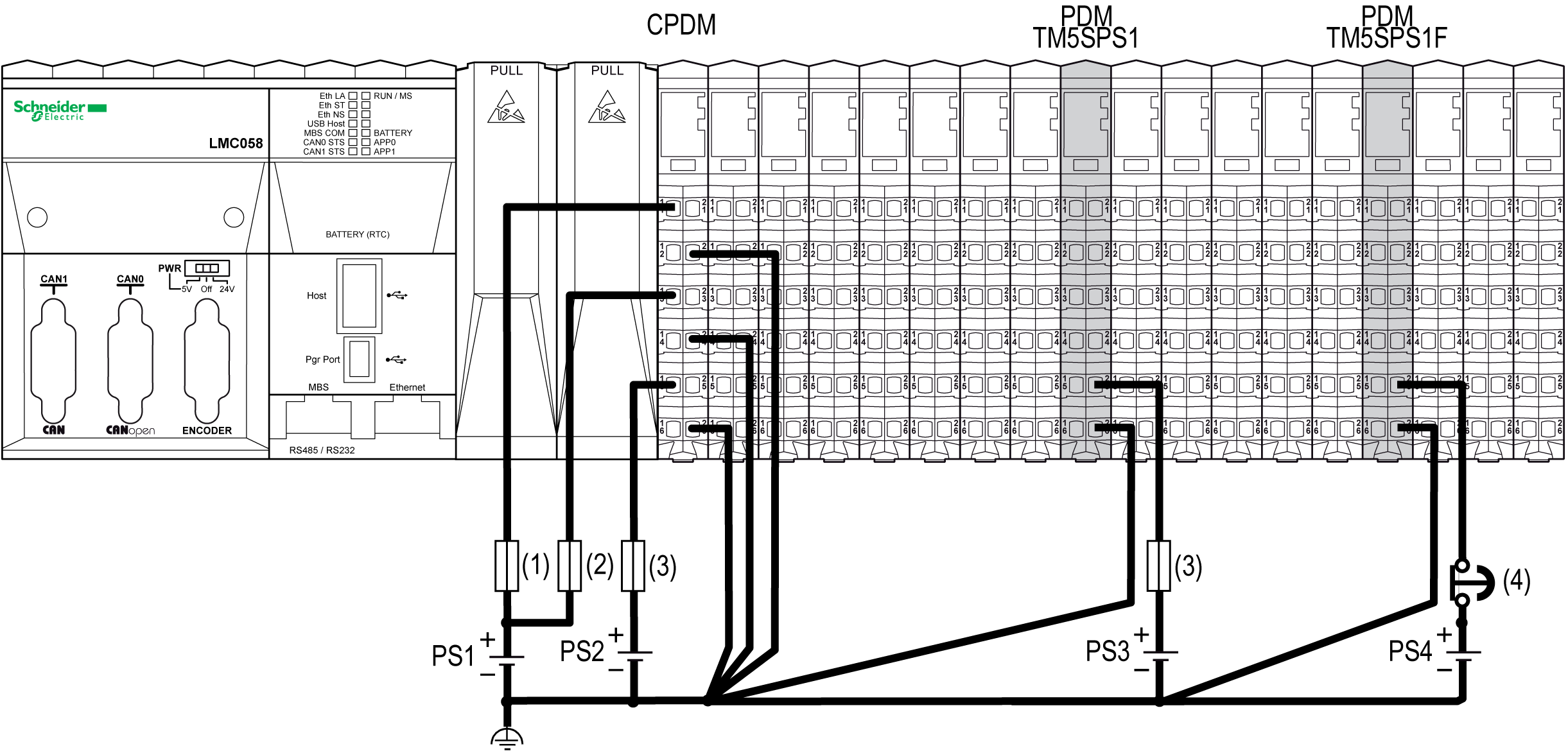

En la figura siguiente se muestra el cableado para suministrar los segmentos de alimentación de E/S de 24 V CC de una configuración local:
(1) Fusible externo, tipo T con retardo, 3 A, 250 V
(2) Fusible externo, tipo T con retardo, 2 A, 250 V
(3) Fusible externo, tipo T con retardo, 10 A máx., 250 V
(4) Dispositivo de parada de emergencia aprobado
PS1/PS2/PS3/PS4 Fuente de alimentación externa aislada de 24 V CC
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la toma a tierra funcional (FE) del sistema. Si no interconecta los circuitos de 0 V CC de las fuentes de alimentación externas, es posible que los LED de estado no funcionen correctamente. Además, es posible que haya consecuencias más importantes, como una explosión o peligro de incendio.
|
|
|
POSIBILIDAD DE EXPLOSIÓN O INCENDIO |
|
Conecte siempre los bornes de 0 V CC de las fuentes de alimentación externas a la toma a tierra funcional (FE) del sistema. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
NOTA: Los requisitos para la fuente de alimentación son diferentes para las secciones de entrada y de salida. Generalmente se utiliza una parada de emergencia para la fuente de alimentación que proporciona alimentación para las secciones de salida.
Cableado del módulo de distribución de alimentación (TM5SPS2•)
El TM5SPS2• (PDM) divide el segmento de alimentación de E/S de 24 V CC en varios segmentos de alimentación de E/S de 24 V CC y refuerza el bus de alimentación de TM5.
La selección de una fuente de alimentación de 24 V CC debe basarse en las necesidades actuales y en las capacidades.
Cada segmento de alimentación de E/S de 24 V CC recibe la alimentación a través de una fuente de alimentación externa aislada en función de las necesidades actuales y las capacidades.
Deben realizarse dos conexiones de alimentación con cada TM5SPS2• (PDM) desde las fuentes de alimentación primarias:
|
Inicio del segmento |
Conexión |
2 fuentes de alimentación |
3 fuentes de alimentación1 |
|---|---|---|---|
|
El CPDM para configuración local o el módulo receptor para configuración remota o el IPDM para configuración distribuida |
Alimentación de módulos expertos incrustados de 24 V CC |
PS1 |
PS0 |
|
24 V CC de alimentación principal que generan alimentación para el bus de alimentación de TM5 |
PS1 |
||
|
Segmento de alimentación de E/S de 24 V CC 1 |
PS2 |
||
|
Primer PDM (de izquierda a derecha) de la configuración |
24 V CC de alimentación principal que generan alimentación para reforzar el bus de alimentación de TM5 |
PS1 |
|
|
Segmento de alimentación de E/S de 24 V CC 2 |
PS3 |
||
|
Segundo PDM (de izquierda a derecha) de la configuración |
24 V CC de alimentación principal que generan alimentación para reforzar el bus de alimentación de TM5 |
PS1 |
|
|
Segmento de alimentación de E/S de 24 V CC 3 |
PS4 |
||
|
... |
... |
... |
|
|
1 Sólo para el CPDM. |
|||

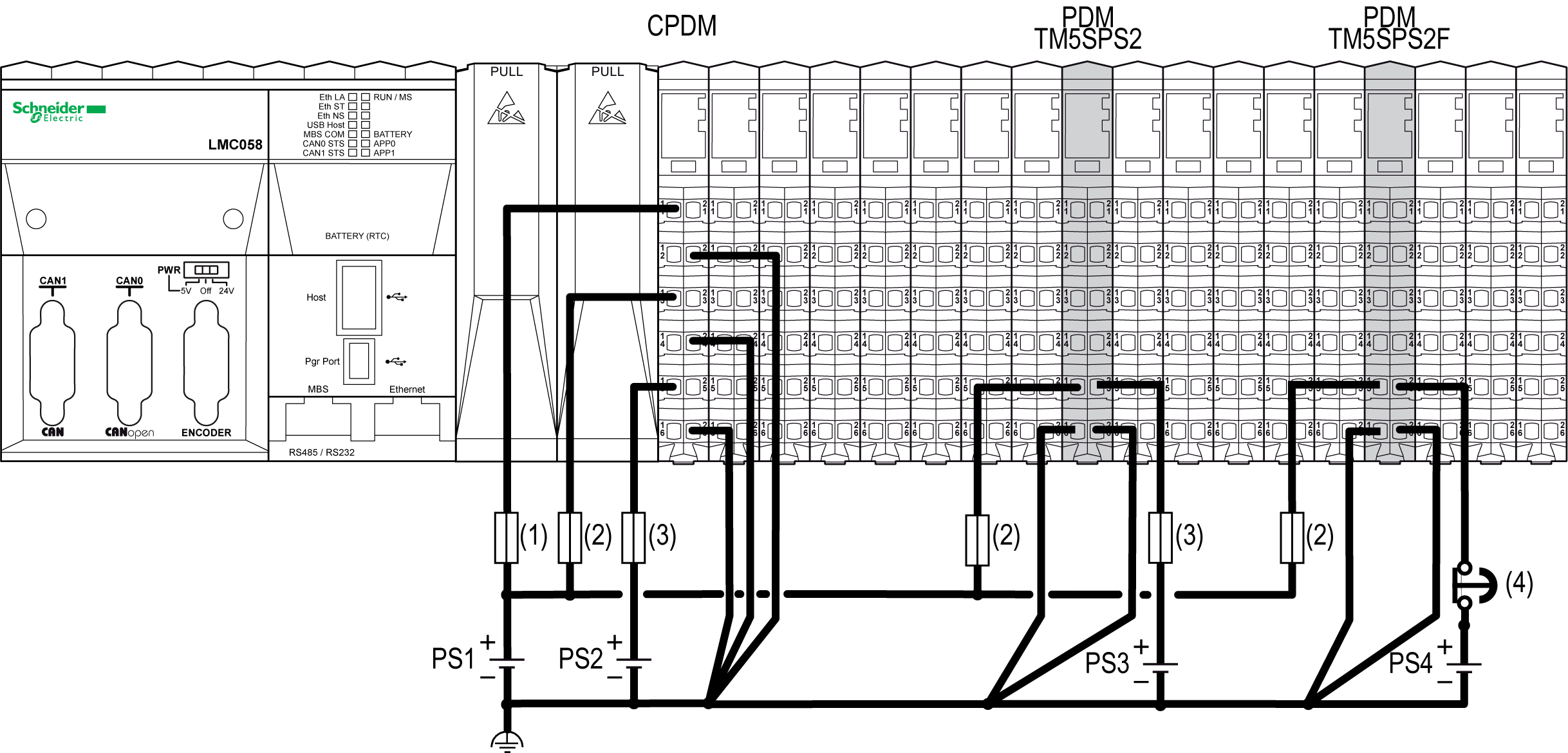

En el siguiente ejemplo, PS1 está conectado a la alimentación principal y a las conexiones de E/S experta incrustada de CPDM. En este caso, los dos PDMs TM5SPS2• se conectan al PS1 para alimentar el bus de alimentación de TM5:
(1) Fusible externo, tipo T con retardo, 3 A, 250 V
(2) Fusible externo, tipo T con retardo, 1 A, 250 V
(3) Fusible externo, tipo T con retardo, 10 A máx., 250 V
(4) Dispositivo de parada de emergencia aprobado
PS1/PS2/PS3/PS4 Fuente de alimentación externa aislada de 24 V CC
NOTA: Conecte los circuitos de alimentación de 0 V CC juntos y a la toma a tierra funcional (FE) del sistema. Si no interconecta los circuitos de 0 V CC de las fuentes de alimentación externas, es posible que los LED de estado no funcionen correctamente. Además, es posible que haya consecuencias más importantes, como una explosión o peligro de incendio.
|
|
|
POSIBILIDAD DE EXPLOSIÓN O INCENDIO |
|
Conecte siempre los bornes de 0 V CC de las fuentes de alimentación externas a la toma a tierra funcional (FE) del sistema. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
NOTA: Los requisitos para la fuente de alimentación son diferentes para las secciones de entrada y de salida. Generalmente se utiliza una parada de emergencia para la fuente de alimentación que proporciona alimentación para las secciones de salida.
