Cables de bus de ampliación

Descripción general

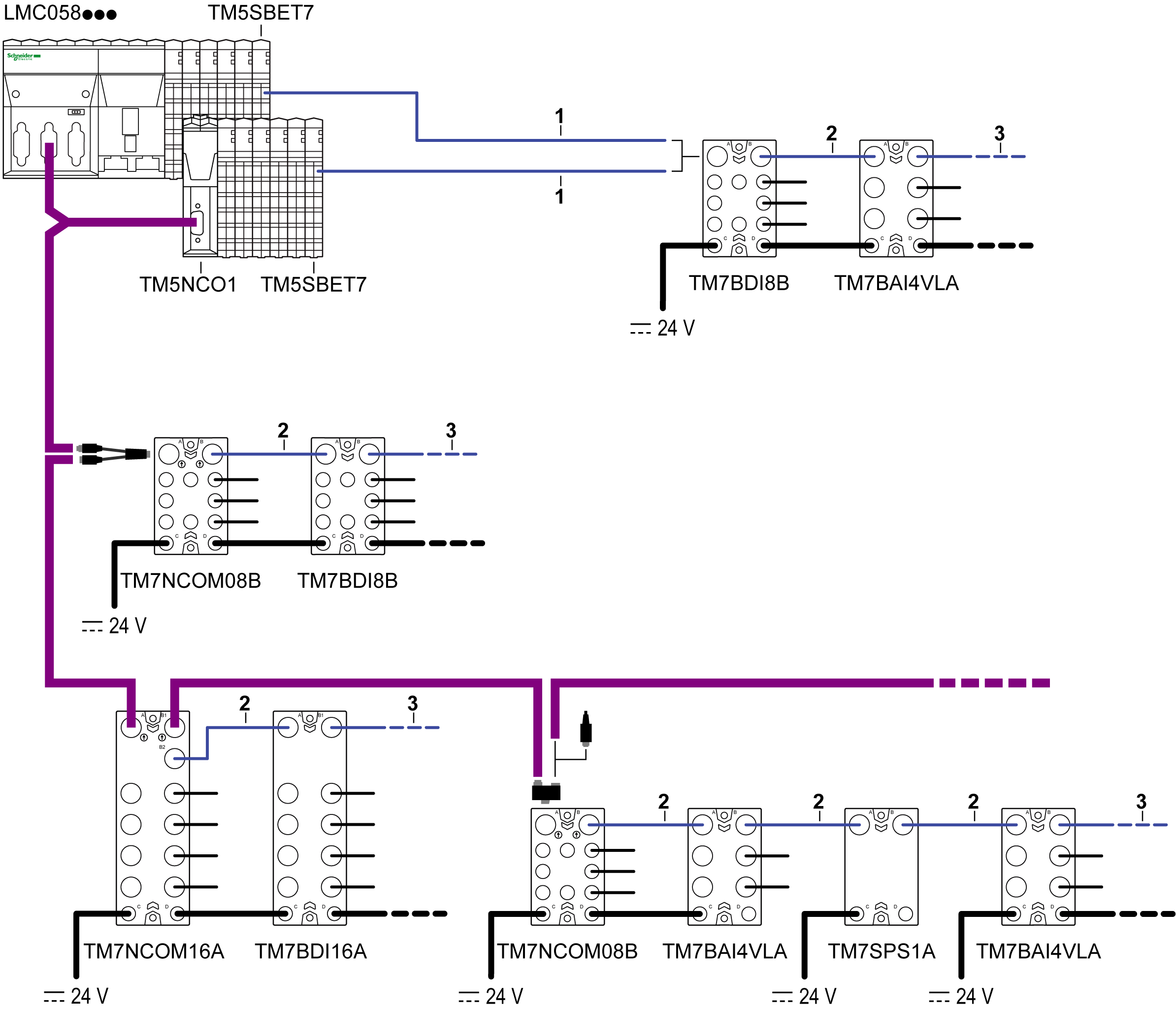

En la ilustración siguiente se muestran los cables de bus de ampliación utilizados en las configuraciones de TM5/TM7:

1 Cable de conexión IN: para conectar un bloque de E/S de TM7 después de una configuración de TM5 utilizando un módulo transmisor TM5SBET7.

2 Cable de derivación: para crear un bus de ampliación de TM7 entre bloques de ampliación de TM7.

3 Cable de conexión OUT: para conectar una isla remota de TM5 después de un bloque de E/S de TM7 utilizando un módulo receptor TM5SBER2.

Información sobre pedidos

Longitud	Descripción breve, Referencia
Longitud	Cable de derivación		Cable de conexión IN		Cable de conexión OUT
0,3 m (1 ft)	TCSXCN2M2F03E	TCSXCN1M1F03E	–	–	–	–
1 m (3.3 ft)	TCSXCN2M2F1E	TCSXCN1M1F1E	TCSXCN2FNX1E	TCSXCN1FNX1E	TCSXCN2MNX1E	TCSXCN1MNX1E
2 m (6.6 ft)	TCSXCN2M2F2E	TCSXCN1M1F2E	–	–	–	–
3 m (9.8 ft)	–	–	TCSXCN2FNX3E	TCSXCN1FNX3E	TCSXCN2MNX3E	TCSXCN1MNX3E
5 m (16.4 ft)	TCSXCN2M2F5E	TCSXCN1M1F5E	–	–	–	–
10 m (32.8 ft)	TCSXCN2M2F10E	TCSXCN1M1F10E	TCSXCN2FNX10E	TCSXCN1FNX10E	TCSXCN2MNX10E	TCSXCN1MNX10E
15 m (49.2 ft)	TCSXCN2M2F15E	TCSXCN1M1F15E	–	–	–	–
25 m (82 ft)	–	–	TCSXCN2FNX25E	TCSXCN1FNX25E	TCSXCN2MNX25E	TCSXCN1MNX25E
Dimensiones y asignación de pins	TCSXCN2M2F••E	TCSXCN1M1F••E	TCSXCN2FNX••E	TCSXCN1FNX••E	TCSXCN2MNX••E	TCSXCN1MNX••E

Características del cable

En la tabla siguiente se describen las características de los pares de cables individuales del cable:

Cable	Características	Valor
Par de alimentación	Sección del conductor (calibre)	0,34 mm² (AWG 22)
	Aislamiento del material	Poliolefina
	Diámetro del núcleo incluido el aislamiento	1,40 mm (0.05 in) ± 0,05 mm (0.002 in)
	Resistencia eléctrica (a 20 °C [68 °F])	≤ 0,052 Ω/m (0.016 Ω/ft)
	Resistencia de aislamiento (a 20 °C [68 °F])	≥ 100 ΜΩkm (328 GΩft)
	Tensión nominal	300 V
	Conductor de tensión de prueba	2000 V CC × 1 s
Par de datos	Sección del conductor (calibre)	0,2 mm² (AWG 24)
	Aislamiento del material	PE espumado
	Diámetro del núcleo incluido el aislamiento	2,05 mm (0.08 in) ± 0,1 mm (0.004 in)
	Resistencia eléctrica (a 20 °C [68 °F])	≤ 0,078 Ω/m (0.024 Ω/ft)
	Resistencia de aislamiento (a 20 °C [68 °F])	≥ 5000 ΜΩkm (16.4 TΩft)
	Impedancia característica (a 5 MHz)	120 Ω
	Tensión nominal	30 V
	Conductor de tensión de prueba	1500 V CC × 1 s

En la tabla siguiente se describen las características generales del cable:

Características		Especificación
Tipo de cable		PUR especial negro blindado
Material conductor		Cobre estañado trenzado
Blindaje		Lámina de cobre estañado y conductor de drenaje
Diámetro de cable externo		6,7 mm (0.26 in) ± 0,3 mm (0.012 in)
Radio de curvatura mínimo		67 mm (2.63 in)
Resistencia a la tracción máxima	Aplicación estática	50 N/mm² (7252 lbf/in²)
Resistencia a la tracción máxima	Aplicación dinámica	20 N/mm² (2901 lbf/in²)
Color de cable	Par de alimentación	Rojo, negro
Color de cable	Par de datos	Azul, blanco
Funda externa, color		Negro-gris RAL 7021
Peso de cable		54,8 kg/km (0.037 lb/ft)
Número de ciclos de curvatura		4 millones
Ruta de recorrido		10 m (32.8 ft)
Frecuencia de recorrido		3 m/s (9.8 ft/s)
Acceleration		10 m/s² (32.8 ft/s²)
Par de apriete de M12		Máximo de 0,4 N·m (3.5 lbf-in)

En la tabla siguiente se describen las características ambientales del cable:

Características	Especificación
Temperatura de funcionamiento	De –20 a 75 °C (de –4 a 167 °F)
Temperatura de almacenamiento	De –40 a 80 °C (de –40 a 176 °F)
Propiedades especiales	Cable flexible con capacidad de conducción
Propiedades especiales	Sin silicona
No halógeno	Conforme con DIN VDE 0472 parte 815
Conforme con	WEEE/RoHS

Dimensiones y asignación de pins de TCSXCN2M2F••E

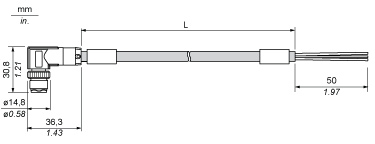

Dimensiones

L longitud en función de la referencia particular

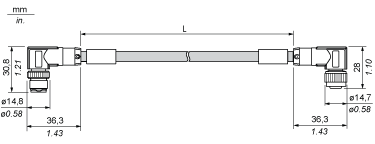

Dimensiones

L longitud en función de la referencia particular

Asignación de pins
Conector macho	Pin	Designación	Color del cable	Conector hembra
	1	TM7 V+	Rojo
	2	Datos del bus de TM7	Blanco
	3	TM7 OV	Negro
	4	Datos del bus de TM7	Azul
	M12⁽¹⁾	SHLD	Blindaje
(1) Blindaje de 360° alrededor de un tornillo estriado M12.

Dimensiones y asignación de pins de TCSXCN1M1F••E

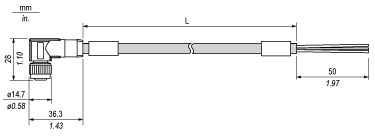

Dimensiones

(L) longitud en función de la referencia particular

Dimensiones
