Run/Stop
Descripción general
El M262 Logic/Motion Controller se puede utilizar externamente mediante los métodos siguientes:
-
Un interruptor Run/Stop de hardware.
-
Un comando de software de EcoStruxure Machine Expert.
-
Una operación de Run/Stop activada por una entrada digital incrustada. La entrada digital se define en la configuración del software. Para obtener más información, consulte M262 Logic/Motion Controller - Guía de programación.
-
La variable de sistema PLC_W en una tabla de reubicación.
-
El servidor web.

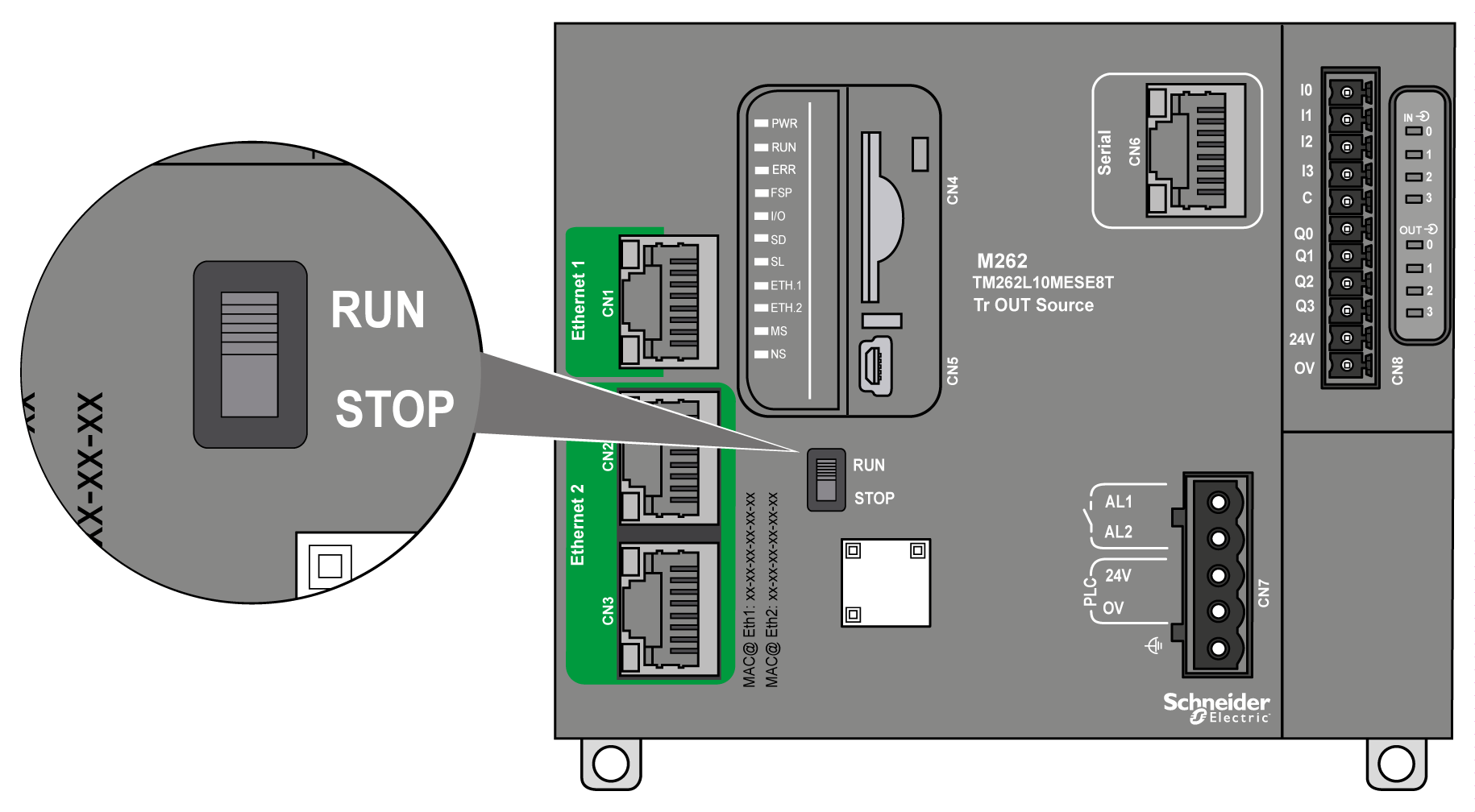

El M262 Logic/Motion Controller tiene un interruptor Run/Stop de hardware que pone el controlador en el estado RUNNING o STOPPED.
En la siguiente tabla se resume la interacción de los dos operadores externos en el comportamiento del estado del controlador:
|
Interruptor Run/Stop de hardware incrustado |
||||
|---|---|---|---|---|
|
Interruptor en Stop |
Transición de Stop a Run |
Interruptor en Run |
||
|
Entrada digital Run/Stop configurable mediante software |
Ninguno |
STOPPED Ignora los comandos externos Run/Stop. |
Ordena una transición al estado RUNNING (1). |
Permite los comandos externos Run/Stop. |
|
Estado 0 |
STOPPED Ignora los comandos externos Run/Stop. |
STOPPED Ignora los comandos externos Run/Stop. |
||
|
Flanco ascendente |
Ordena una transición al estado RUNNING (1). |
Ordena una transición al estado RUNNING. |
||
|
Estado 1 |
Ordena una transición al estado RUNNING (1). |
Permite los comandos externos Run/Stop. |
||
|
1 Para obtener más información, consulte M262 Logic/Motion Controller - Guía de programación. |
||||
