Puertos Ethernet 2
Descripción general
El M262 Logic/Motion Controller está equipado con puertos de comunicación Ethernet:
|
Nombre del puerto |
Número de puertos |
Referencia |
|---|---|---|
|
Ethernet 1 |
1 (100BASE-T) |
TM262L• |
|
1 (100BASE-T/SERCOS) |
TM262M• |
|
|
Ethernet 2 |
2 (conmutador dual Ethernet 1000BASE-T) |
TM262• |
Características
En esta tabla se describen las principales características de los puertos Ethernet 2:
|
Característica |
Descripción |
|---|---|
|
Protocolos |
Modbus TCP, EtherNet/IP, Machine Expert (se utiliza para el intercambio de datos entre un PC que ejecuta el software EcoStruxure Machine Expert y el controlador). |
|
Tipo de conector |
RJ45 |
|
Negociación automática |
Desde 100 Mbit/s semidúplex hasta 1000 Mbit/s dúplex completo |
|
Tipo de cable |
Blindado |
|
Detección cruzada automática |
MDI/MDIX |
Asignación de pins Ethernet 2
En esta figura se muestra la asignación de pins del conector RJ45 de Ethernet 2:
En esta tabla se describe la asignación de pins del conector de Ethernet 2:
|
N.° de pin |
100BASE-T |
1000BASE-T |
|---|---|---|
|
1 |
TD+ |
DA+ |
|
2 |
TD- |
DA- |
|
3 |
RD+ |
DB+ |
|
4 |
– |
CC+ |
|
5 |
– |
CC- |
|
6 |
RD- |
DB- |
|
7 |
– |
DD+ |
|
8 |
– |
DD- |
Indicadores LED de estado

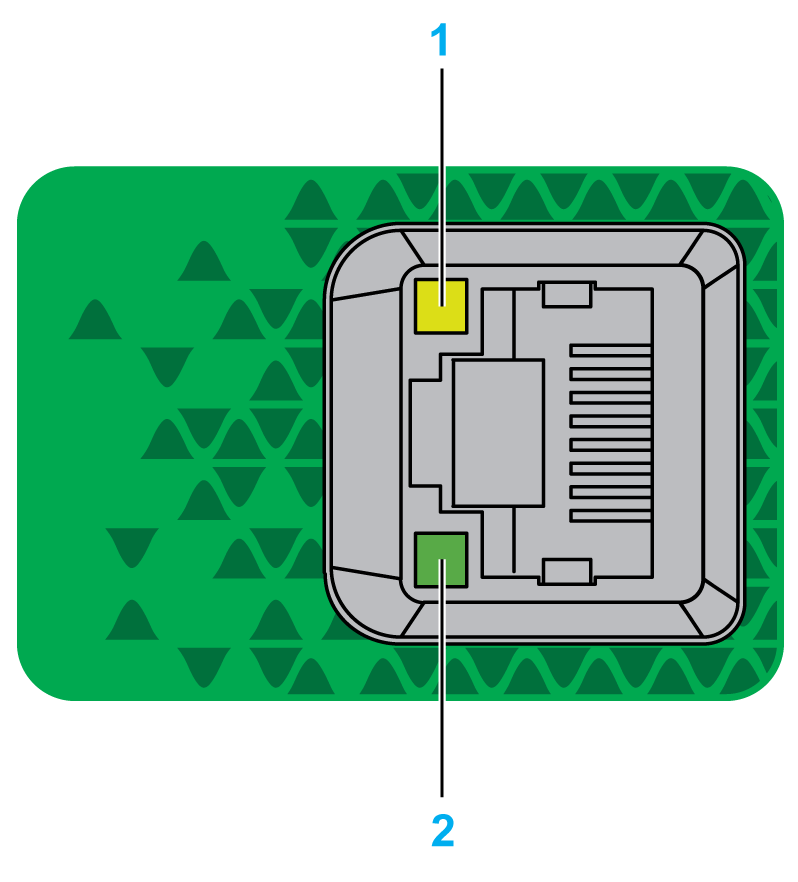

En la siguiente figura se muestra los indicadores LED de estado del conector RJ45:
En esta tabla se describen los indicadores LED de estado del puerto Ethernet:
|
Etiqueta |
Descripción |
Indicador LED |
||
|---|---|---|---|---|
|
Color |
Estado |
Descripción |
||
|
1 |
Enlace/velocidad Ethernet |
Verde/amarillo |
Apagado |
Sin enlace |
|
Amarillo fijo |
Conexión a 100 Mbps |
|||
|
Verde fijo |
Conexión a 1000 Mbps |
|||
|
2 |
Actividad Ethernet |
Verde |
Apagado |
Sin actividad y sin enlace |
|
Encendido |
Se ha detectado la conexión, pero no hay actividad alguna. |
|||
|
Parpadeo |
Transmisión o recepción de datos |
|||
