Puerto de programación USB mini-B

Descripción general

El puerto USB mini-B es el puerto de programación que pueden utilizar para conectar un PC con un puerto host USB mediante el software de EcoStruxure Machine Expert. Con un cable USB normal, esta conexión es adecuada para las actualizaciones rápidas del programa o las conexiones de corta duración para realizar el mantenimiento e inspeccionar los valores de los datos. No es adecuada para las conexiones a largo plazo, como la puesta en marcha o la supervisión, sin el uso de cables adaptados especialmente para ayudar a minimizar los efectos de las interferencias electromagnéticas.

 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO O EQUIPO INOPERATIVO
  • Deberá usar un cable USB como BMX XCAUSBH0•• asegurado a la conexión a tierra funcional (FE) del sistema para cualquier conexión a largo plazo.
  • No conecte más de un controlador o acoplador de bus a la vez mediante conexiones USB.
  • No utilice los puertos USB, si están incorporados, a menos que tenga la certeza de que la ubicación no es peligrosa.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

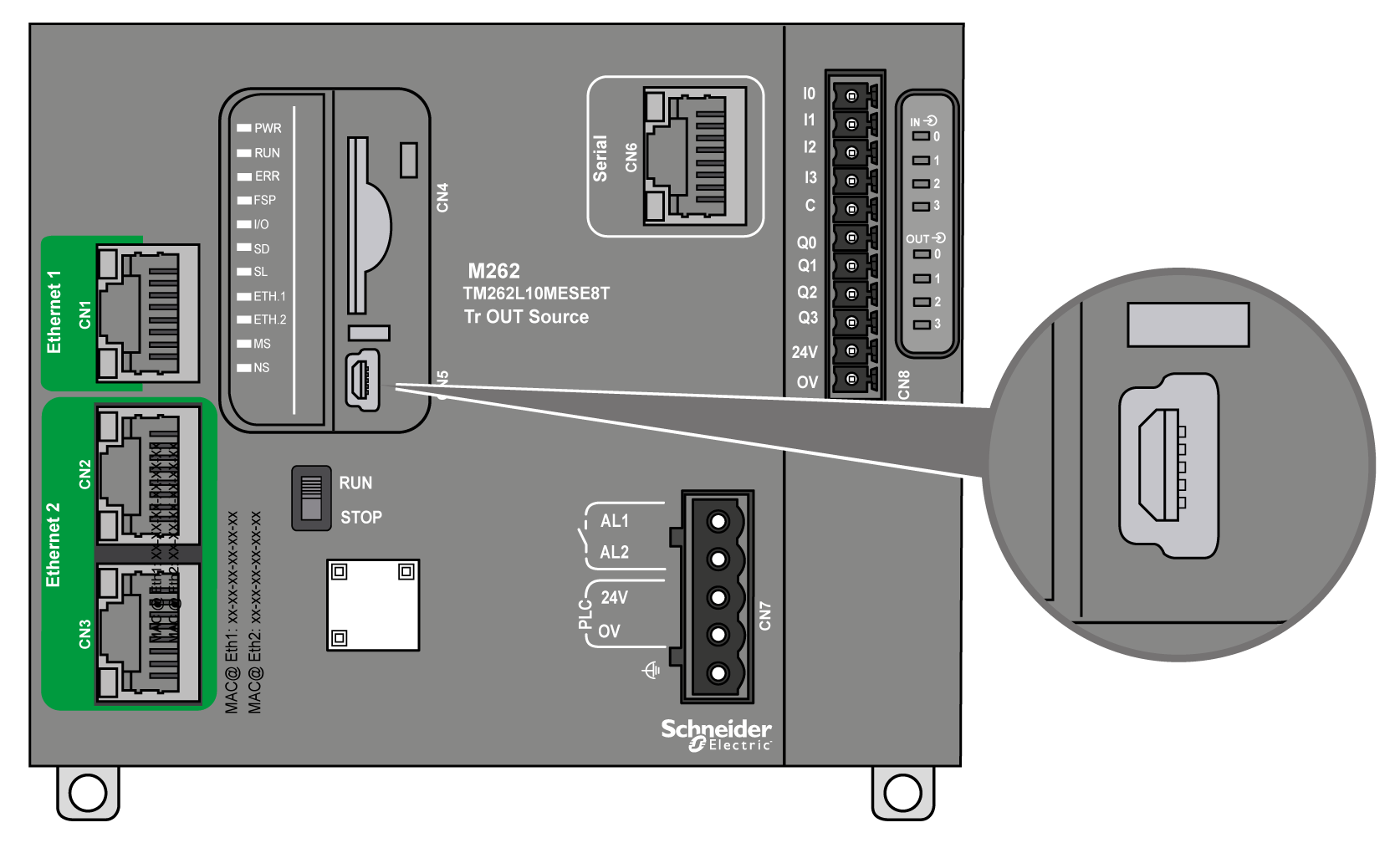

En la figura siguiente se muestra la ubicación del puerto de programación USB mini-B:

Características

En esta tabla se describen las características del puerto de programación USB Mini-B:

Parámetro

Puerto de programación USB

Función

Compatible con USB 2.0

Tipo de conector

Mini-B

Aislamiento

550 V CA durante 1 minuto

Tipo de cable

Blindado

Velocidad de transmisión máxima

12 Mbits/s

Longitud máxima del cable

5 m (16,5 pies)

Protocolos admitidos

Protocolo de Machine Expert

FTP

HTTP

Modbus
