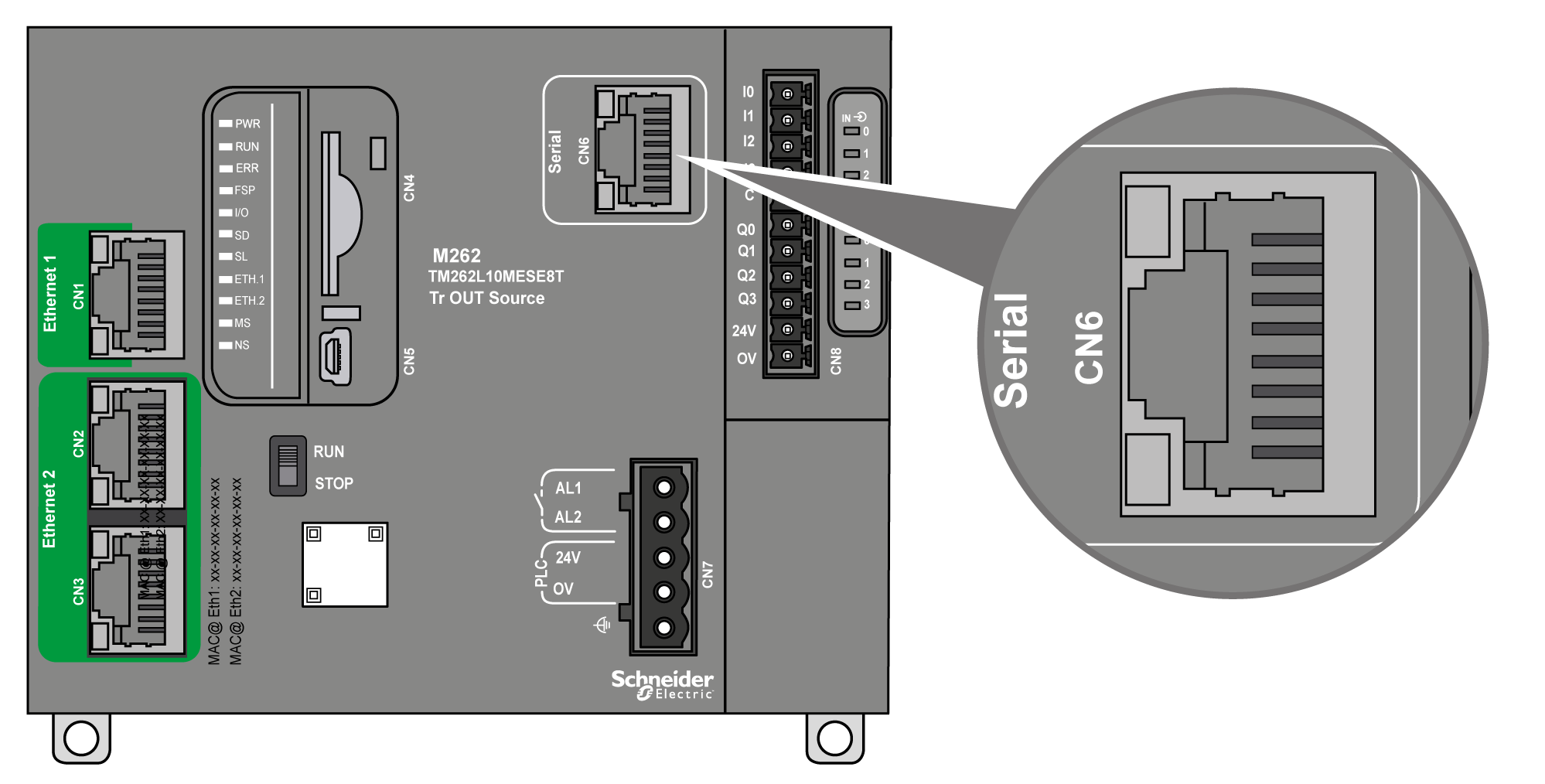

Línea serie

Descripción general

La línea serie se emplea para la comunicación con dispositivos que admiten el protocolo Modbus como maestro o esclavo, el protocolo ASCII (impresora, modem, etc.) y el protocolo Machine Expert (HMI, etc.).

Características

Característica

Descripción

Función

RS485 o RS232 configurada mediante software

Tipo de conector

RJ45

Aislamiento

550 V CA

Velocidad de transmisión en baudios

1200-115 200 bps

Cable

Tipo

Blindado

Longitud máxima (entre el controlador y una caja de conexiones aislada)

30 m (98,43 pies) para RS485

15 m (49,21 pies) para RS232

Polarización

La configuración de software se emplea para la conexión de las resistencias de polarización de 576 Ω cuando el nodo se configura como maestro.

NOTA: Algunos dispositivos proporcionan tensión en conexiones serie RS485. No conecte estas líneas de tensión al controlador, ya que pueden dañar la electrónica del puerto serie del controlador y dejarlo inoperativo.
AVISO
EQUIPO INOPERATIVO
Utilice solo el cable serie VW3A8306R•• para conectar los dispositivos RS485 al controlador.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Asignación de pins

En la siguiente figura se muestran los pines del conector RJ45:

En esta tabla se describe la asignación de pines del conector RJ45:

Pin

RS232

RS485

1

RxD

N. C.

2

TxD

N. C.

3

N. C.

N. C.

4

N. C.

D1

5

N. C.

D0

6

N. C.

N. C.

7

N. C.

N. C

8

Común

Común

N. C.: No hay conexión

 ADVERTENCIA
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)".
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Indicador LED de estado

Consulte la descripción del indicador LED de estado SL.
