Ajustes PLC

Descripción general

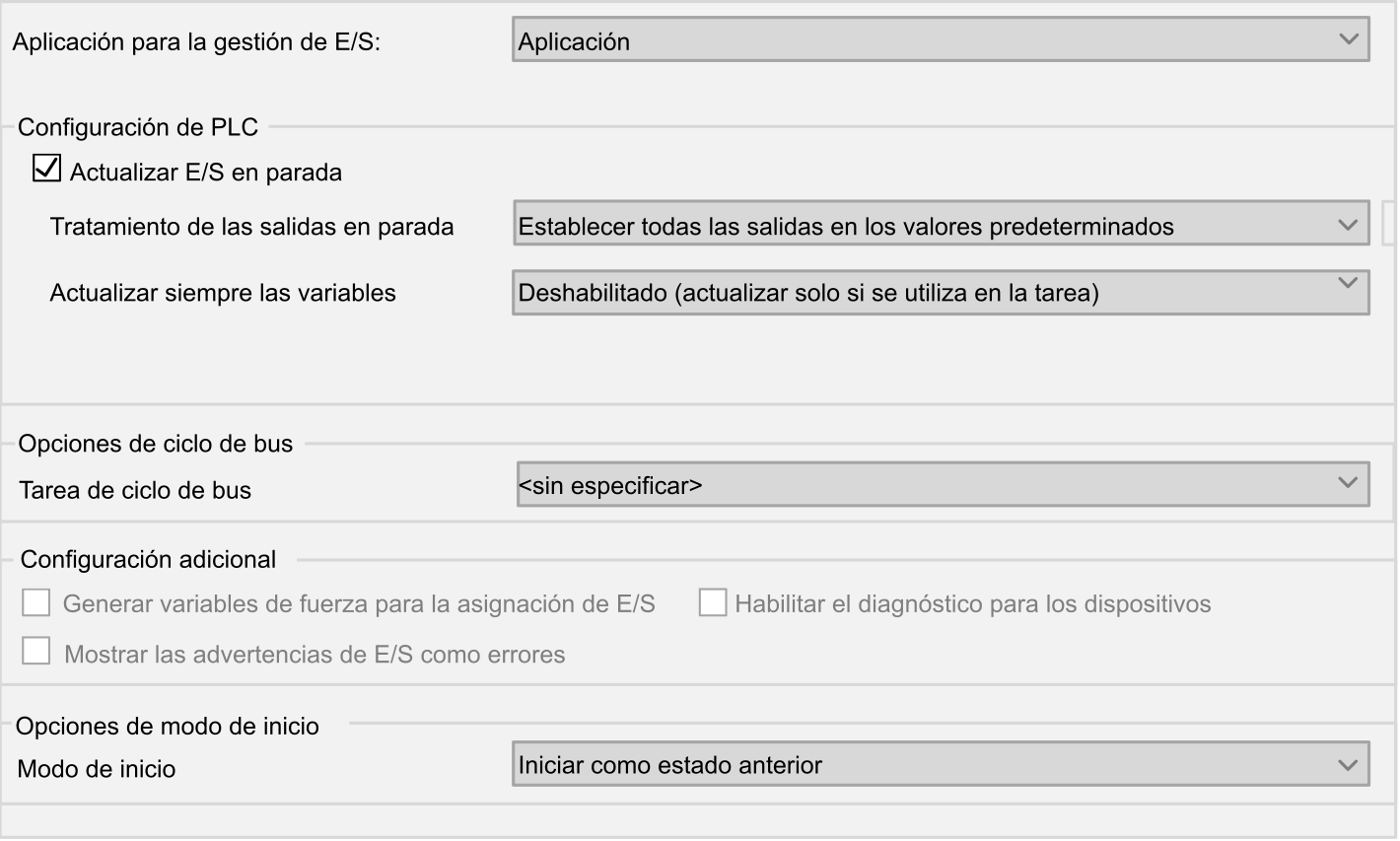

En la figura siguiente se muestra la ficha Ajustes PLC:

Elemento		Descripción
Aplicación para manejo E/S		Seleccionar Aplicación (ya que sólo hay una aplicación en el controlador). NOTA: Si se selecciona Ninguno, la aplicación no se generará.
Ajustes PLC	Actualizar E/S en parada	Si esta opción está activada (valor predeterminado), los valores de los canales de entrada y salida también se actualizarán cuando se detenga el controlador.
	Comportamiento de las salidas en parada	En la lista de selección, elija una de las opciones siguientes para configurar cómo se deben tratar los valores de los canales de salida si se detiene el controlador: Mantener los valores Establecer todas las salidas a los valores predeterminados
	Actualizar siempre las variables	En la lista de selección, elija una de las opciones siguientes: Desactivado (actualizar únicamente si se utiliza en una tarea) Activado 1 (utilizar tarea de ciclo de bus si no la utiliza otra tarea) Activado 2 (siempre en tarea de ciclo de bus)
Opciones de ciclo de bus	Tarea de ciclo de bus	Este ajuste de configuración es el principal de todos los parámetros de Tarea de ciclo de bus utilizados en el árbol de dispositivos de la aplicación. Algunos dispositivos con llamadas cíclicas, como el Administrador CANopen, se pueden adjuntar a una tarea específica. En el dispositivo, cuando este ajuste se establece en Emplear configuración de ciclo del bus de orden superior, se utiliza el ajuste establecido para el controlador. La lista de selección ofrece todas las tareas definidas actualmente en la aplicación activa. El valor predeterminado es la tarea MAST. NOTA: <Sin especificar> significa que la tarea está en la modalidad de "tarea cíclica más lenta".
Configuraciones adicionales	Variables de forzado para la asignación E/S	No utilizado.
	Habilitar diagnóstico para dispositivos	No utilizado.
	Mostrar advertencias E/S como error	No utilizado.
Opciones de modalidad de inicio	Modalidad de inicio	Esta opción define la modalidad de inicio en un encendido. Para obtener más información, consulte el Diagrama de funcionamiento del estado. Seleccione una de estas modalidades de inicio con esta opción: Inicio con el estado anterior Inicio en parada Inicio en ejecución
