Conectores y asignaciones de conectores para motores con conexión de dos cables

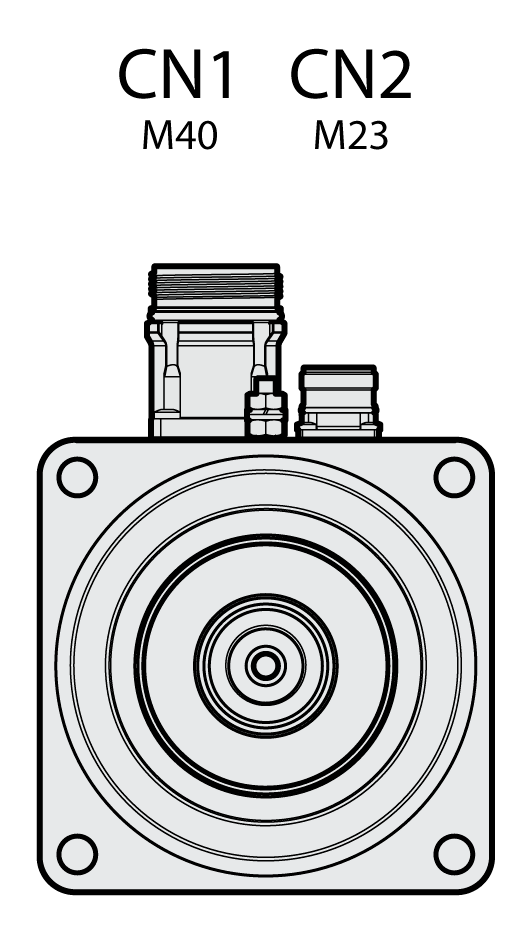

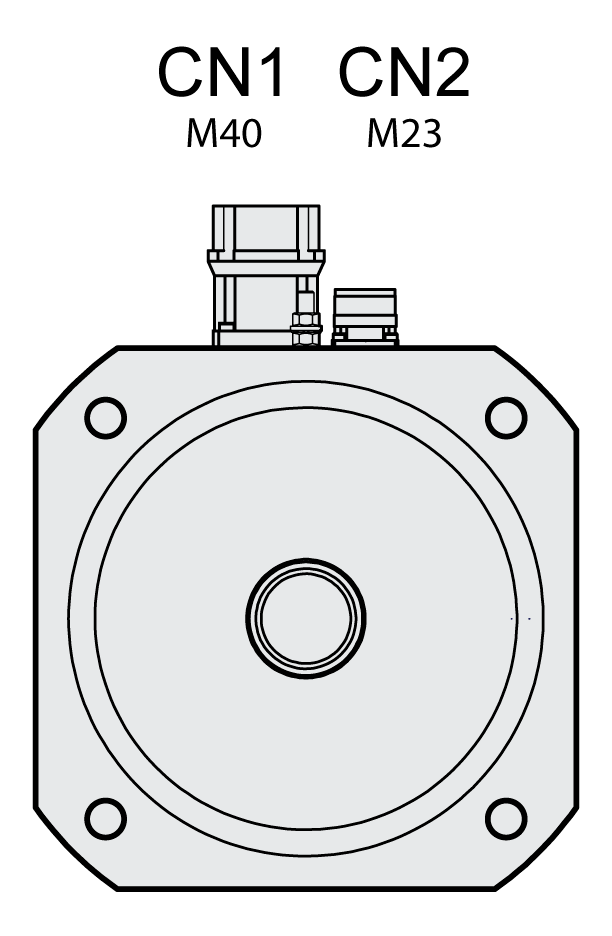

Resumen de conexiones
|
Resumen de las conexiones |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|

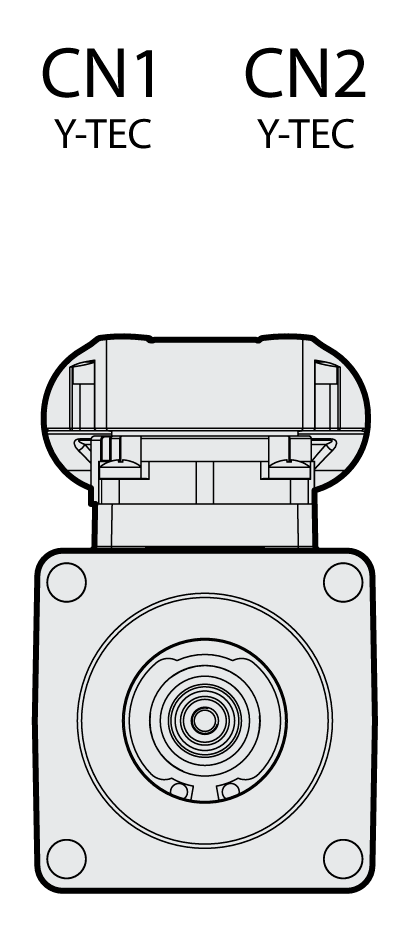

SH3040 |

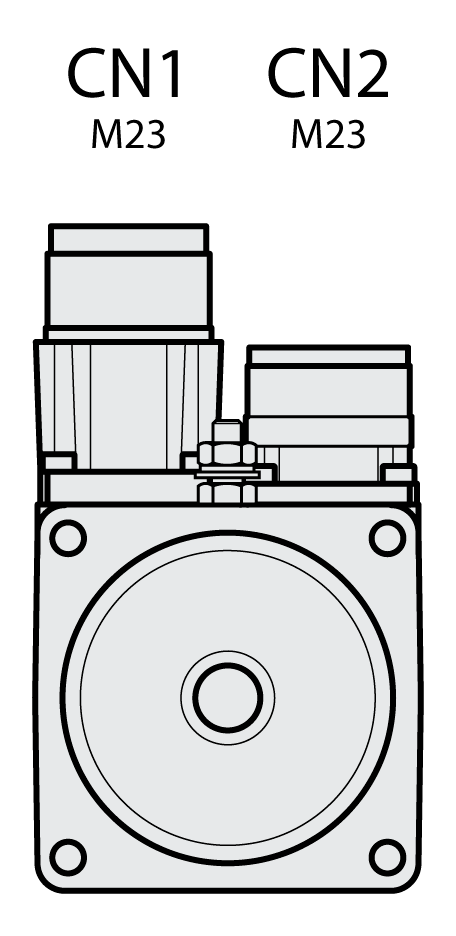

SH3055 |

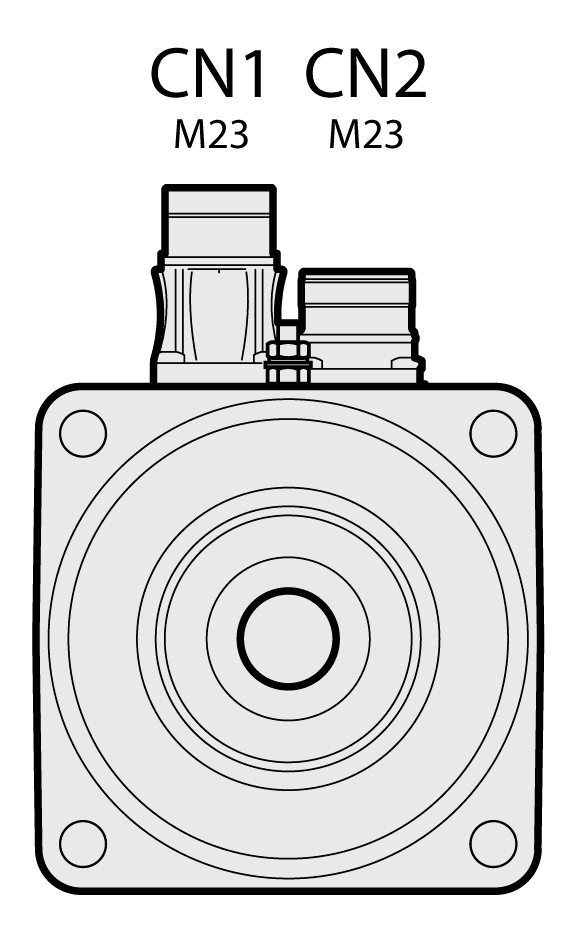

SH3070 |

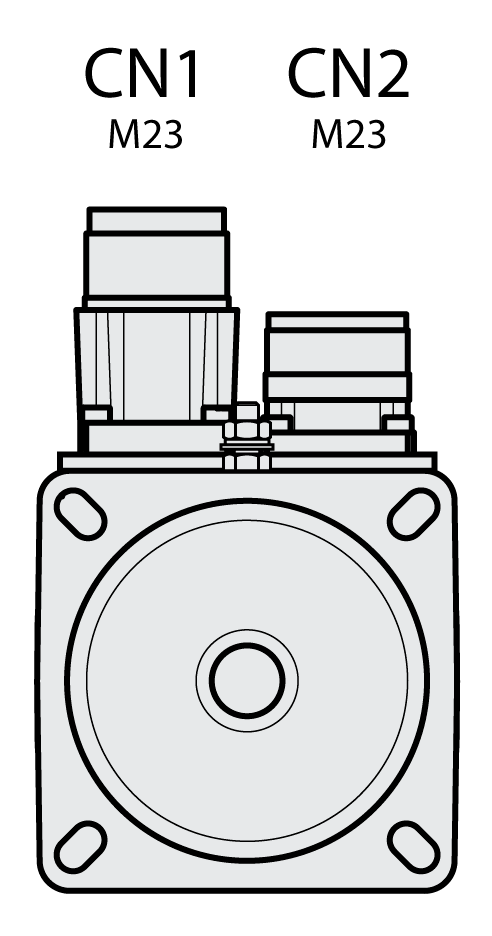

SH3100 |
||||||||
|
|
|
|
||||||||
|

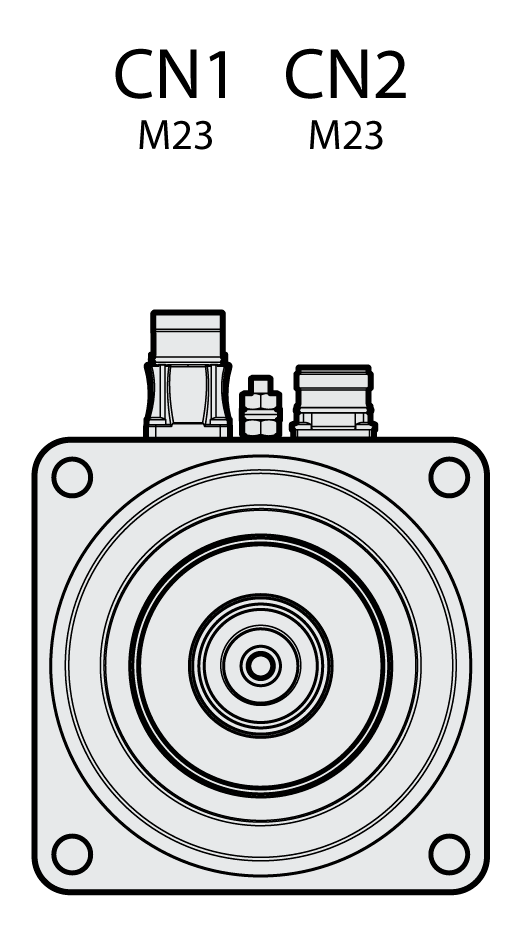

SH31401, SH31402 |
SH31403, SH31404 |
SH3205 |
|||||||||
|
|
|
|||||||||
|
(CN1) Conexión del motor (CN2) Conexión del encoder |
|||||||||||

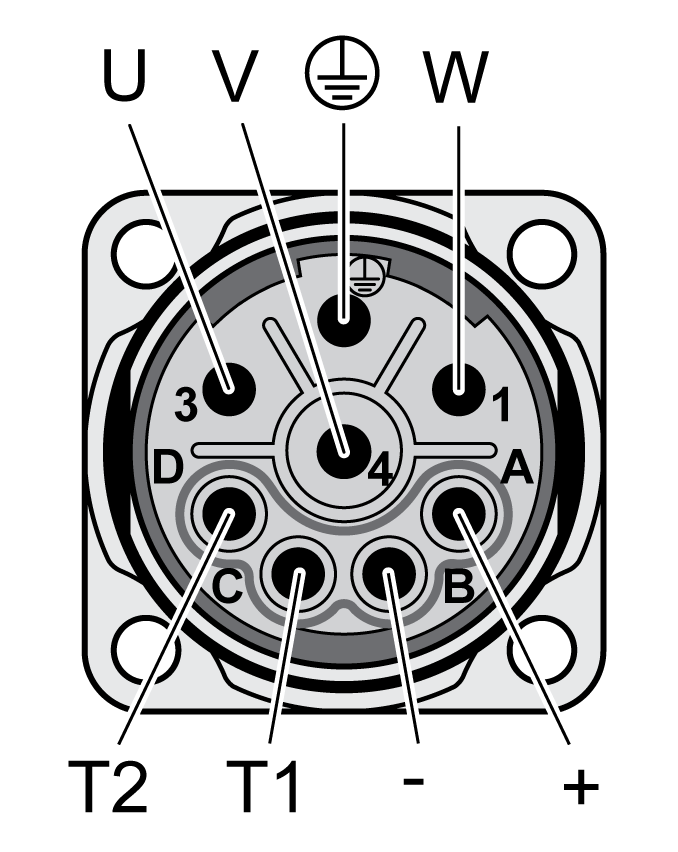

Conexión del motor CN1
Conector del motor para la conexión de las fases del motor y del freno de parada.
|
Y-TEC |

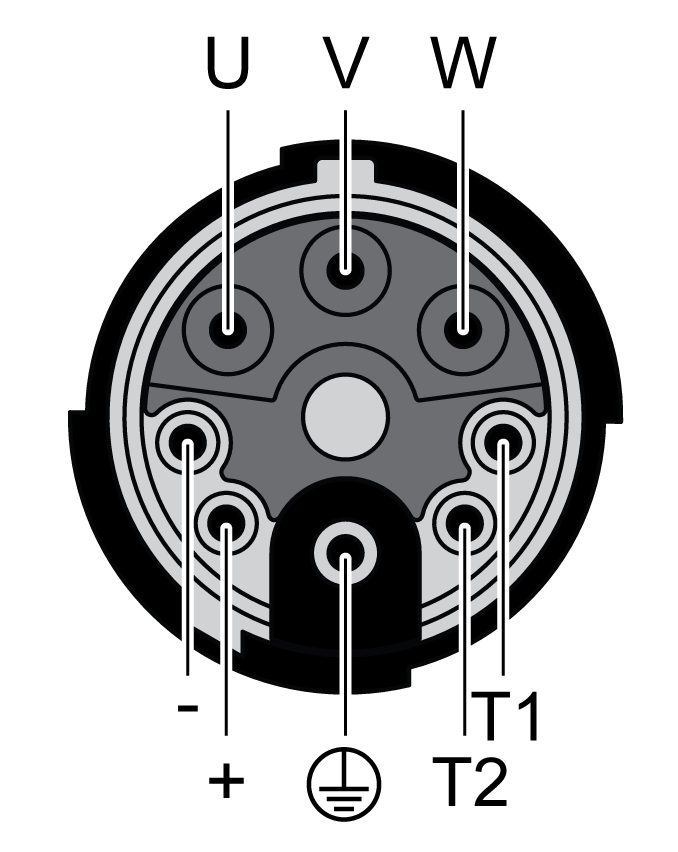

M23 |

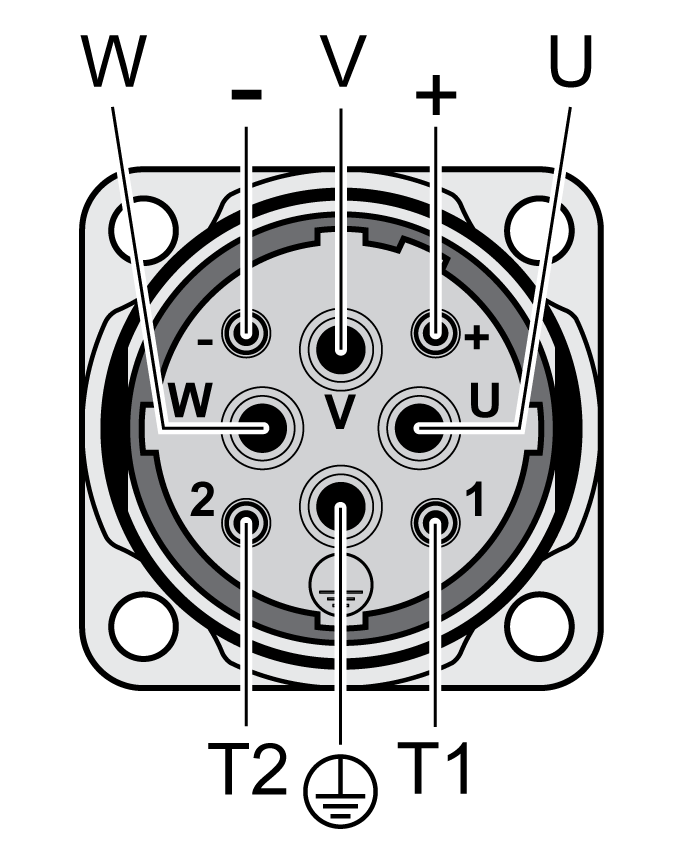

M40 |
|
|
|
Los circuitos del freno de parada y del sensor de temperatura cumplen los requisitos de MBTP.
|
Pin |
Significado |
Cables accesorios Color y número de conductores |
|---|---|---|
|
U |
Fase del motor U |
BK L1 o BK 1 |
|
V |
Fase del motor V |
BK L2 o BK 2 |
|
W |
Fase del motor W |
BK L3 o BK 3 |
|
PE |
Conductor de puesta a tierra de protección |
GN/YE |
|
+ |
Tensión de alimentación freno de parada 24 V CC |
WH o BK 8 |
|
- |
Potencial de referencia freno de parada 0 V CC |
GY o BK 7 |
|
T1 |
Sensor de temperatura + |
BK 6 |
|
T2 |
Sensor de temperatura - |
BK 5 |
|
SHLD |
Pantalla (en caja conector) |
- |

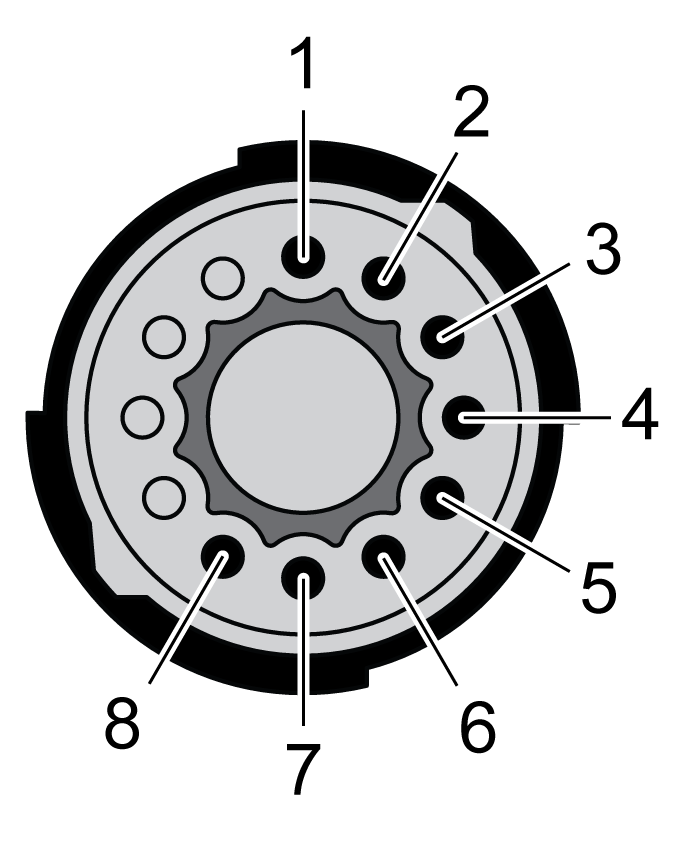

Conexión del encoder CN2 Y-TEC
Conector del encoder para la conexión del encoder SinCos (Single-Turn y Multi-Turn)
Los circuitos cumplen los requisitos de MBTP.
|
Pin |
Señal |
Significado |
Par(1) |
Cables accesorios Color del conductor |
|---|---|---|---|---|
|
1 |
COS_OUT |
Señal coseno |
2 |
GN |
|
2 |
REFCOS_OUT |
Referencia para señal coseno, 2,5 V |
2 |
YE |
|
3 |
SIN_OUT |
Señal seno |
1 |
WH |
|
4 |
REFSIN_OUT |
Referencia para señal seno, 2,5 V |
1 |
BN |
|
5 |
DATA+ |
Datos de recepción, datos de transmisión |
3 |
GY |
|
6 |
DATA- |
Datos de recepción y datos de transmisión, invertidos |
3 |
PK |
|
7 |
ENC+10V |
Tensión de alimentación de 7 ... 12 V |
4 |
RD |
|
8 |
ENC_0V |
Potencial de referencia(2) |
4 |
BL |
|
SHLD |
Pantalla (en caja conector) |
- |
- |
|
|
(1) Los pares de señal deben ser trenzados (2) La conexión ENC_0V de la tensión de alimentación no está unida a la carcasa del encoder. |
||||

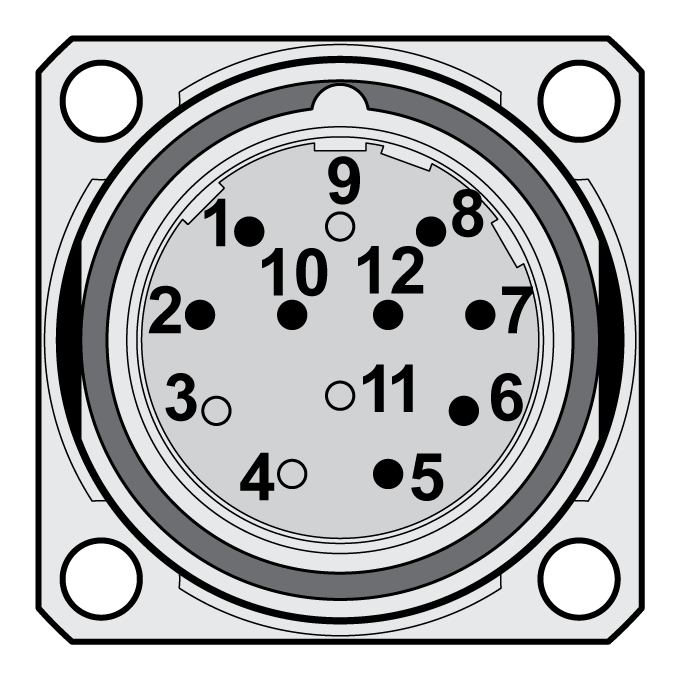

Conexión del encoder CN2 M23
Conector del encoder para la conexión del encoder SinCos (Single-Turn y Multi-Turn)
Los circuitos cumplen los requisitos de MBTP.
|
Pin |
Señal |
Significado |
Cables accesorios Color del conductor |
|---|---|---|---|
|
1 |
REFCOS_OUT |
Referencia para señal coseno, 2,5 V |
YE |
|
2 |
DATA+ |
Datos de recepción, datos de transmisión |
GY |
|
5 |
SIN_OUT |
Señal seno |
BN |
|
6 |
REFSIN_OUT |
Referencia para señal seno, 2,5 V |
WH |
|
7 |
DATA- |
Datos de recepción y datos de transmisión, invertidos |
PK |
|
8 |
COS_OUT |
Señal coseno |
GN |
|
10 |
ENC_0V |
Potencial de referencia(1) |
BL |
|
12 |
ENC+10V |
Tensión de alimentación de 7 ... 12 V |
RD |
|
SHLD |
Pantalla (en caja conector) |
- |
|
|
(1) La conexión ENC_0V de la tensión de alimentación no está unida a la carcasa del encoder. |
|||
