Conectores y asignaciones de conectores para motores con conexión de un cable (SH3 OMC)
Resumen de conexiones
|

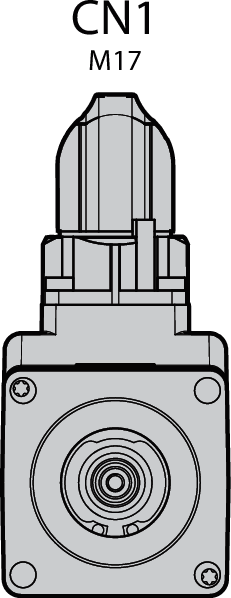

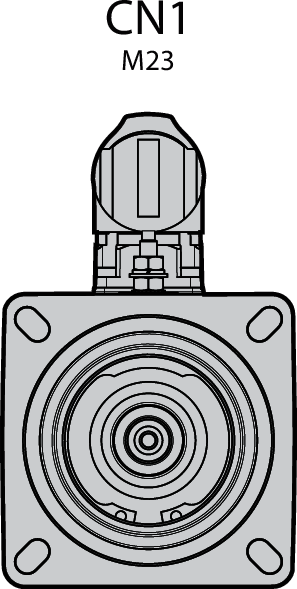

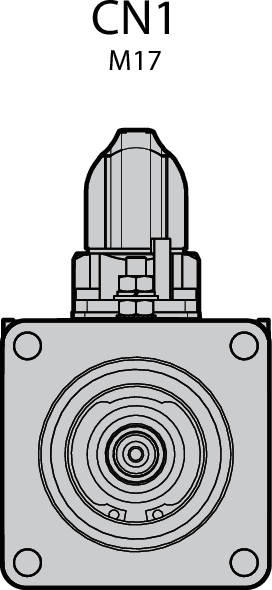

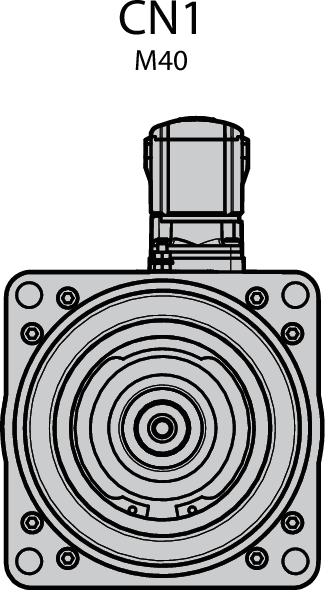

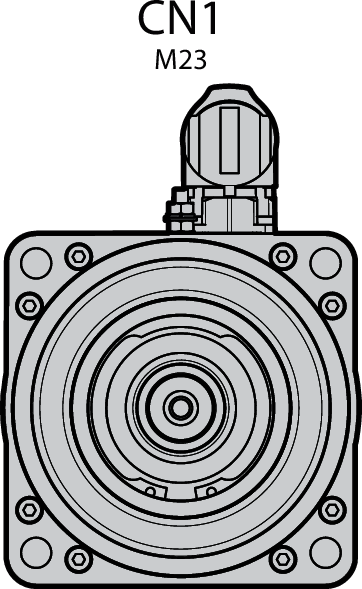

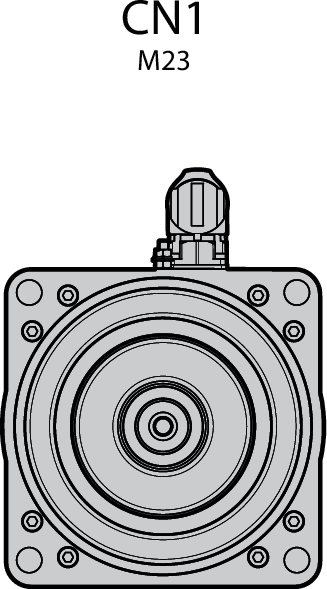

Resumen de las conexiones |
||
|---|---|---|
|
SH3040 |
SH3055 |
SH3070 |
|
|
|
|
SH3100 |
SH31401, SH31402 |
SH31403, SH31404 |
|
|
|
|
(CN1) Conexión de las fases del motor, el freno de parada y el encoder |
||

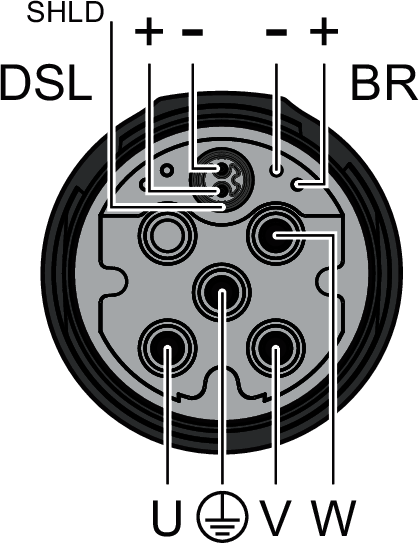

Conexión CN1

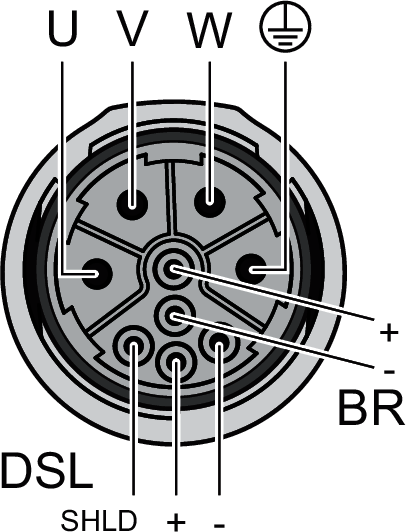

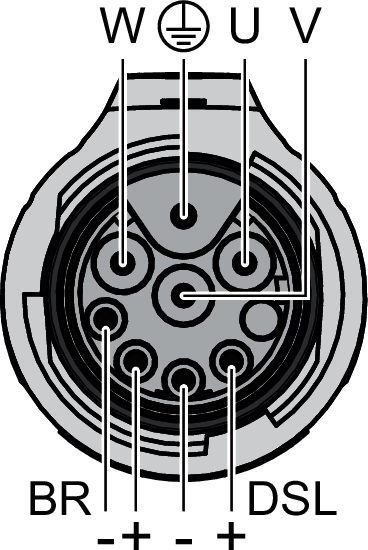

Conector para conexión de las fases del motor y del freno de parada:
|
M17 |
M23 |
M40 |
|
|
|
Los circuitos del freno de parada y del encoder cumplen los requisitos de MBTP.
|
Pin |
Significado |
Cables accesorios Color y número de conductores |
|---|---|---|
|
U |
Fase del motor U |
BK 1 |
|
V |
Fase del motor V |
BK 2 |
|
W |
Fase del motor W |
BK 3 |
|
PE |
Conductor de protección |
GN/YE |
|
BR+ |
Tensión de alimentación freno de parada 24 V CC |
BK 8 |
|
BR- |
Potencial de referencia freno de parada 0 V CC |
BK 7 |
|
DSL+ |
Tensión de alimentación encoder 10 V CC |
BU |
|
DSL- |
Potencial de referencia encoder 0 V CC |
WH |
|
SHLD |
Encoder apantallado |
- |
