Este módulo de ampliación es un módulo de entradas de 2 puntos/salidas de 1 punto con un bloque de terminales. Admite termoelemento y señales de termorresistencia.
Para obtener más información sobre el hardware, consulte TM2ALM3LT.
Si ha conectado físicamente el canal analógico para una señal de tensión y configura el canal para una señal de corriente en EcoStruxure Machine Expert, puede dañar el circuito analógico.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |

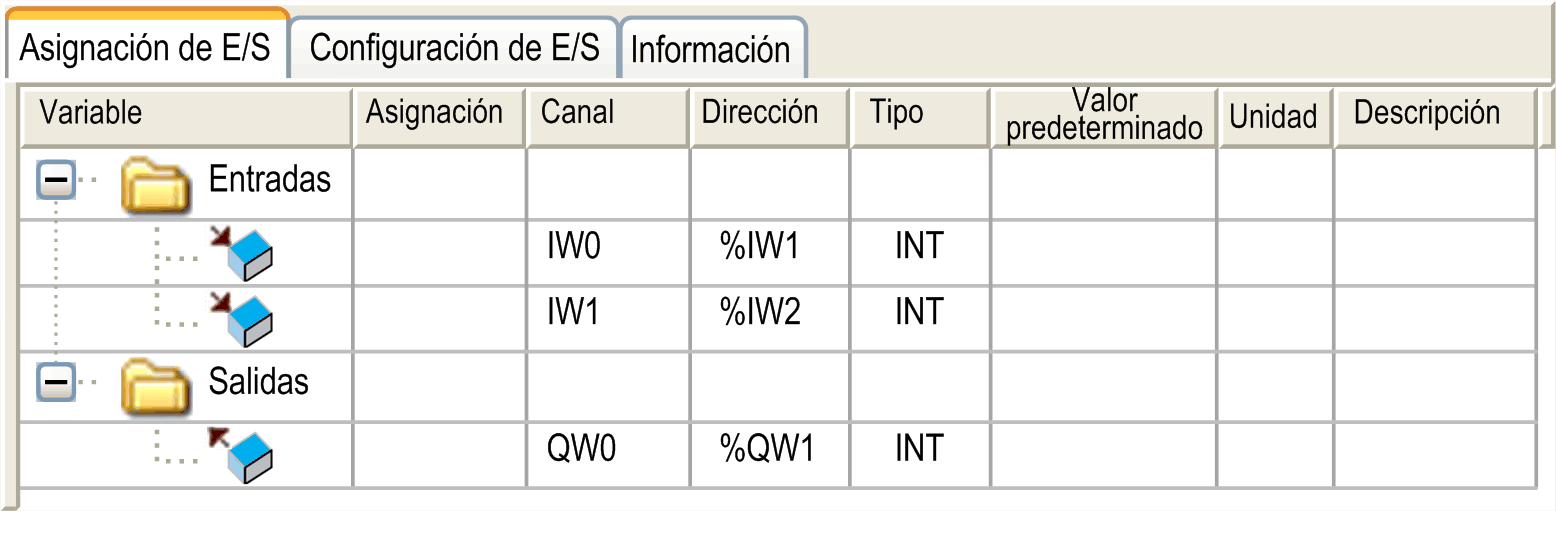

Identifica las direcciones de cada entrada y el nombre del canal:
|
Canal |
Tipo |
Valor predeterminado |
Descripción |
|
|---|---|---|---|---|
|
Entradas |
IW0 |
INT |
- |
Valor actual de la entrada 0 |
|
IW1 |
INT |
- |
Valor actual de la entrada 1 |
|
|
Salidas |
QW0 |
INT |
De -32768 a 32767 |
Palabra de comando de la salida 0 |
Para obtener más información genérica, consulte Descripción de la ficha Asignación E/S.

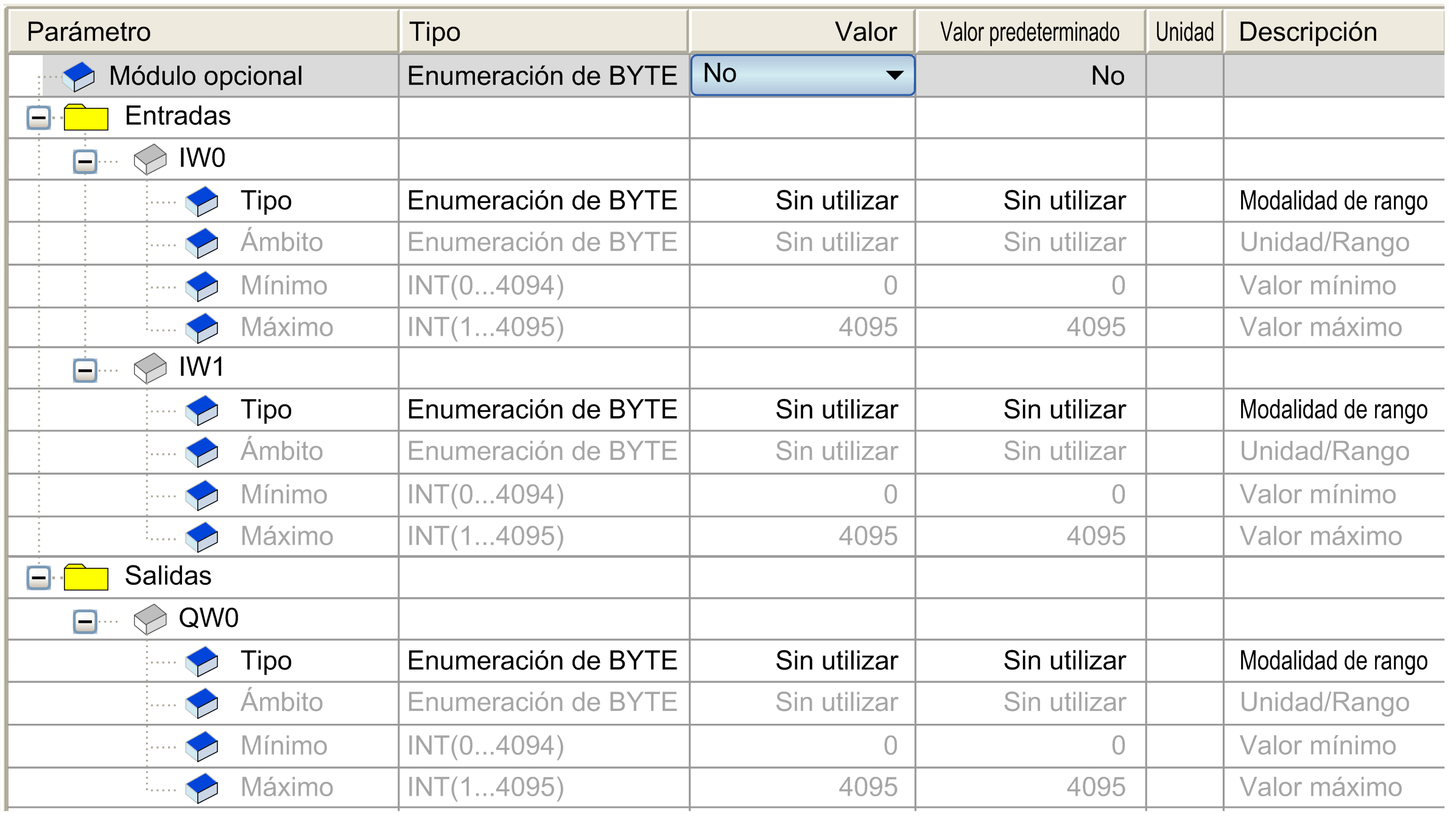

En esta tabla, podrá configurar el módulo como módulo opcional y configurar las entradas y salidas.
Si el módulo se encuentra conectado a un dispositivo distribuido, podrá configurar el comportamiento de retorno.
Para cada entrada, puede definir:
|
Parámetro |
Rango |
Valor predeterminado |
Descripción |
|
|---|---|---|---|---|
|
Tipo |
Sin utilizar PT100 Termoelemento K Termoelemento J Termoelemento T |
Sin utilizar |
Identifica la modalidad de un canal. |
|
|
Ámbito |
Normal Personalizado Centígrados (0,1 °C) Fahrenheit (0,1 °F) |
Normal |
Identifica el rango de valores de un canal. |
|
|
Mínimo |
Normal |
0 |
0 |
Especifica el límite de medida inferior. |
|
Centígrados (0,1 °C) |
Consulte la tabla siguiente. |
Consulte la tabla siguiente. |
||
|
Fahrenheit (0,1 °F) |
||||
|
Personalizado |
De -32768 a 32767 |
-32768 |
||
|
Máximo |
Normal |
4095 |
4095 |
Especifica el límite de medida superior. |
|
Centígrados (0,1 °C) |
Consulte la tabla siguiente. |
Consulte la tabla siguiente. |
||
|
Fahrenheit (0,1 °F) |
||||
|
Personalizado |
De -32768 a 32767 |
.32767 |
||
|
Ámbito |
Normal |
Centígrados (0,1 °C) |
Fahrenheit (0,1 °F) |
|||
|---|---|---|---|---|---|---|
|
Mínimo |
Máximo |
Mínimo |
Máximo |
Mínimo |
Máximo |
|
|
Termoelemento K |
0 |
4095 |
-2700 |
13700 |
-4540 |
24980 |
|
Termoelemento J |
0 |
4095 |
-2000 |
7600 |
-3280 |
14000 |
|
Termoelemento T |
0 |
4095 |
-2700 |
4000 |
-4540 |
7520 |
|
PT100 |
0 |
4095 |
-1000 |
5000 |
-1480 |
9320 |
Para cada salida, puede definir:
|
Parámetro |
Rango |
Valor predeterminado |
Descripción |
|
|---|---|---|---|---|
|
Tipo |
Sin utilizar 0 - 10 V De 4 a 20 mA |
Sin utilizar |
Identifica la modalidad de un canal. |
|
|
Ámbito |
Normal Personalizado |
Normal |
Identifica el rango de valores de un canal. |
|
|
Mínimo |
Normal |
0 |
0 |
Especifica el límite inferior. |
|
Personalizado |
De -32768 a 32767 |
-32768 |
||
|
Máximo |
Normal |
4095 |
4095 |
Especifica el límite superior. |
|
Personalizado |
De -32768 a 32767 |
32767 |
||
Para obtener más información genérica, consulte Descripción de la ficha Configuración de E/S.
