Diagrama de cableado de TM3TI4/TM3TI4G

Introducción

Estos módulos de ampliación tienen un bloque de terminales de tornillo o resorte extraíble para la conexión de las entradas y la fuente de alimentación.

Normas de cableado

Consulte la sección Prácticas recomendadas relativas al cableado.

Diagrama de cableado

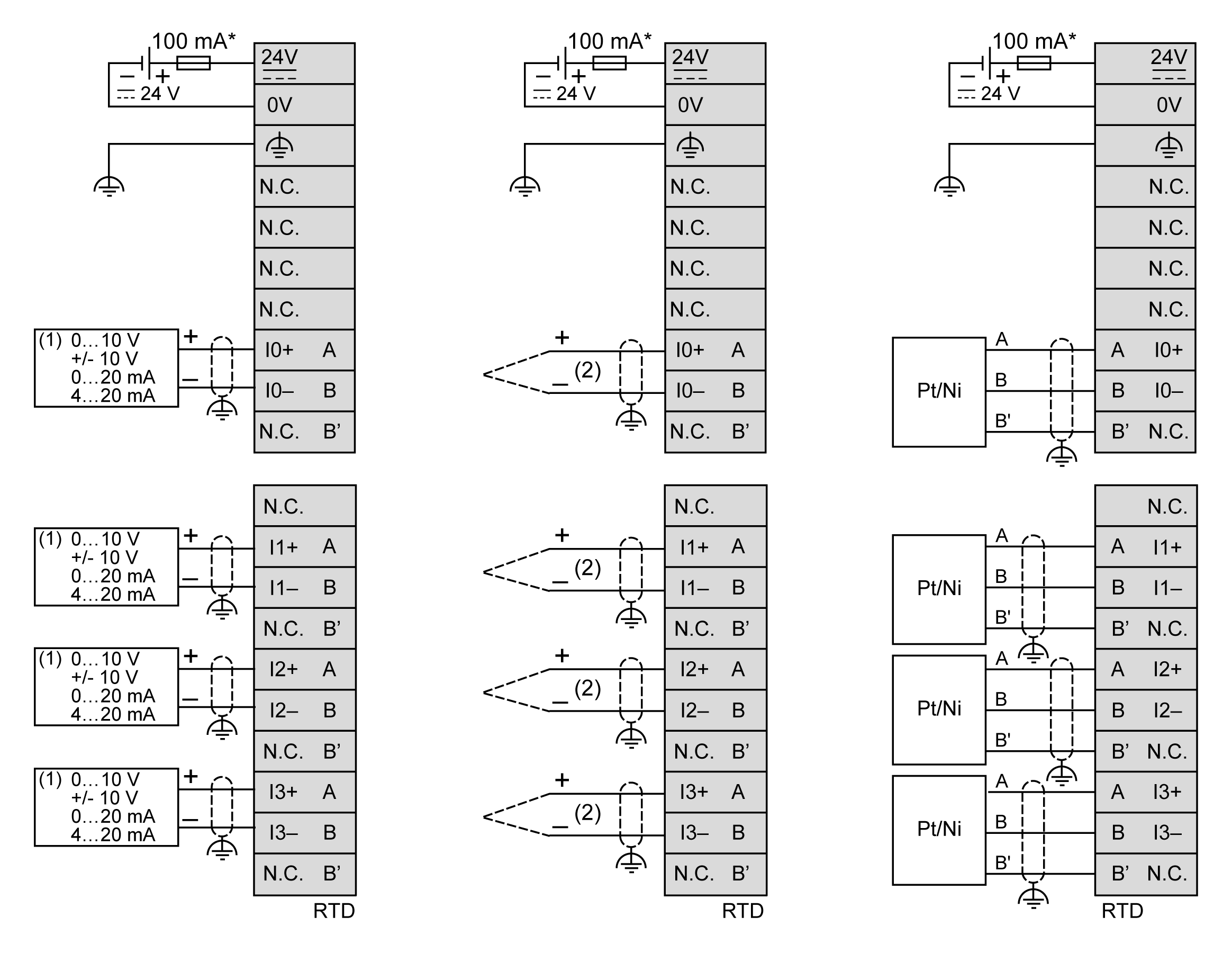

En la siguiente figura se representa la conexión entre las entradas, los sensores y sus líneas comunes:

* Fusible tipo T

(1) Dispositivo de salida analógica de tensión y corriente

(2) Sólo termoelemento aislado eléctricamente

RTD (A, B, B'): detector de temperatura de la resistencia

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
