Presentación del Acoplador de bus de línea serie TM3 Modbus

Descripción general

El Acoplador de bus de línea serie TM3 Modbus es un dispositivo diseñado para gestionar la comunicación de línea serie cuando se utilizan módulos de extensión TM2/TM3 en una arquitectura distribuida.

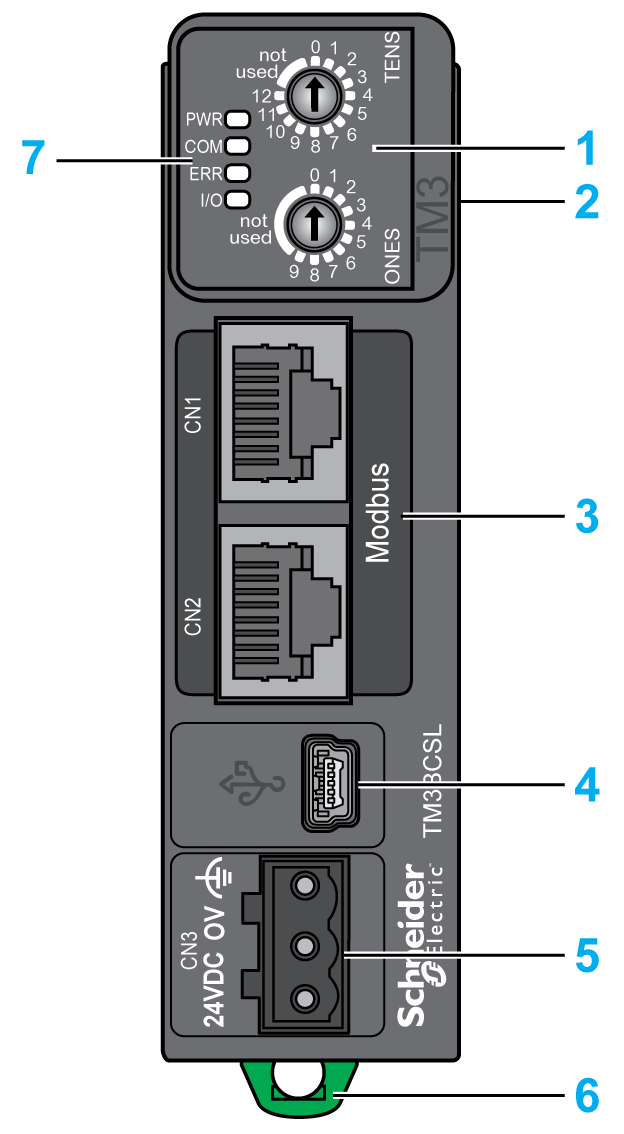

A continuación se indican los principales elementos del Acoplador de bus de línea serie TM3 Modbus:

1 Conmutadores rotativos

2 Conector de extensión para los módulos de extensión TM2/TM3

3 Dos (2) puertos RJ45 (RS-485) aislados (con cadena margarita)

4 Puerto de configuración USB mini-B

5 Fuente de alimentación de 24 V CC

6 Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.)

7 Indicadores LED de estado

Características principales

Característica	Valor
Fuente de alimentación nominal	24 V CC
Peso	100 g (3,53 oz)
Conmutador rotativo	2
Línea serie	2 puertos RJ45 (RS-485) aislados (con cadena margarita)
Tipo de conexión de la fuente de alimentación	Bloque de terminales de tornillo extraíble

Indicadores LED de estado

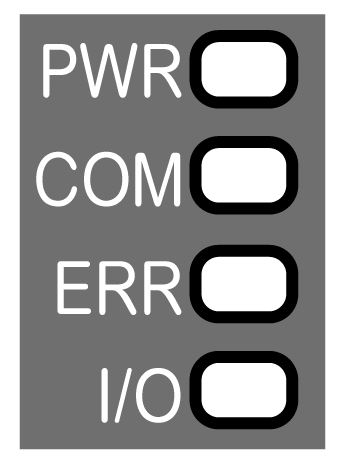

En el siguiente gráfico se muestran los indicadores LED del Acoplador de bus de línea serie TM3 Modbus:

En la tabla siguiente se describen los indicadores LED de estado:

LED	Color	Estado	Descripción
PWR	Verde	Encendido	Se aplica alimentación.
PWR	Verde	Apagado	Se ha retirado la alimentación. Todos los indicadores LED están apagados.
COM	Verde	Parpadeo	Envío y recepción de datos.
	Verde	Apagado	No se intercambian datos.
	Rojo	Parpadeo	El dispositivo está recibiendo una trama de datos incorrecta.
ERR	Rojo	Parpadeo	El dispositivo ha detectado un error recuperable en la mayoría de los casos. Ejemplo: Se ha cambiado la posición del conmutador rotativo durante la modalidad operativa. Vuelva a la posición inicial para restablecer el comportamiento del LED. Se ha detectado un error durante la actualización del firmware. Errores de comunicación y configuración.
ERR	Rojo	Apagado	No se ha detectado ningún error.
I/O	Verde	Parpadeo	El dispositivo ha recibido y aplicado la configuración de los módulos de extensión.
	Verde	Fijo	El dispositivo se está comunicando con los módulos de extensión.
	Verde Rojo	Parpadeo Fijo	La configuración física no concuerda con la configuración del software. No se produce ningún intercambio de datos (estado y E/S).
	Verde Rojo	Fijo Fijo	La configuración física no concuerda con la configuración del software. No se aplican datos de E/S.
	Verde Rojo	Fijo Parpadeo	Al menos un módulo de extensión TM2 o TM3 no respondió al acoplador de bus durante 10 ciclos consecutivos.
	Verde Rojo	Apagado	Sin configuración. El dispositivo no se está comunicando con los módulos de extensión.

NOTA: Con la excepción del LED PWR, cada LED está encendido unos segundos y, a continuación, se apaga durante la secuencia de inicio. Las normas de comportamiento de los indicadores LED se aplican una vez que la secuencia de arranque ha finalizado correctamente.
