Servidor web

Introducción

El Acoplador de bus TM3 admite un Servidor web, el cual permite acceder fácilmente a información como datos de configuración, estado del módulo, datos de E/S, estadísticas de red o información de diagnóstico. Para acceder a toda esta información esencial, tan solo necesita un navegador web.

Además, el Servidor web permite supervisar esta información, la red del acoplador de bus y las E/S de manera remota.

El acceso al Servidor web se realiza mediante HTTPS (conexiones seguras). No es compatible con HTTP (conexiones no seguras).

Para acceder al Servidor web a través del puerto USB y del puerto Ethernet del acoplador de bus, especifique la dirección IP o el nombre de host en la barra de direcciones. Puede utilizar las páginas del Servidor web para la configuración de red y el control de las salidas del módulo de E/S, así como para el diagnóstico y la supervisión de aplicaciones. Estas páginas están listas para su utilización con un navegador. No se necesita configuración ni programación.

Cualquier PC con un puerto USB (host) o una interfaz Ethernet se puede conectar al Servidor web a través de un navegador web.

Se puede acceder al Servidor web a través de los navegadores web que se indican a continuación:

Microsoft Internet Explorer (versión ≥11)
Google Chrome (versión ≥71)
Mozilla Firefox (versión ≥64)
Microsoft Edge (versión ≥42)

El Servidor web permite supervisar un acoplador de bus de manera remota, así como realizar diversas actividades de mantenimiento, incluidas las modificaciones de datos de módulos de salida y parámetros de configuración de red. Se debe tener cuidado para garantizar que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Defina una contraseña segura para el Servidor web y no permita que personas no autorizadas o sin la calificación adecuada usen esta función. Asegúrese de que hay un observador local, competente y cualificado presente cuando se maneja el controlador desde una ubicación remota. Debe tener una comprensión completa de la aplicación y la máquina/proceso que está controlando antes de intentar ajustar datos, detener una aplicación que se está ejecutando o iniciar el controlador remotamente. Tome las precauciones necesarias para asegurarse de que está manejando el controlador deseado. Para ello, tenga documentación de identificación clara en la aplicación del controlador y su conexión remota. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Defina una contraseña segura para el Servidor web y no permita que personas no autorizadas o sin la calificación adecuada usen esta función.
Asegúrese de que hay un observador local, competente y cualificado presente cuando se maneja el controlador desde una ubicación remota.
Debe tener una comprensión completa de la aplicación y la máquina/proceso que está controlando antes de intentar ajustar datos, detener una aplicación que se está ejecutando o iniciar el controlador remotamente.
Tome las precauciones necesarias para asegurarse de que está manejando el controlador deseado. Para ello, tenga documentación de identificación clara en la aplicación del controlador y su conexión remota.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

NOTA: El Servidor web solo debe usarlo personal autorizado y cualificado. Una persona cualificada es aquella que cuenta con capacidad y conocimientos relativos a la construcción y el funcionamiento de la máquina y el proceso controlado por la aplicación y su instalación, y que se ha formado en materia de seguridad para reconocer y evitar los peligros existentes. Schneider Electric no se hace responsable de ninguna de las consecuencias del uso de esta función.

Acceso al Servidor web

Las cuentas de usuario del Servidor web se pueden gestionar en MANTENIMIENTO/Cuentas de usuario.

De manera predeterminada, el nombre de usuario es Administrator y la contraseña es Administrator. La primera vez que se inicie sesión se debe cambiar la contraseña.

ADVERTENCIA
	ACCESO NO AUTORIZADO A DATOS Evite la exposición del dispositivo o la red del dispositivo a las redes públicas e Internet en la medida de lo posible. Cambie inmediatamente la contraseña predeterminada por una contraseña nueva y segura. No distribuya las contraseñas a personal no autorizado o no cualificado. Restrinja el acceso a personal no autorizado. Utilice capas de seguridad adicionales como VPN para el acceso remoto e instale mecanismos cortafuegos. Valide la eficacia de estas medidas periódica y frecuentemente. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

ACCESO NO AUTORIZADO A DATOS

Evite la exposición del dispositivo o la red del dispositivo a las redes públicas e Internet en la medida de lo posible.
Cambie inmediatamente la contraseña predeterminada por una contraseña nueva y segura.
No distribuya las contraseñas a personal no autorizado o no cualificado.
Restrinja el acceso a personal no autorizado.
Utilice capas de seguridad adicionales como VPN para el acceso remoto e instale mecanismos cortafuegos.
Valide la eficacia de estas medidas periódica y frecuentemente.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

NOTA: Una contraseña segura es aquella que no se ha compartido con personal no autorizado ni facilitado a personal no autorizado y que no contiene información personal u obvia. Además, una combinación de mayúsculas, minúsculas y números ofrece más seguridad. Debe elegir una contraseña con diez caracteres como mínimo.

Restablecimiento de la contraseña

Para restablecer la contraseña:

Paso	Acción
1	Conéctese al acoplador de bus mediante el puerto USB. Asegúrese de que el cable Ethernet esté desconectado.
2	Abra el navegador.
3	Introduzca la dirección IP 90.0.0.1.
4	Desplace la posición de cualquier conmutador rotativo a cualquier otra posición. Resultado: MS El indicador LED parpadea en rojo. Aparece el botón Restaurar cuentas de usuario.
5	Haga clic en Restaurar cuentas de usuario.
6	Desplace el conmutador rotativo desde la posición modificada a su posición anterior. Resultado: El botón Restaurar cuentas de usuario deja de mostrarse.

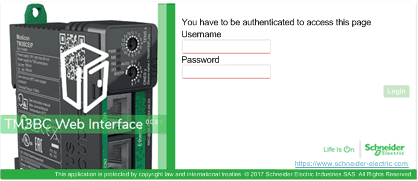

Página de Inicio de sesión

La página de inicio de sesión es el punto de entrada para autenticarse en el Servidor web. El certificado debe validarse. Para acceder a la página de inicio de sesión del sitio web que se muestra en la siguiente ilustración, teclee en el navegador la dirección IP del Acoplador de bus TM3 o la dirección IP 90.0.0.1 si está conectado mediante USB. Para iniciar sesión en el Servidor web, indique el nombre de usuario y la contraseña y haga clic en Inicio de sesión.

El Servidor web contiene las siguientes páginas:

INICIO
DIAGNÓSTICO
CONFIGURACIÓN
SUPERVISIÓN
MANTENIMIENTO

NOTA: El tiempo de espera de sesión para cada inicio de sesión es de diez minutos. Cuando no se realiza ninguna acción después de iniciar sesión, aparece la página de inicio si se pulsa algún botón. Es necesario volver a iniciar sesión con el nombre de usuario y la contraseña para acceder a las páginas web.

Página de INICIO

La página de INICIO muestra los detalles del producto del Acoplador de bus TM3.

La sección Identificación de la página de INICIO consta de:

Elemento	Descripción
Identificación
ID del proveedor	ID del fabricante del acoplador de bus
Nombre del proveedor	Nombre del proveedor del acoplador de bus
ID de producto	ID de producto del acoplador de bus
Nombre del producto	Nombre de producto del acoplador de bus
Referencia del producto	Referencia de producto del acoplador de bus
Número de serie	Número de serie del acoplador de bus
Ubicar dispositivo	Haga clic en el botón para ubicar el acoplador de bus. Los LED del acoplador de bus parpadean en rojo durante unos segundos.

Página de DIAGNÓSTICO

La página de DIAGNÓSTICO muestra el estado del acoplador de bus.

La página de DIAGNÓSTICO contiene las siguientes subpáginas:

Dispositivo
Ethernet
EtherNet/IP
Modbus TCP

DIAGNÓSTICO/Dispositivo

La subpágina de Dispositivo muestra los detalles sobre la identificación y el estado del acoplador de bus:

Elemento	Descripción
Estado
Causa de última parada	Muestra la causa de la última parada del acoplador de bus.
Puerto USB	Indica si hay un cable USB conectado al acoplador de bus.
Modalidad de funcionamiento	Muestra una de las siguientes modalidades de funcionamiento del acoplador de bus: Inactivo EtherNet/IP Modbus TCP Interfaz web Actualización de firmware en curso Tiempo de espera
Estado de configuración	Muestra uno de los siguientes estados de configuración del acoplador de bus: No configurado Configurado

DIAGNÓSTICO/Ethernet

En la subpágina Ethernet se muestra la configuración y el estado de la conexión Ethernet:

Elemento	Descripción
Configuración
Dirección MAC	Dirección MAC del acoplador de bus.
Modalidad	Muestra la modalidad IP del acoplador de bus: DHCP BOOTP Manual FDR
Dirección IP	Dirección IP del acoplador de bus
Máscara de subred	Máscara de subred del acoplador de bus
Dirección de pasarela	Dirección de pasarela del acoplador de bus
Resetear	Restablece todos los valores del contador a cero.
Actualizar	Actualiza los valores.
Estadísticas
TXBytes	Muestra el número de bytes transmitidos.
Tramas TX	Muestra el número de tramas transmitidas.
Tramas transmitidas erróneas	Muestra el número de tramas transmitidas con error.
RxBytes	Muestra el número de bytes recibidos.
Tramas RX	Muestra el número de tramas recibidas.
Tramas recibidas erróneas	Muestra el número de tramas recibidas con error.
Resetear	Restablece todos los valores del contador a cero.
Actualizar	Actualiza los valores.
RSTP (Rapid Spanning-Tree Protocol)
Estado de servicio	Muestra uno de los siguientes estados del acoplador de bus: En ejecución Detenido
ID del puente	Se compone de la Prioridad de puente y la dirección MAC.
Prioridad de puente	Solo lectura. La Prioridad de puente se define en MANTENIMIENTO/Ethernet.
Estado del puerto (1)	Muestra uno de los siguientes estados del puerto CN1: Deshabilitado Rechazando Aprendizaje Reenvío
Función del puerto (1)	Muestra una de las siguientes funciones del puerto CN1: Raíz Designado Copia de seguridad Alternativo Deshabilitado
Estado del puerto (2)	Muestra uno de los siguientes estados del puerto CN2: Deshabilitado Rechazando Aprendizaje Reenvío
Función del puerto (2)	Muestra una de las siguientes funciones del puerto CN2: Raíz Designado Copia de seguridad Alternativo Deshabilitado
Actualizar	Actualiza los valores.

DIAGNÓSTICO/EtherNet/IP

En la subpágina EtherNet/IP se muestra la información de estado de EtherNet/IP:

Elemento	Descripción
Resetear	Restablece todos los valores del contador a cero.
Actualizar	Actualiza los valores.
Estadísticas
Mensajes E/S TX	Muestra el número de mensajes de E/S transmitidos a través de EtherNet/IP.
Mensajes E/S RX	Muestra el número de mensajes de E/S recibidos a través de EtherNet/IP.
Mensajes E/S TX con errores	Muestra el número de mensajes de E/S erróneos que no se han transmitido a través de EtherNet/IP.
Mensajes E/S RX con errores	Muestra el número de mensajes de E/S erróneos que no se han recibido a través de EtherNet/IP.
Solicitudes de UCMM	Muestra el número de solicitudes de UCMM.

DIAGNÓSTICO/Modbus TCP

En la subpágina Modbus TCP se muestra la información de estado de Modbus TCP:

Elemento	Descripción
Resetear	Restablece todos los valores del contador a cero.
Actualizar	Actualiza los valores.
Estadísticas
Mensajes de TX	Muestra el número de mensajes Modbus transmitidos a través de Modbus TCP.
Mensajes de RX	Muestra el número de mensajes Modbus recibidos a través de Modbus TCP.
Mensajes de error	Muestra el número de mensajes de error Modbus detectados transmitidos a través de Modbus TCP.

CONFIGURACIÓN

En la página CONFIGURACIÓN se muestra la configuración de los módulos de E/S importada desde IO Configurator del acoplador de bus TM3. El formato del archivo de configuración es .SPF.

Elemento	Descripción
Barra de herramientas PROYECTO
Nuevo	Botón de solo lectura.
Abrir	Permite importar los archivos de configuración de los módulos de E/S generados por IO Configurator del acoplador de bus TM3. Haga clic en Abrir para importar los archivos.
Guardar	Botón de solo lectura.
Barra de herramientas CONFIGURACIÓN
Aplicar	Permite aplicar los archivos de configuración de los módulos de E/S en el Acoplador de bus TM3. Si la configuración no coincide con el hardware, se generará un mensaje de error.
Barra de herramientas DISPOSITIVOS	Barra de herramientas de solo lectura.

Página de SUPERVISIÓN

La página de SUPERVISIÓN muestra los módulos de extensión TM2 y TM3 que están conectados al Acoplador de bus TM3.

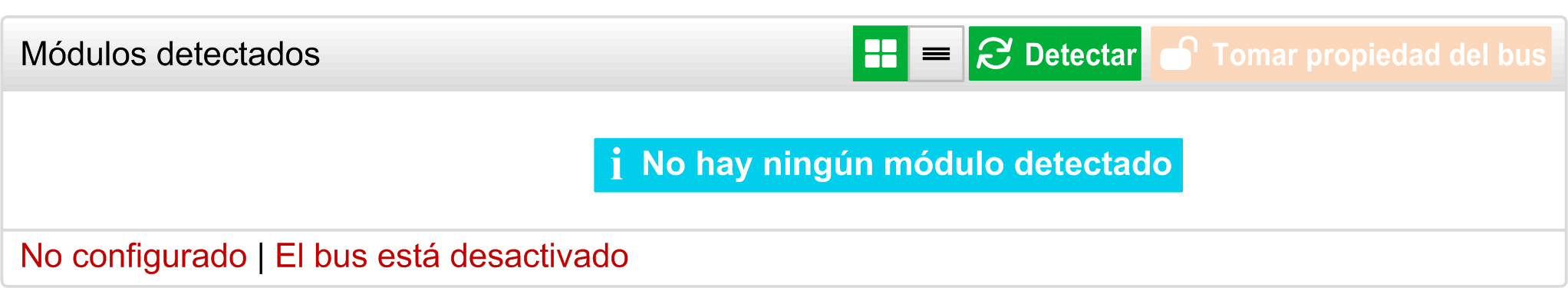

Página SUPERVISIÓN sin módulos detectados:

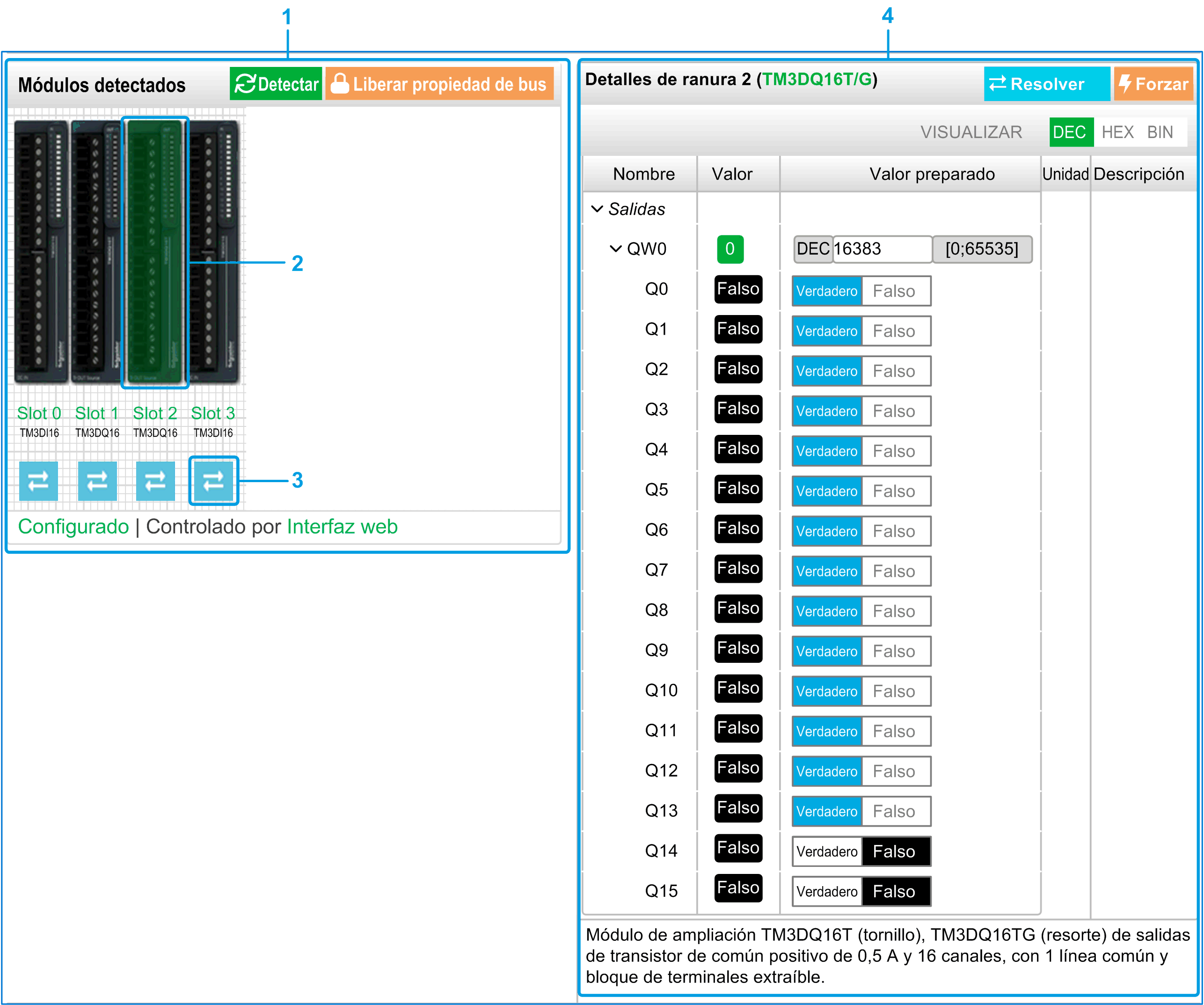

Página SUPERVISIÓN con módulos y detalles:

1 Monitoring del bus

2 Módulo seleccionado

3 Botón Reconcile

4 Detalles del módulo

La página SUPERVISIÓN muestra y describe todos los módulos detectados por el acoplador de bus y permite:

Ver el estado del módulo seleccionado (en ejecución o no en ejecución) y el protocolo utilizado.
Leer el valor de una entrada o una salida.
Forzar un valor en una salida haciendo clic en Forzar.
Identificar un módulo haciendo clic en Resolver.

Elemento	Descripción
Detectar	Permite detectar los módulos conectados al acoplador de bus.
Tomar propiedad del bus Liberar propiedad de bus	Reserva el bus para permitir forzar las salidas del módulo. Se puede hacer clic en el botón cuando el acoplador del bus está configurado y no controlado por un controlador (EtherNet/IP o Modbus TCP)⁽¹⁾. Resultado: Se le notifica que el bus de E/S está controlado por la interfaz web. Se pueden editar los valores de salida. Haga clic en Liberar propiedad de bus para liberar el control del bus de E/S.
(1) Cuando se conecta a EtherNet/IP, el bus de E/S está controlado, independientemente del estado del controlador. Cuando se conecta a Modbus TCP, el bus de E/S no está controlado cuando el controlador está en el estado `STOPPED`.

Elemento

Descripción

Detectar

Permite detectar los módulos conectados al acoplador de bus.

Tomar propiedad del bus

Liberar propiedad de bus

Reserva el bus para permitir forzar las salidas del módulo. Se puede hacer clic en el botón cuando el acoplador del bus está configurado y no controlado por un controlador (EtherNet/IP o Modbus TCP)⁽¹⁾.

Resultado: Se le notifica que el bus de E/S está controlado por la interfaz web. Se pueden editar los valores de salida.

Haga clic en Liberar propiedad de bus para liberar el control del bus de E/S.

(1) Cuando se conecta a EtherNet/IP, el bus de E/S está controlado, independientemente del estado del controlador. Cuando se conecta a Modbus TCP, el bus de E/S no está controlado cuando el controlador está en el estado STOPPED.

Detalles del módulo

En la vista de detalles del módulo se incluyen los siguientes datos:

Nombre de módulo y descripción
Estado del módulo
Una lista de sus E/S

Esta lista de E/S permite ver el valor de una entrada en tiempo real y escribir el valor de una salida.

La vista tiene botones de VISUALIZACIÓN para modificar el formato de los valores mostrados.

Forzado de salida

Cuando esté activado Tomar propiedad del bus, haga clic en un módulo para forzar sus salidas.
Establezca los valores de salida que desea forzar para el módulo en la columna Valores preparados de la lista de E/S.
Haga clic en el botón Forzar.

Resultado: Se muestra un mensaje.
Haga clic en Acepto para validar las modificaciones y enviarlas al acoplador del bus.

Haga clic en No acepto para cancelar las modificaciones.

Como los módulos no se identifican automáticamente, haga clic en el botón Resolver para identificar los módulos.

Página de MANTENIMIENTO

La página de MANTENIMIENTO permite ver y editar la configuración del acoplador de bus.

La página de MANTENIMIENTO contiene las siguientes subpáginas:

Cuentas de usuario
Configuración
Ethernet
Firmware
Firmware de módulos
Archivos de registro del sistema
Sustitución rápida de dispositivo (FDR, por sus siglas en inglés)

MANTENIMIENTO/Cuentas de usuario

Esta página permite introducir la contraseña de inicio de sesión para acceder al Servidor web:

Elemento	Descripción
Gestión de cuentas Seleccionar una cuenta para editarla
Nombre de usuario	Lista de las siguientes cuentas de usuario: Administrador La cuenta Administrador está configurada con una contraseña predefinida (Administrator / Administrator). Después de la primera conexión cambie la contraseña predefinida. Operador De forma predeterminada, esta cuenta está desactivada. Visualizador De forma predeterminada, esta cuenta está desactivada. NOTA: En función de la cuenta, tendrá acceso a determinadas páginas web. Consulte la siguiente tabla para saber qué páginas web están accesibles.
Habilitado	Aparece seleccionado si la cuenta está activada.
Gestión de cuentas Proporcionar una nueva contraseña para la cuenta
Contraseña actual	Introduzca la contraseña actual de la cuenta de usuario.
Nueva contraseña	Introduzca una contraseña para la cuenta de usuario. NOTA: Debe tener diez caracteres como mínimo y 32 como máximo, y constar de los caracteres alfanuméricos a-z, A-Z, 0-9. Para restablecer la contraseña, consulte Restablecimiento de la contraseña.
Confirmar contraseña nueva	Vuelva a introducir la contraseña de la cuenta seleccionada.
Aplicar	Guarda la nueva contraseña.

Esta tabla describe las páginas accesibles según la cuenta de usuario:

Páginas web	Subpáginas	Administrador	Operador	Visualizador
INICIO	–	✓	✓	✓
SUPERVISIÓN	–	✓	✓	–
DIAGNÓSTICO	Dispositivo	✓	✓	✓
	Ethernet	✓	✓	✓
	EtherNet/IP	✓	✓	✓
	Modbus TCP	✓	✓	✓
CONFIGURACIÓN	–	✓	–	–
MANTENIMIENTO	Configuración	✓	–	–
	Ethernet	✓	–	–
	Cuentas de usuario	✓	✓⁽¹⁾	✓⁽¹⁾
	Firmware	✓	–	–
	Archivos de registro del sistema - Syslog Server	✓	✓	–
	Archivos de registro del sistema - Syslog Server	✓	–	–
	FDR	✓	–	–
(1) Solo puede modificar su cuenta de usuario.

Notificación de uso del sistema

La subpágina le permite definir un mensaje de Notificación de uso del sistema que se muestra a los usuarios al iniciar sesión:

Elemento	Descripción
Notificación de uso del sistema
Habilitado	Si está seleccionada esta opción, podrá definir un mensaje que se mostrará al iniciar sesión.
Mensaje	Muestra el mensaje definido.
Resetear	Para restablecer el mensaje predeterminado.
Aplicar	Aplica sus cambios.

MANTENIMIENTO/Configuración

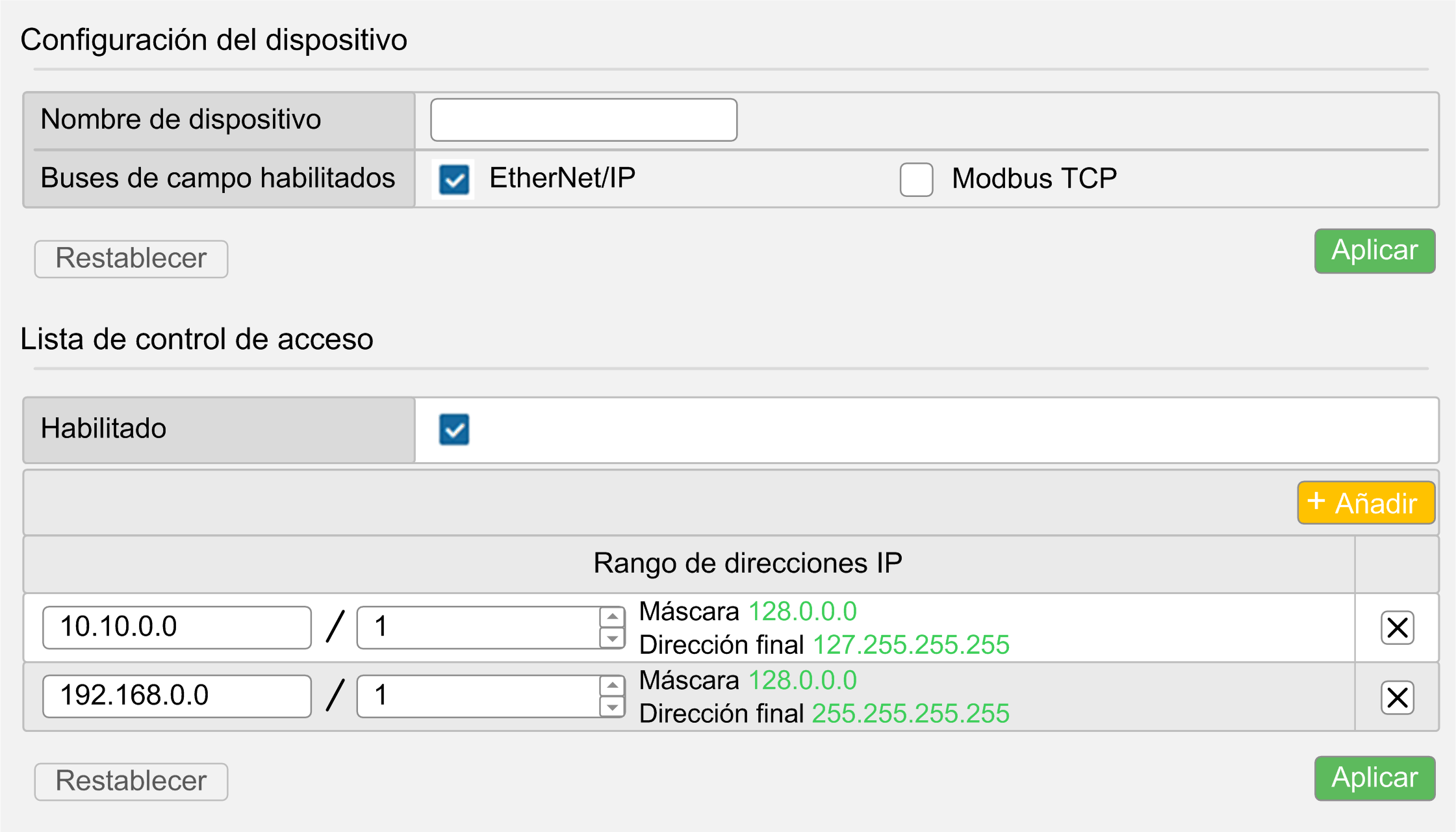

La siguiente ilustración muestra la subpágina de Configuración:

La subpágina Configuración permite cambiar los ajustes de configuración del acoplador de bus:

Página	Descripción
Configuración del dispositivo
Nombre del dispositivo	Nombre del acoplador del bus usado en la modalidad DHCP. Si se ha modificado el Nombre de dispositivo, apague y encienda el acoplador de bus para que se aplique el cambio.
Buses de campo habilitados	Permite seleccionar los tipos de comunicación: EtherNet/IP Modbus TCP
Cancelar	Cancela los ajustes de configuración.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
Lista de control de acceso (ACL)
Habilitado	Activa o desactiva la gestión de la ACL. Actívela para configurar los rangos de direcciones IP permitidos para comunicarse con el acoplador de bus.
Añadir	Añade una línea de rango de direcciones IP.
Rango de direcciones IP	Muestra los rangos de las direcciones IP. Cada línea corresponde a un rango de direcciones IP permitidos para comunicarse con el acoplador de bus. El primer campo representa la dirección IP de inicio. El segundo es el número de bits libres. El número máximo de rangos es 10.
Cancelar	Cancela los ajustes de configuración.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
SNMP
Habilitado	Habilita o deshabilita la gestión de SNMP. De manera predeterminada, esta opción está deshabilitada.
Cadena de comunidad de solo lectura	Muestra el nombre de la comunidad. Permite modificar el nombre de la comunidad. El número máximo de caracteres es 16.
Cancelar	Cancela los ajustes de configuración.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
Coherencia de datos de Modbus TCP
Habilitado	Permite mantener una copia interna de los registros de datos de entrada (3000-3499 o 13000-13499) desde la recepción de la primera petición de lectura hasta la recepción de la segunda petición de lectura O BIEN hasta que transcurre el tiempo de espera de supervisión. Se habilita de manera predeterminada cuando la configuración de los módulos de E/S necesita más de 124 palabras para leer los datos de la entrada.
Cancelar	Cancela los ajustes de configuración.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
Configuración del módulo TM3 e IP mediante comandos Modbus
Habilitado	Permite al controlador enviar la configuración del TM3 a través de peticiones Modbus.
Cancelar	Cancela los ajustes de configuración.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
Servicios de dispositivo
Descubrimiento (DPWS)
Habilitado	Permite la localización del acoplador de bus en la LAN a través de IPv6 o IPv4. De manera predeterminada, esta opción está habilitada.
Cancelar	Cancela los ajustes de configuración.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
(1) Para modificar la configuración de Setup, hay que apagar y encender el acoplador de bus para aplicar los ajustes de configuración.

MANTENIMIENTO/Ethernet

En la subpágina Ethernet, podrá cambiar la configuración de red:

Elemento	Descripción
Configuración de red
Modalidad	Permite seleccionar las siguientes modalidades de funcionamiento del acoplador de bus: Manual DHCP BOOTP
Dirección IP	Dirección IP del acoplador de bus. Para obtener más información, consulte Acoplador de bus TM3 - Guía de hardware.
Máscara de subred	Máscara de subred del acoplador de bus.
Dirección de pasarela	Dirección de pasarela del acoplador de bus.
Aplicar⁽¹⁾	Guarda los ajustes de configuración.
Cancelar	Cancela los ajustes de configuración.
Prueba de ping
Dirección IP de destino	Permite introducir la dirección IP de destino para comprobar si el acoplador de bus puede conectar con el dispositivo de la red.
Ping	Envía un mensaje a la dirección IP.
Configuración RSTP
Habilitado	Activa o desactiva la configuración de RSTP.
Prioridad de puente	Configurar la prioridad del conmutador que se va a elegir como conmutador de raíz. Un número bajo representa una prioridad alta.
Tiempo de saludo (milisegundos)	Ficha de solo lectura. Intervalo entre la generación de los mensajes de configuración del protocolo spanning-tree por parte del conmutador de raíz. Estos mensajes significan que el conmutador está operativo.
Intervalo máximo (milisegundos)	Ficha de solo lectura. El número de segundos que espera un conmutador sin recibir mensajes de configuración del protocolo spanning-tree antes de intentar realizar una configuración.
Retardo de avance (milisegundos)	Ficha de solo lectura. El número de segundos que espera el puerto antes de cambiar de los estados de registro y escucha al estado de reenvío del protocolo spanning-tree.
(1) Para modificar la configuración de Ethernet, hay que apagar y encender el acoplador de bus para aplicar los ajustes de configuración.

MANTENIMIENTO/Firmware

La subpágina de Firmware muestra la versión del firmware del Acoplador de bus TM3 y permite actualizar su firmware:

Elemento	Descripción
Firmware actual
Firmware	Versión del firmware
Interfaz web	Versión del Servidor web
Actualización de firmware Seleccione una nueva versión de firmware
Seleccionar	Permite seleccionar el nuevo archivo de firmware para el acoplador de bus.
Aplicar	Permite aplicar el nuevo firmware.

NOTA: No se puede actualizar el firmware cuando el Acoplador de bus TM3 intercambia datos cíclicamente con el Logic/Motion Controller. Para asegurarse de que el acoplador de bus no está intercambiando datos, consulte SUPERVISIÓN.

Para actualizar el firmware del acoplador de bus:

Paso	Acción
1	Desconecte la alimentación del acoplador de bus.
2	Ajuste el conmutador rotativo ONES en la posición AUTO.
3	Conecte el cable Ethernet.
4	Conecte la alimentación del acoplador de bus.
5	Inicie sesión en el Servidor web.
6	Verifique, en la página de SUPERVISIÓN, que el acoplador de bus no esté intercambiando datos con el controlador.
7	Haga clic en MANTENIMIENTO/Firmware.
8	Haga clic en Seleccionar y, a continuación, seleccione el archivo de firmware. Resultado: Aparecerá una ventana de confirmación.
9	Haga clic en Acepto. Resultado: Cuando concluye la carga y verificación del archivo, se muestra una ventana de confirmación.
10	Haga clic en Sí para cerrar la ventana de confirmación y, a continuación, haga clic en Aplicar. Resultado: Cuando concluye la actualización del firmware, aparece un mensaje para informarle de que la actualización del firmware se ha realizado correctamente.

MANTENIMIENTO/Firmware de módulos

La subpágina Firmware de módulos muestra la versión del firmware de los módulos configurados y permite actualizar su firmware:

Elemento	Descripción
Resumen del firmware de los módulos
Slot	Número de slot del módulo
Referencia	Referencia del módulo
Firmware actual	Versión del firmware del módulo
Gestión del firmware de los módulos Seleccione una nueva versión de firmware
Seleccionar	Permite seleccionar el nuevo archivo de firmware para el módulo. NOTA: Solo puede seleccionarse un único archivo de firmware. Se actualizan todos los módulos del bus que corresponden al firmware seleccionado.
Aplicar	Permite aplicar el nuevo firmware.

NOTA: No se puede actualizar el firmware cuando el Acoplador de bus TM3 intercambia datos cíclicamente con el Logic/Motion Controller. Para asegurarse de que el acoplador de bus no está intercambiando datos, consulte SUPERVISIÓN.

NOTA: La actualización del firmware no es compatible con los módulos de extensión TM3DM16R y TM3DM32R.

Para actualizar el firmware del módulo:

Paso	Acción
1	Desconecte la alimentación del acoplador de bus.
2	Ajuste el conmutador rotativo en la posición de configuración de dirección, por ejemplo, ONES en 1, TENS en 0.
3	Conecte el cable USB.
4	Conecte la alimentación del acoplador de bus.
5	Inicie sesión en el Servidor web.
6	Verifique, en la página de SUPERVISIÓN, que el acoplador de bus no esté intercambiando datos con el controlador.
7	Haga clic en MANTENIMIENTO/Firmware de módulos.
8	Haga clic en Seleccionar y, a continuación, seleccione el archivo de firmware. Resultado: Se selecciona el archivo de firmware.
9	Haga clic en Aplicar. Resultado: Aparecerá una ventana de confirmación.
10	Haga clic en Acepto. Resultado: Se muestra una ventana de reinicio.
11	Haga clic en Sí. Resultado: El archivo se verifica y descarga. A continuación, se muestra una ventana de confirmación. El Acoplador de bus TM3 se reinicia y se muestra una ventana de confirmación.	Haga clic en No. Resultado: Se cancela la actualización del firmware.

MANTENIMIENTO/Archivos de registro del sistema

En la subpágina Archivos de registro del sistema se enumeran los archivos de registro. Parte de la información de los archivos de registro proviene de interacciones internas del firmware, por lo que está previsto que la use el servicio técnico de Schneider Electric:

Elemento	Descripción
Archivos de registro
Nombre	Muestra la lista de los archivos de registro.
Tamaño	Muestra el tamaño de los archivos de registro.
Descargar	Permite descargar los archivos de registro.
Servidor de registros del sistema
Habilitado	Habilite o deshabilite el SysLog Server. De manera predeterminada, esta opción está deshabilitada.
Puerto (TCP)	Ficha de solo lectura. Número de puerto TCP del SysLog Server.
Dirección IP	Permite establecer la dirección IP del acoplador de bus.
Cancelar	Cancela los ajustes de configuración.
Aplicar	Guarda los ajustes de configuración.
Acción
Enviar mensaje de prueba	Permite enviar un mensaje de prueba almacenado en la carpeta /usr/Syslog.

MANTENIMIENTO/Sustitución rápida de dispositivo (FDR, por sus siglas en inglés)

Activación de la modalidad FDR:

El servicio de Sustitución rápida de dispositivo (FDR) permite sustituir un dispositivo inoperativo por otro nuevo sin necesidad de configurarlo.

Modalidad	Posición de los conmutadores rotativos
Modalidad FDR habilitada	TENS: entre 09 y 15	ONES: entre 0 y 9

Elemento	Descripción
Configuración del dispositivo
Nombre del dispositivo	Nombre del acoplador de bus. La sintaxis es TM3BCEIP_+XXY (XX representa la posición del conmutador TENS y Y la posición del conmutador rotativo ONES). NOTA: Si el acoplador de bus se encuentra en la modalidad AUTO, el nombre podría no respetar esta sintaxis.
Ethernet Mode	Manual DHCP BOOTP FDR
Configuración FDR
Estado	Habilitado Deshabilitado
Copia de seguridad automática	Permite habilitar o deshabilitar la copia de seguridad automática. Cuando se selecciona el TM3BCEIP, envía el archivo .prm al servidor FDR, respetando para ello la temporización configurada en el periodo de copia de seguridad automática.
Periodo de copia de seguridad automática (segundos)	Permite establecer el período de copia de seguridad (entre 600 y 90 000 segundos). El valor predeterminado para el período de copia de seguridad es de 1800 segundos.
Control Configuration	Cuando FDR está activado y Copia de seguridad automática está desmarcado: Servidor: durante el arranque, el TM3BCEIP solicita el archivo .prm y aplica la configuración. Almacenado: durante el arranque, el TM3BCEIP no solicita el archivo .prm y aplica la configuración existente. Cuando FDR está activado y Copia de seguridad automática está marcado con un período de copia de seguridad de 600 segundos: Servidor: durante el arranque, el TM3BCEIP solicita el archivo .prm y aplica la configuración. El TM3BCEIP genera y transmite el archivo .prm al servidor cada 600 segundos. Almacenado: durante el arranque, el TM3BCEIP no solicita el archivo .prm y aplica la configuración existente. El TM3BCEIP genera y transmite el archivo .prm al servidor cada 600 segundos.
Cancelar	Cancela cualquier cambio que se haya realizado en los valores.
Aplicar	Guarda los valores en la memoria Flash.
Restauración de FDR
Estado actual	Inactivo Restauración en curso Error
Último error	Sin error Archivo vacío Sin archivos No se encontró el servidor Error genérico
Restaurar configuración	Permite restaurar manualmente (mediante su descarga) el archivo de parámetros del dispositivo del servidor FDR al acoplador de bus y aplicar la configuración recibida sin reiniciar. Este botón no estará activo si el acoplador de bus se controla mediante el controlador o vía web.
Implementación de FDR
Estado actual	Inactivo Inserción de configuración completada Error
Último error	Sin error Archivo vacío Sin archivos No se encontró el servidor Error genérico
Insertar configuración	Permite realizar manualmente una copia de seguridad del archivo de parámetros del dispositivo del acoplador de bus al servidor FDR (mediante su carga).
