Riel de sección Top Hat (riel DIN)
Dimensiones del riel de sección Top Hat (riel DIN)
Puede montar el controlador o el receptor y sus ampliaciones en un riel de sección Top Hat (riel DIN) de 35 mm (1,38 in). El riel DIN se puede fijar en una superficie de montaje lisa, suspender de un bastidor EIA o montar en un armario NEMA.
Rieles de sección Top Hat (riel DIN) simétricos

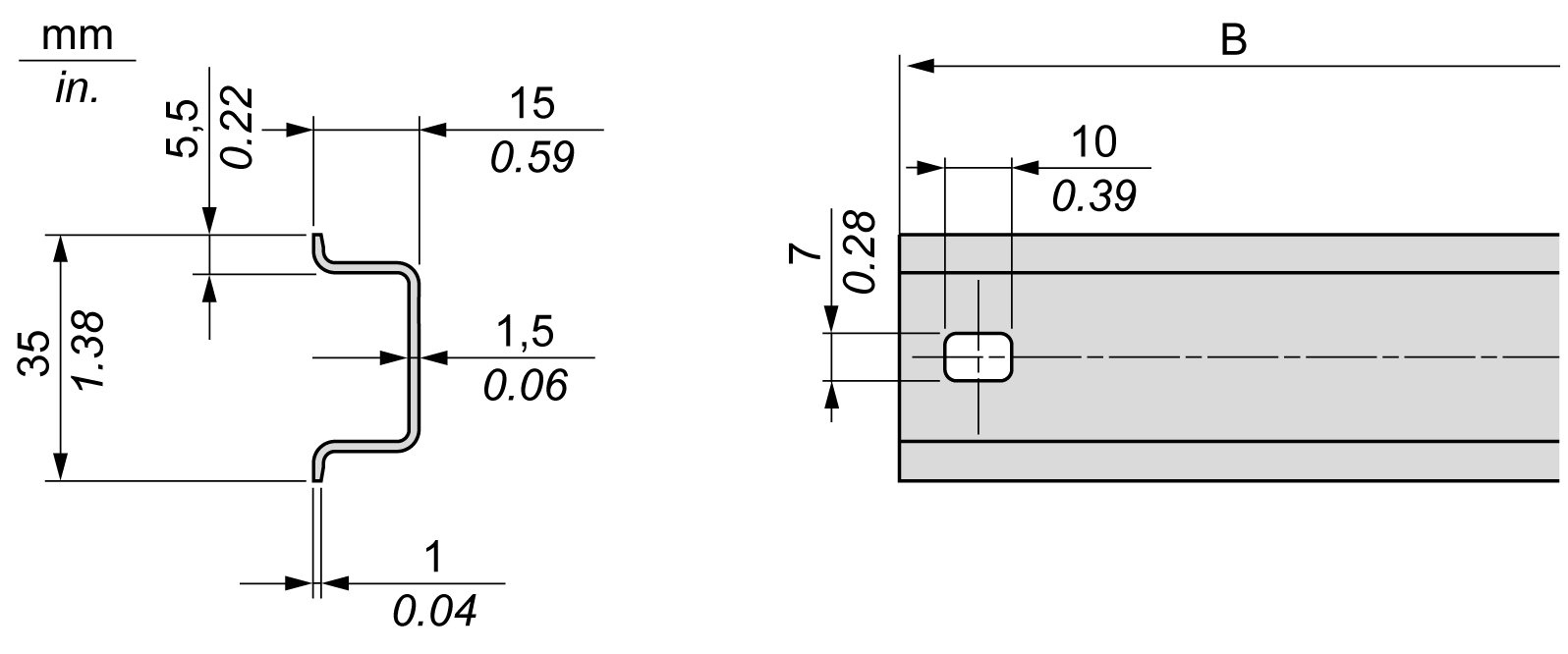

En la ilustración y la tabla siguientes se indican las referencias de los rieles de sección Top Hat (riel DIN) para la gama de montaje en pared:
|
Referencia |
Tipo |
Longitud del riel (B) |
|---|---|---|
|
NSYSDR50A |
A |
450 mm (17,71 in) |
|
NSYSDR60A |
A |
550 mm (21,65 in) |
|
NSYSDR80A |
A |
750 mm (29,52 in) |
|
NSYSDR100A |
A |
950 mm (37,40 in) |

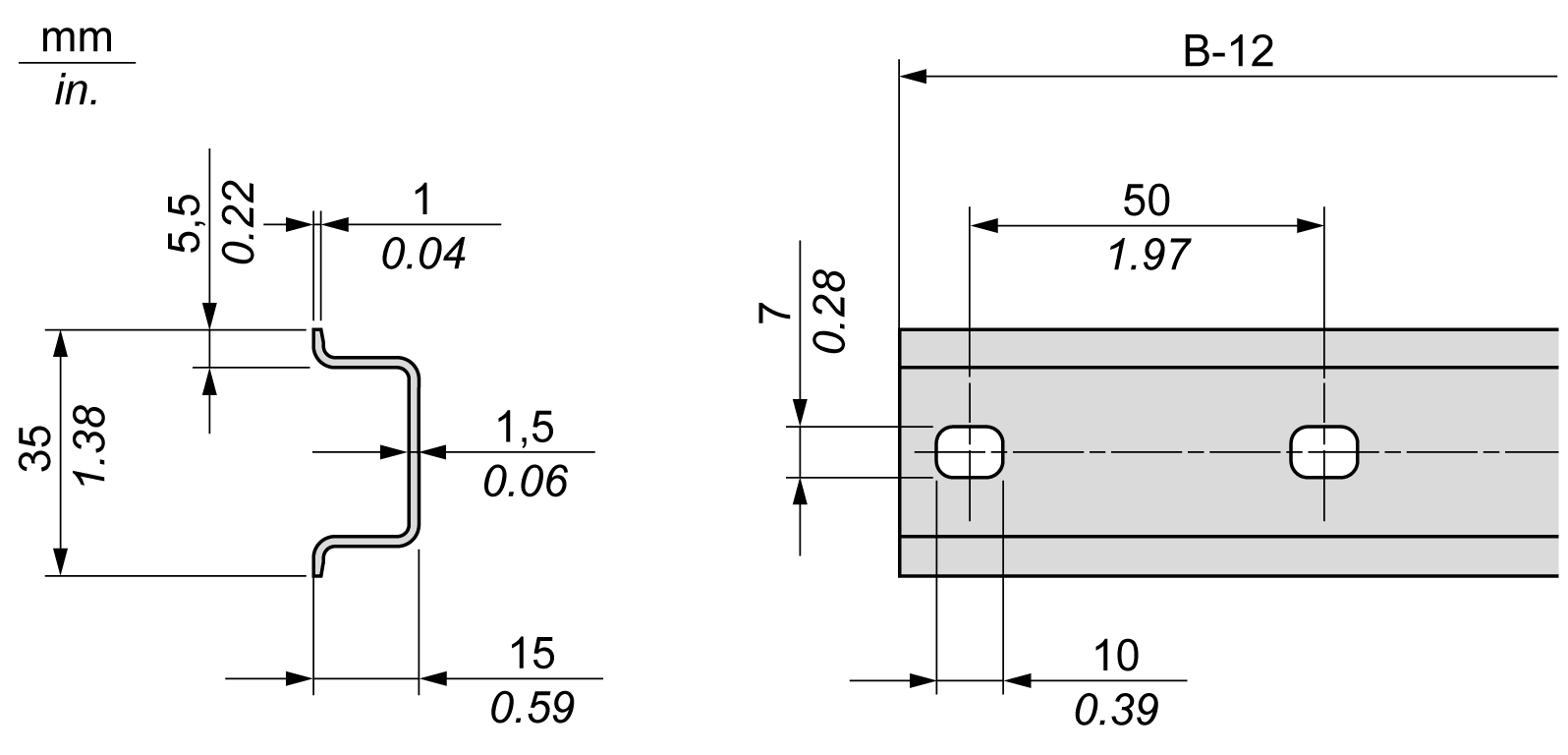

En la ilustración y la tabla siguientes se indican las referencias de los rieles de sección Top Hat (riel DIN) simétricos para la gama de carcasas de metal:
|
Referencia |
Tipo |
Longitud del riel (B: 12 mm) |
|---|---|---|
|
NSYSDR60 |
A |
588 mm (23,15 in) |
|
NSYSDR80 |
A |
788 mm (31,02 in) |
|
NSYSDR100 |
A |
988 mm (38,89 in) |
|
NSYSDR120 |
A |
1188 mm (46,77 in) |

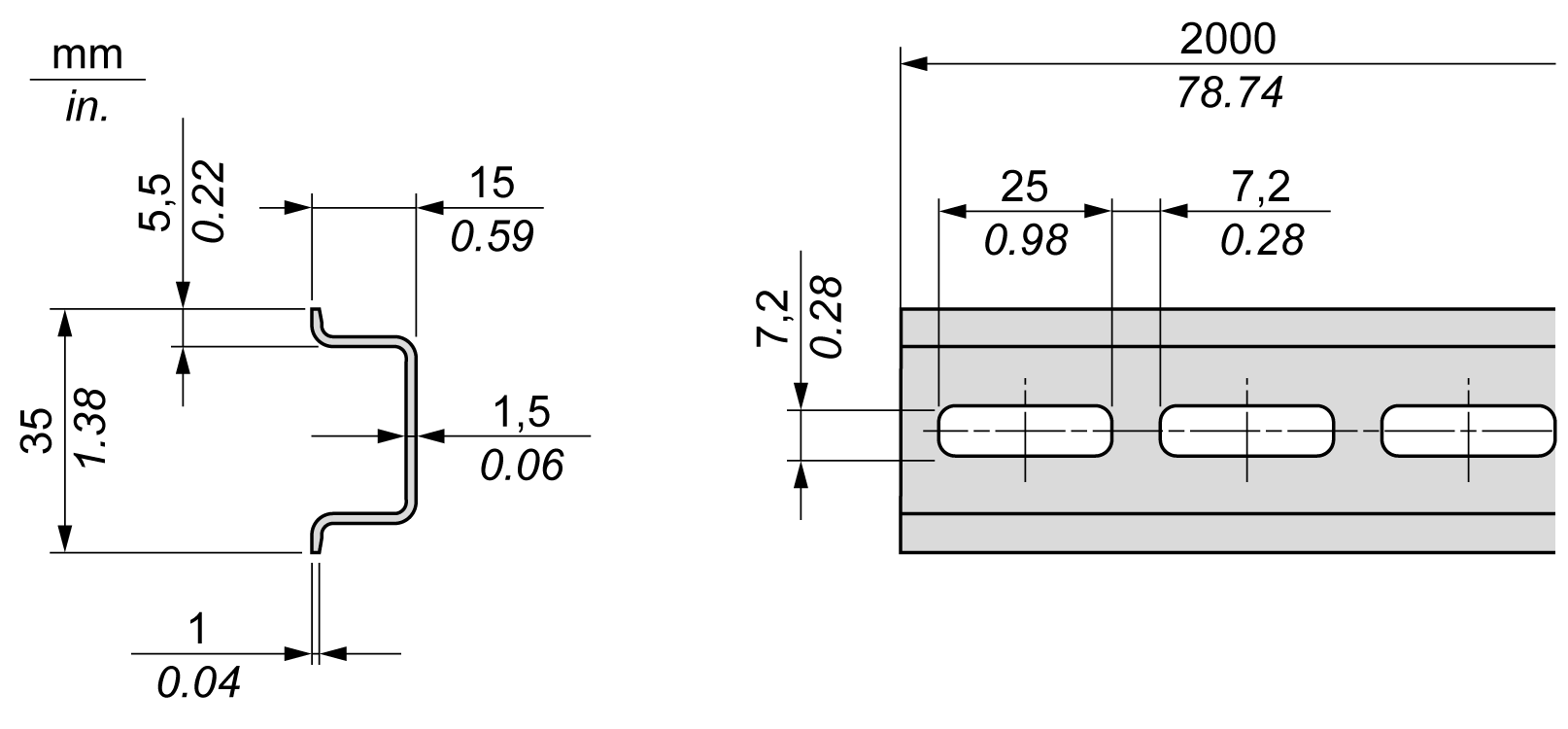

En la ilustración y la tabla siguientes se indican las referencias de los rieles de sección Top Hat (riel DIN) simétricos de 2000 mm (78,74 in):
|
Referencia |
Tipo |
Longitud del riel |
|---|---|---|
|
NSYSDR2001 |
A |
2000 mm (78,74 in) |
|
NSYSDR200D2 |
A |
|
|
1 Acero galvanizado sin perforaciones 2 Acero galvanizado perforado |
||
Rieles de sección Top Hat (riel DIN) de doble perfil

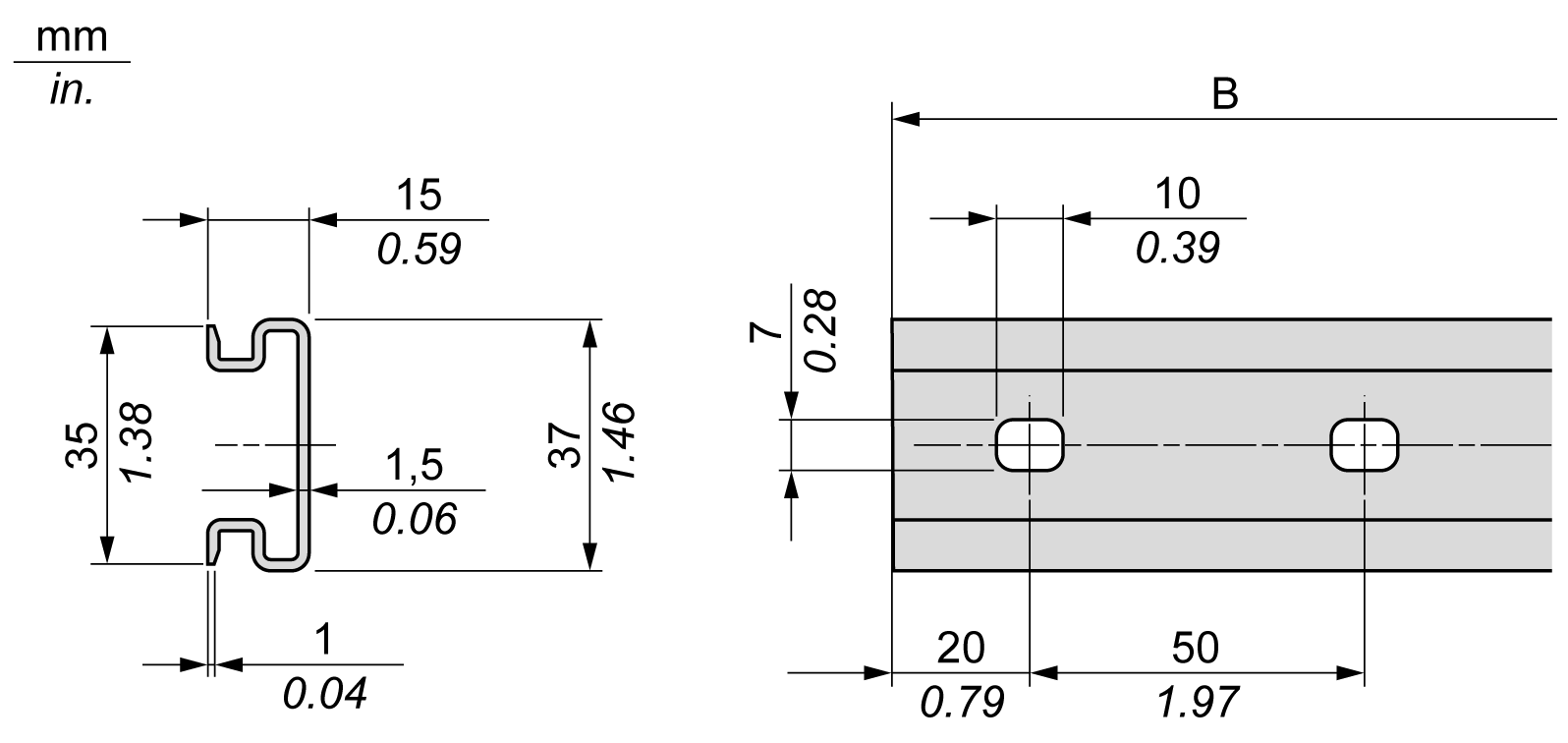

En la ilustración y la tabla siguientes se indican las referencias de los rieles de sección Top Hat (riel DIN) de doble perfil para la gama de montaje en pared:
|
Referencia |
Tipo |
Longitud del riel (B) |
|---|---|---|
|
NSYDPR25 |
W |
250 mm (9,84 in) |
|
NSYDPR35 |
W |
350 mm (13,77 in) |
|
NSYDPR45 |
W |
450 mm (17,71 in) |
|
NSYDPR55 |
W |
550 mm (21,65 in) |
|
NSYDPR65 |
W |
650 mm (25,60 in) |
|
NSYDPR75 |
W |
750 mm (29,52 in) |

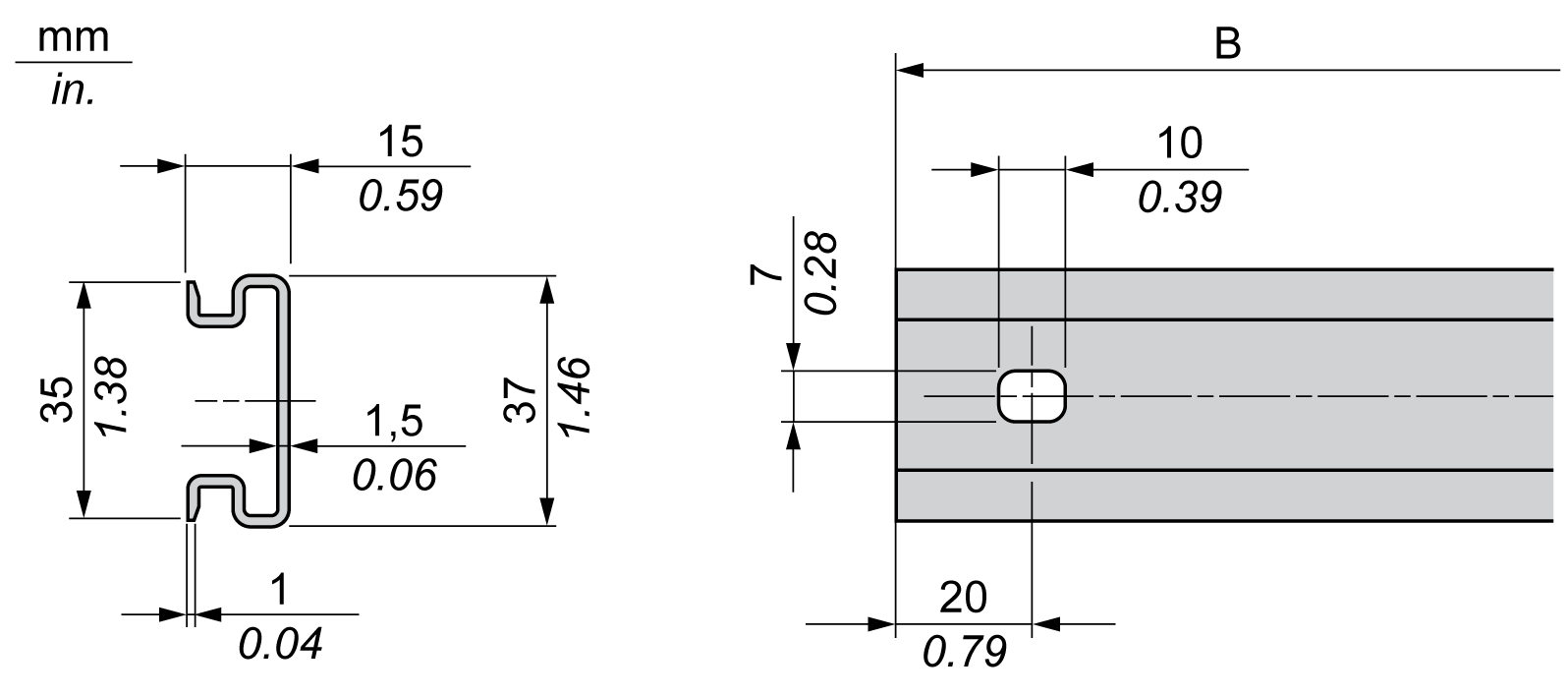

En la ilustración y la tabla siguientes se indican las referencias de los rieles de sección Top Hat (riel DIN) de doble perfil para la gama de montaje en el suelo:
|
Referencia |
Tipo |
Longitud del riel (B) |
|---|---|---|
|
NSYDPR60 |
F |
588 mm (23,15 in) |
|
NSYDPR80 |
F |
788 mm (31,02 in) |
|
NSYDPR100 |
F |
988 mm (38,89 in) |
|
NSYDPR120 |
F |
1188 mm (46,77 in) |
