Diagrama de cableado de TM3DM8R/TM3DM8RG

Introducción

Estos módulos de ampliación tienen un bloque de terminales de tornillo o resorte extraíble para la conexión de las entradas, las salidas y la fuente de alimentación.

Normas de cableado

Consulte la sección Prácticas recomendadas relativas al cableado.

Diagrama de cableado

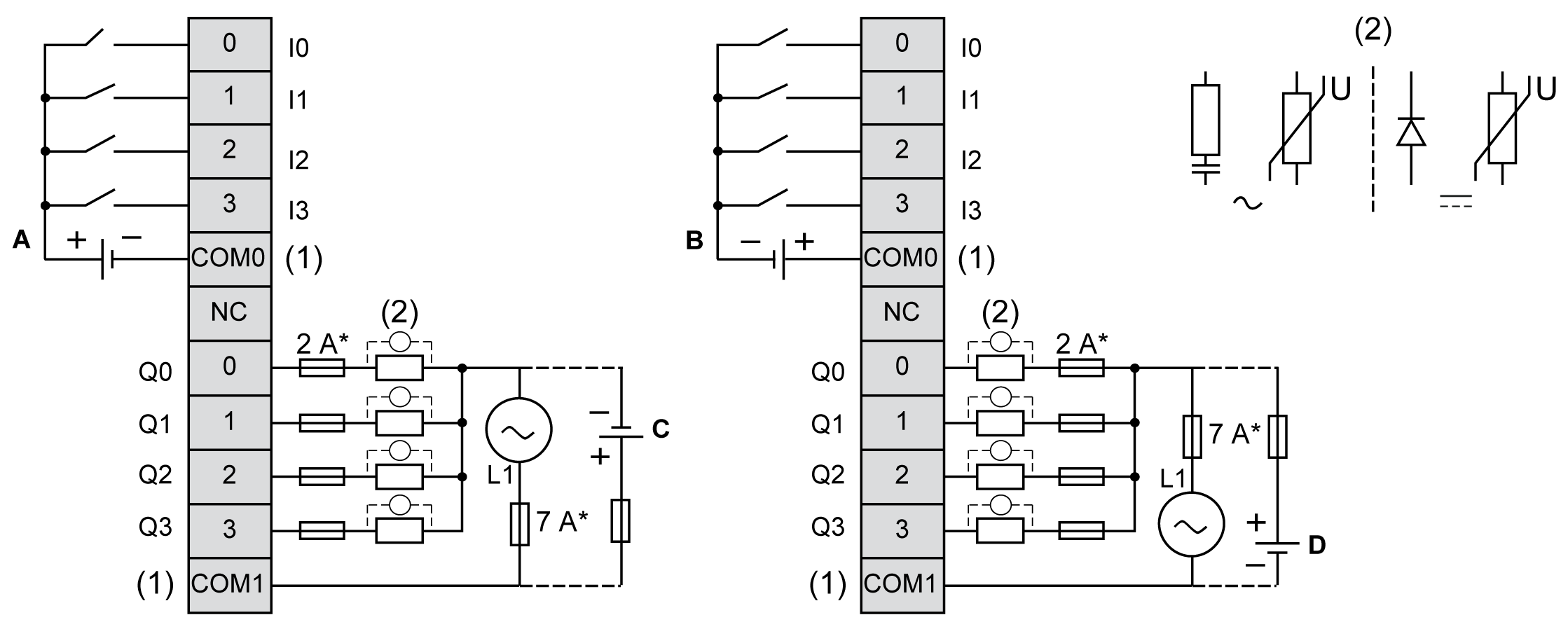

En la siguiente figura se representan las conexiones entre las entradas y salidas, los sensores y los actuadores, así como sus líneas comunes:

* Fusible tipo T

(1) Los terminales COM0 y COM1 no están conectados internamente.

(2) Para mejorar la vida útil de los contactos y como protección contra posibles daños por carga inductiva, conecte un diodo de ejecución libre en paralelo a cada una de las cargas inductivas de CC, una supresión RC en paralelo a cada una de las cargas inductivas de CA o un varistor en cada tipo de carga.

C Cableado de común negativo (lógica positiva)

D Cableado de común positivo (lógica negativa)

NOTA: Cuando utiliza los módulos de ampliación TM3 con un acoplador de bus TM3 Ethernet, debe conectar una supresión RC en paralelo a cada carga inductiva de CA.

Para obtener más información acerca de la fuente de alimentación de 24 V CC, consulte Características de la fuente de alimentación de CC.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
