Diagrama de cableado de TM3DQ16U/TM3DQ16UG
Introducción
Estos módulos de ampliación tienen un conector del bloque de terminales de tornillo o resorte extraíble para la conexión de las salidas y la fuente de alimentación.
Diagrama de cableado

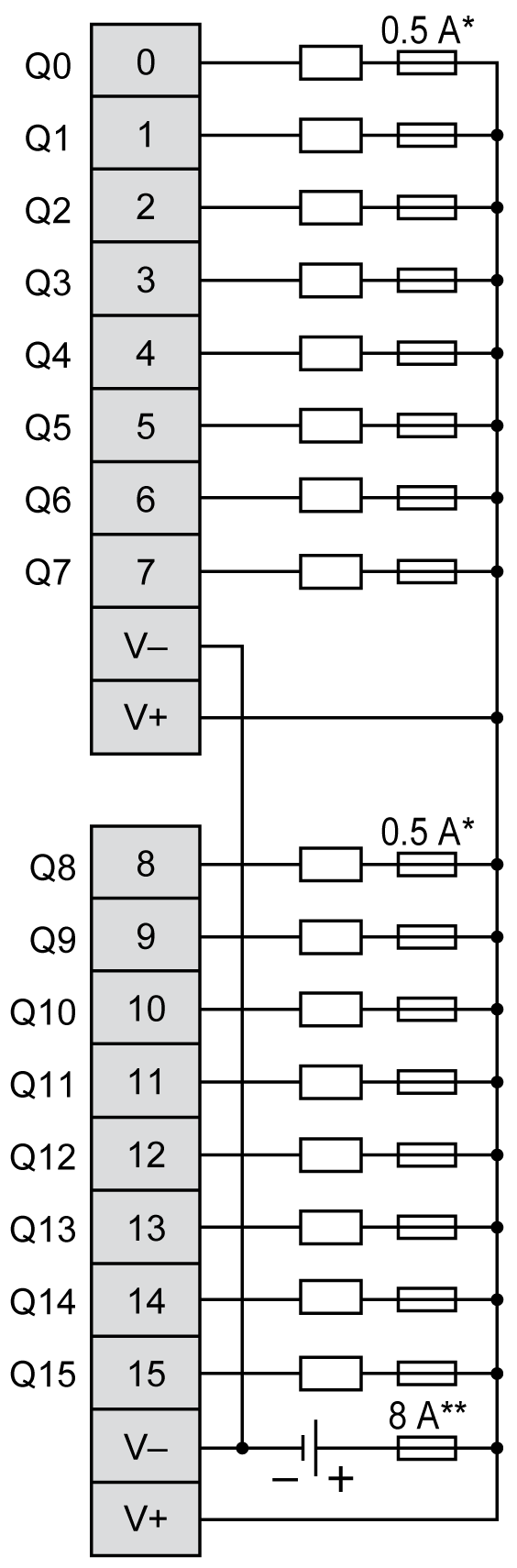

En la siguiente figura se muestra la conexión entre las salidas, los actuadores, y sus comunes:
* Fusible tipo T
** Fusible tipo F
Para obtener más información acerca de la fuente de alimentación de 24 V CC, consulte Características de la fuente de alimentación de CC.
