Características de TM3DM24R/TM3DM24RG

Introducción

En esta sección se ofrece una descripción de las características eléctricas y de entrada/salida de los módulos de ampliación TM3DM24R/TM3DM24RG.

Consulte también las Características ambientales.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). Para los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE INCENDIO

Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
Para los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F).

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Dimensiones

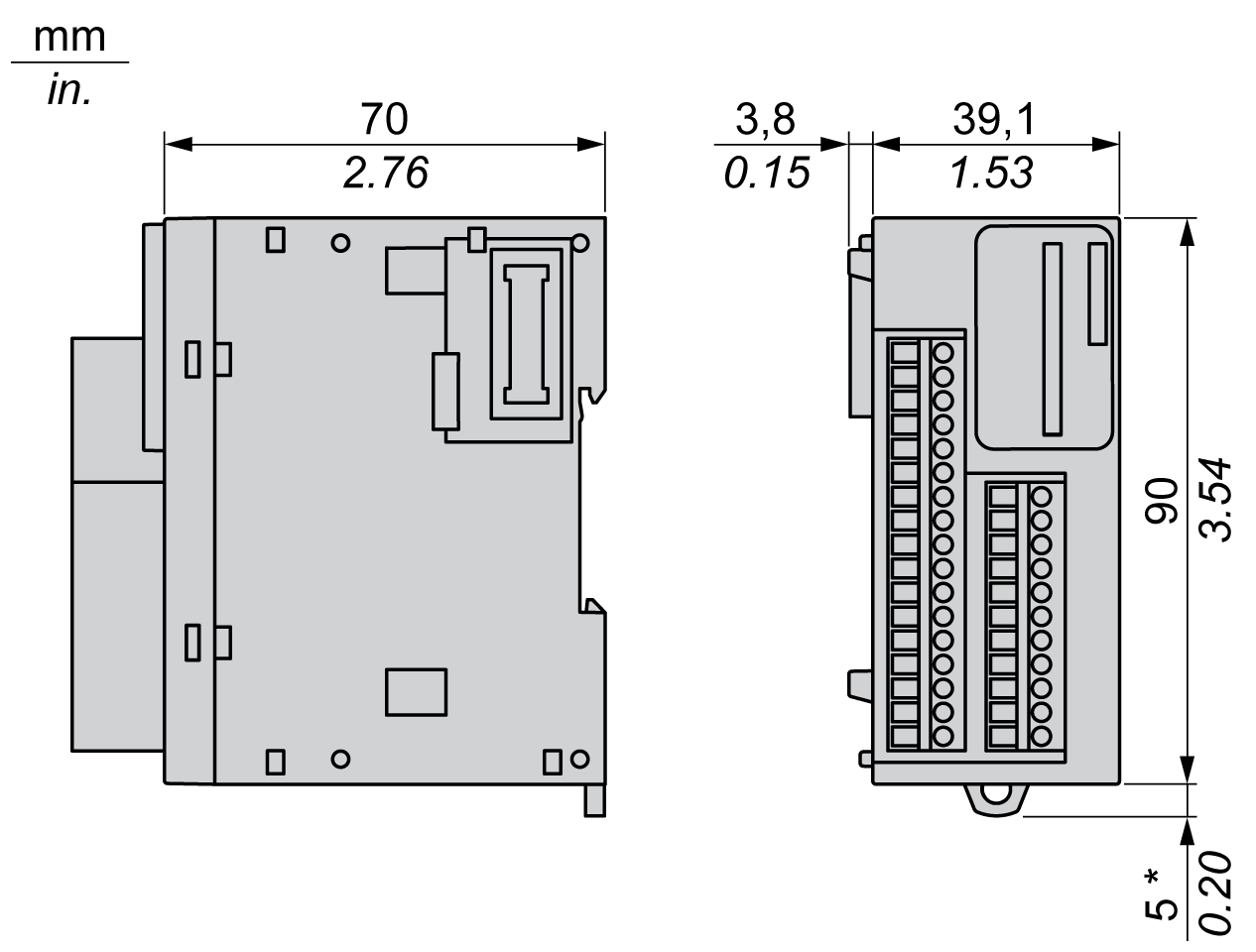

En los diagramas siguientes se muestran las dimensiones externas de los módulos de ampliación TM3DM24R/TM3DM24RG:

NOTA: * 8,5 mm (0,33 pulg.) cuando se retira la abrazadera.

Características de entrada

En la tabla siguiente se describen las características de las entradas del módulo TM3DM24R/TM3DM24RG:

Característica		Valor
Número de canales de entrada		16 entradas
Número de grupos de canales		1 línea común para 16 canales
Tipo de entrada		Tipo 1 (IEC/EN 61131-2)
Tipo de lógica		Común positivo/Común negativo
Tensión de entrada establecida		24 V CC
Rango de tensión de entrada		De 0 a 28,8 V CC
Corriente de entrada nominal		7 mA
Impedancia de entrada		3,4 kΩ
Valores límite de entrada	Tensión en estado 1	> 15 V CC (de 15 a 28,8 V CC)
	Tensión en estado 0	< 5 V CC (de 0 a 5 V CC)
	Corriente en estado 1	> 2,5 mA
	Corriente en estado 0	< 1,0 mA
Tiempo de encendido		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥ 2.0: 100 μs⁽²⁾
Tiempo de apagado		SV⁽¹⁾ < 2.0: 4 ms SV⁽¹⁾ ≥ 2.0: 100 μs⁽²⁾
Aislamiento	Entre entrada y lógica interna	500 V CA
	Entre el grupo de entrada y el de salida	1500 V CA
	Entre grupos de entradas	N/D
Tipo de conexión	TM3DM24R	Bloque de terminales de tornillo extraíble
Tipo de conexión	TM3DM24RG	Bloque de terminales de resorte extraíble
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Consumo de corriente en el bus interno de 5 V CC		42 mA (todas las entradas y salidas activadas)
Consumo de corriente en el bus interno de 5 V CC		5 mA (todas las entradas y salidas desactivadas)
Consumo de corriente en el bus interno de 24 V CC		39 mA (todas las entradas y salidas activadas)
Consumo de corriente en el bus interno de 24 V CC		0 mA (todas las entradas y salidas desactivadas)
(1) SV hace referencia a la versión y está impreso en la etiqueta del producto. (2) El intervalo depende del valor de filtro configurado. Si usa EcoStruxure Machine Expert - Basic, consulte Configuración de módulos de ampliación Modicon TM3 (EcoStruxure Machine Expert - Basic) - Guía de programación. Si usa EcoStruxure Machine Expert, consulte Módulos de ampliación Modicon TM3 - Guía de programación.

Características de salida

En la tabla siguiente se describen las características de las salidas del módulo TM3DM24R/TM3DM24RG:

Característica		Valor
Número de canales de salida		8
Número de grupos de canales		2 líneas comunes para 8 canales
Tipo de salida		Relé
Tipo de contacto		NO (normalmente abierto)
Tensión de salida nominal		24 V CC, 240 V CA
Tensión máxima		30 V CC / 264 V CA
Carga de conmutación mínima		5 V CC a 10 mA
Corriente de salida nominal		2 A
Corriente de salida máxima		2 A por canales
Corriente de salida máxima		7 A por líneas comunes
Frecuencia de salida máxima	con carga máxima	20 operaciones por minuto
Tiempo de encendido		Máx. 10 ms
Tiempo de apagado		Máx. 10 ms
Resistencia de contacto		30 mW
Vida útil mecánica		20 millones de operaciones
Vida útil eléctrica	Con carga resistiva	Consulte la sección Limitación de alimentación.
Vida útil eléctrica	Con carga inductiva	Consulte la sección Limitación de alimentación.
Protección contra cortocircuitos		No
Aislamiento	Entre entrada y lógica interna	500 V CA
	Entre el grupo de entrada y el de salida	1500 V CA
	Entre grupos de entradas	N/D
Tipo de conexión	TM3DM24R	Bloque de terminales de tornillo extraíble
Tipo de conexión	TM3DM24RG	Bloque de terminales de resorte extraíble
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces
Consumo de corriente en el bus interno de 5 V CC		42 mA (todas las entradas y salidas activadas) 5 mA (todas las entradas y salidas desactivadas)
Consumo de corriente en el bus interno de 24 V CC		39 mA (todas las entradas y salidas activadas) 0 mA (todas las entradas y salidas desactivadas)
NOTA: Para obtener más información sobre este tema, consulte Protección de salidas frente a daños por carga inductiva.

Reajuste de E/S

Cuando utilice el módulo TM3DM24R/TM3DM24RG:

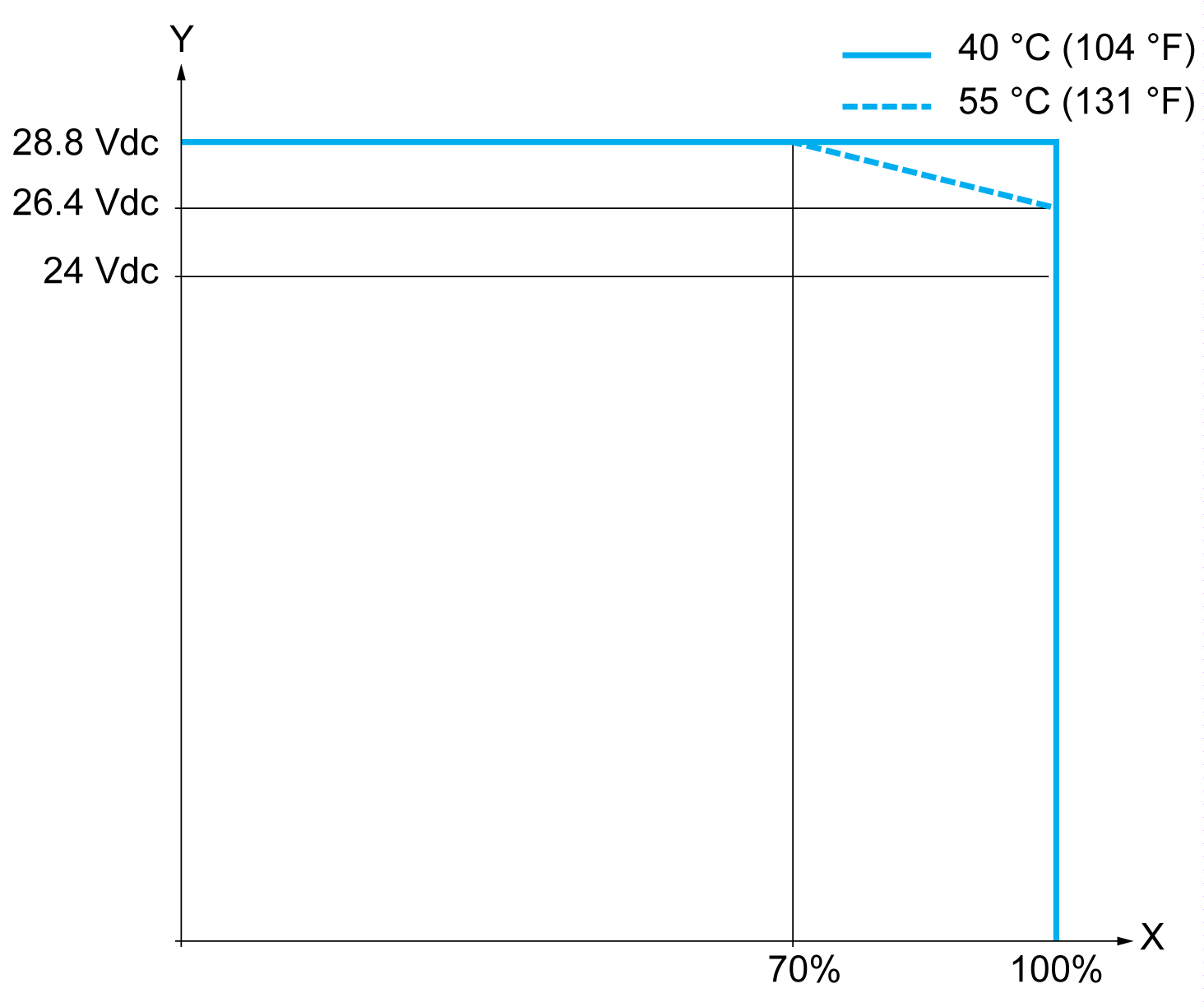

X Relación de entradas simultáneas en ON

Y Tensión de entrada

Limitación de alimentación

En esta tabla se describe la limitación de alimentación de los módulos de ampliación TM3DM24R/TM3DM24RG según la tensión, el tipo de carga y el número de operaciones necesarias.

Estos módulos de ampliación no admiten cargas capacitivas.

ADVERTENCIA
	SALIDAS DE RELÉ SOLDADAS Y CERRADAS Proteja siempre las salidas de relé contra daños de carga de corriente alterna inductiva utilizando un circuito o dispositivo protector externo adecuado. No conecte salidas de relé a cargas capacitivas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Limitaciones de alimentación
Tensión	24 V CC	120 V CA	240 V CA	Número de operaciones
Alimentación de cargas resistivas AC-12	–	240 VA 80 VA	480 VA 160 VA	100.000 300.000
Alimentación de cargas inductivas AC-15 (cos ϕ = 0,35)	–	60 VA 18 VA	120 VA 36 VA	100.000 300.000
Alimentación de cargas inductivas AC-14 (cos ϕ = 0,7)	–	120 VA 36 VA	240 VA 72 VA	100.000 300.000
Alimentación de cargas resistivas DC-12	48 W 16 W	–	–	100.000 300.000
Alimentación de cargas inductivas DC-13 L/R = 7 ms	24 W 7,2 W	–	–	100.000 300.000

Limitaciones de alimentación

Tensión

24 V CC

120 V CA

240 V CA

Número de operaciones

Alimentación de cargas resistivas

AC-12

–

240 VA

80 VA

480 VA

160 VA

100.000

300.000

Alimentación de cargas inductivas

AC-15 (cos ϕ = 0,35)

–

60 VA

18 VA

120 VA

36 VA

100.000

300.000

Alimentación de cargas inductivas

AC-14 (cos ϕ = 0,7)

–

120 VA

36 VA

240 VA

72 VA

100.000

300.000

Alimentación de cargas resistivas

DC-12

48 W

16 W

–

100.000

300.000

Alimentación de cargas inductivas

DC-13 L/R = 7 ms

24 W

7,2 W

–

100.000

300.000
