Inicio
Descripción
Se dispone de dos modalidades para la funcionalidad de inicio:
| Inicio no monitorizado: |
Cuando no está monitorizada, la modalidad de inicio puede ser:
|
| Inicio monitorizado: |
Cuando está monitorizada, la modalidad de inicio se controla manualmente (condicionada por el flanco de la entrada). |

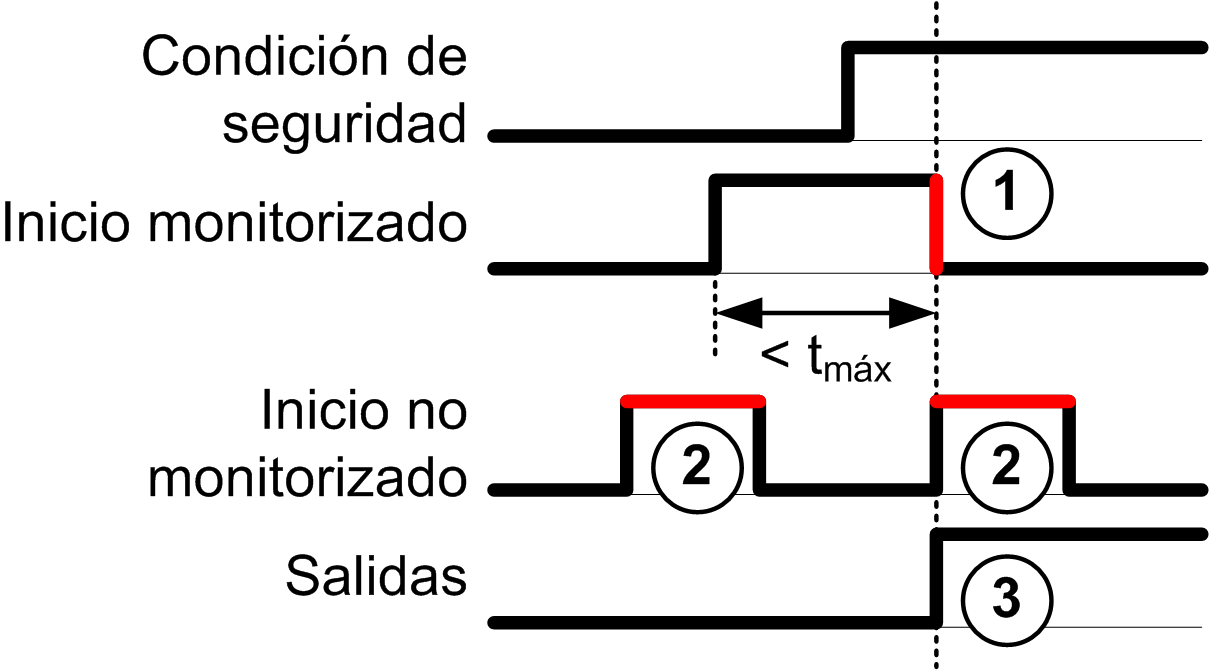

En la siguiente figura se representa la secuencia de eventos para las dos modalidades de inicio disponibles:
Descripción de eventos:
-
La condición de inicio monitorizada se activa mediante un flanco descendente en la entrada de inicio.
-
La condición de inicio no monitorizada está disponible mientras la entrada de inicio está activada.
La condición de inicio se puede validar antes de la entrada relacionada con la seguridad.
-
Las salidas solo se activan si se validan las condiciones de entrada de inicio + las relacionadas con la seguridad.
Tanto las condiciones de seguridad como las condiciones de inicio deben ser válidas antes de permitir la activación de las salidas.
| ADVERTENCIA | |
|---|---|
Inicio no motorizado manual
La condición de inicio se valida cuando se cierra la entrada de inicio (se pulsa el conmutador de inicio).

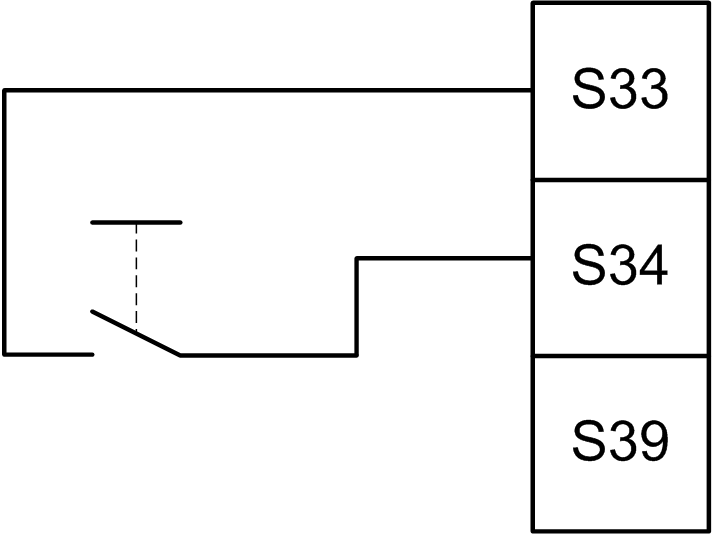

En la siguiente figura se explica cómo conectar un conmutador en un módulo Seguridad de TM3 para configurar un inicio no monitorizado manual:
Inicio automático
No se produce ningún bloqueo de inicio cuando se usa el inicio automático. Después de apagar y encender, el comportamiento de salida depende únicamente del estado de las entradas.
| ADVERTENCIA | |
|---|---|
El módulo está en modalidad de inicio automático si la entrada de inicio está cerrada de forma permanente (cableada).

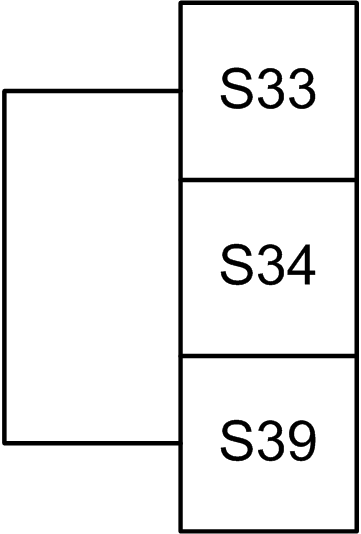

En la siguiente figura se explica cómo conectar un conmutador a un módulo Seguridad de TM3 para configurar un inicio automático:
Inicio monitorizado
En la modalidad de inicio monitorizado, las salidas se activan cuando:
-
Todas las entradas necesarias están cerradas.
-
Se aplica un flanco descendente a la entrada de inicio. Un flanco descendente significa que el conmutador de inicio ha sido pulsado y liberado de nuevo.
En la tensión de alimentación nominal, el conmutador de inicio debe liberarse dentro de los 20 segundos (± 5 segundos) posteriores a su cierre. El retardo exacto depende de la tensión de alimentación y de la temperatura ambiente.

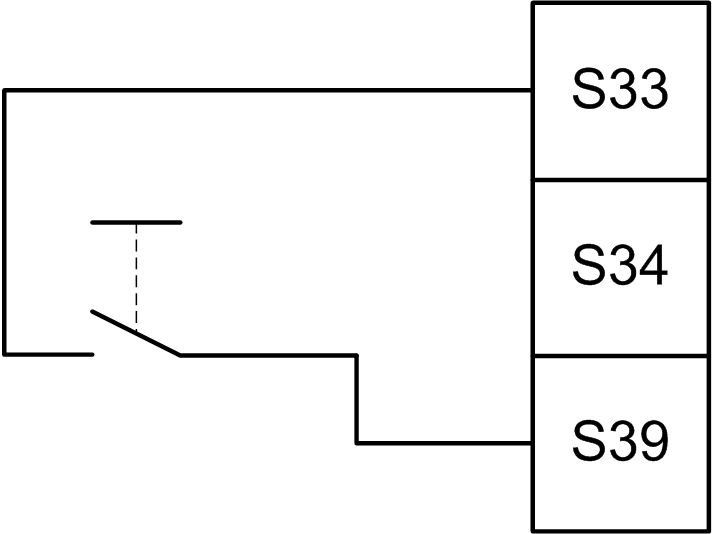

En la siguiente figura se explica cómo conectar un conmutador a un módulo Seguridad de TM3 para configurar un inicio monitorizado (cuando esté disponible en el módulo):
