Monitorización de dispositivos externos (EDM)
Descripción
La funcionalidad de monitorización de dispositivos externos se usa para garantizar que los contactores externos controlados por las salidas del módulo de seguridad puedan interrumpir el circuito de seguridad. Esta funcionalidad se implementa añadiendo la realimentación del contactor externo a la condición de inicio del módulo de seguridad.
El contactor externo debe proporcionar una realimentación a través de un contacto auxiliar normalmente cerrado y guiado forzosamente por su contacto de seguridad normalmente abierto. La condición de inicio se valida únicamente cuando la realimentación externa (normalmente cerrada) está cerrada.
La monitorización de dispositivos externos puede realizarse en:
-
Un canal.
Se proporciona realimentación externa a la condición de inicio.
-
Dos canales para la detección de cortocircuitos.
Se proporciona realimentación externa a la condición de inicio y a la entrada S4.
Configuración de EDM con un canal

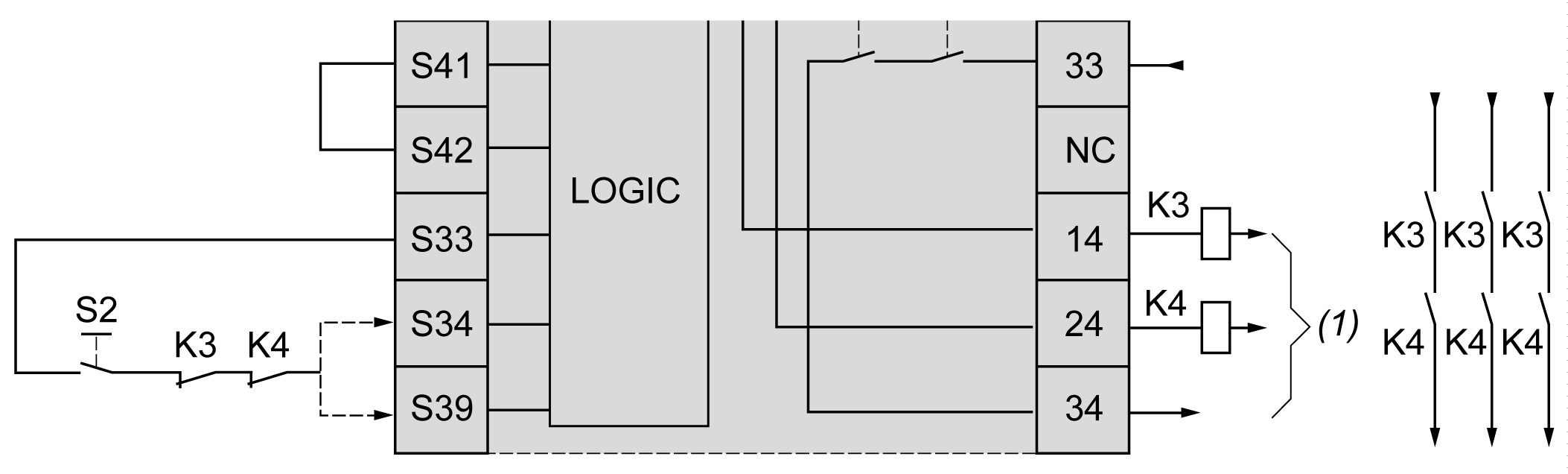

En esta figura se muestra un ejemplo de EDM de un canal con la realimentación externa (K3 y K4) añadida a la condición de inicio, y S41conectada directamente con S42:
K3 Contactor externo con contacto de seguridad normalmente abierto y realimentación normalmente cerrada.
K4 Contactor externo con contacto de seguridad normalmente abierto y realimentación normalmente cerrada.
S2 Conmutador de inicio
(1) Salidas de seguridad
Configuración de EDM con dos canales

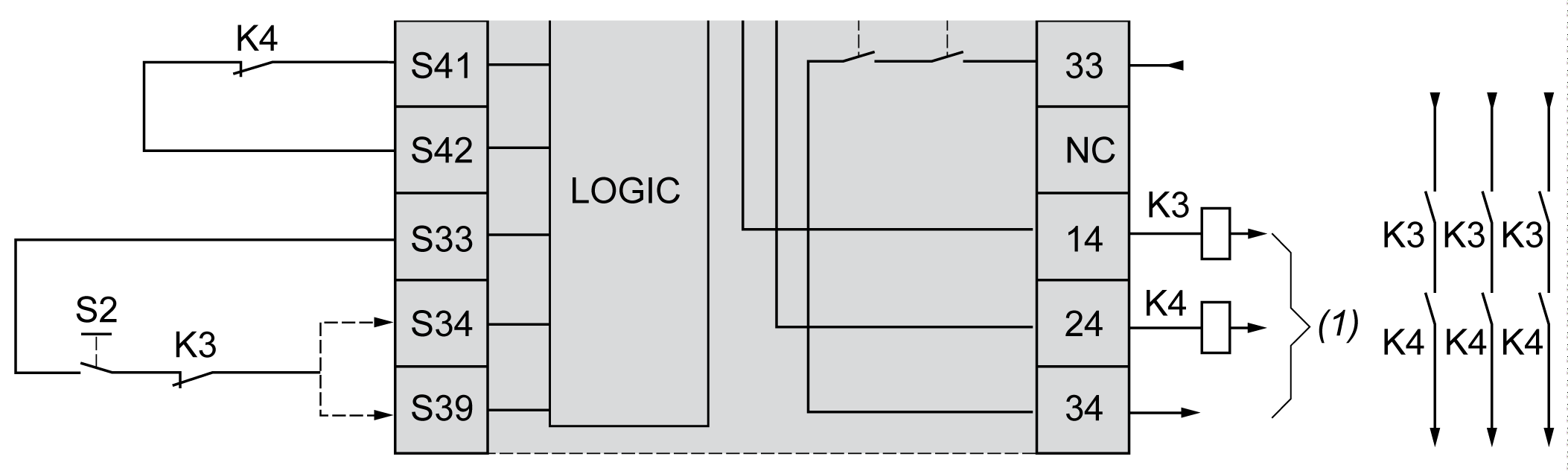

En esta figura se muestra un ejemplo de EDM de dos canales con una realimentación externa añadida a la condición de inicio (K3) y la otra realimentación (K4) conectada a S41 y S42:
K3 Contactor externo con contacto de seguridad normalmente abierto y realimentación normalmente cerrada.
K4 Contactor externo con contacto de seguridad normalmente abierto y realimentación normalmente cerrada.
S2 Conmutador de inicio
(1) Salidas de seguridad
