Niveles de integridad de la seguridad y del rendimiento
En esta tabla se describen los niveles de rendimiento e integridad de seguridad asociados a la aplicación de 2 canales:
|
Tipo de aplicación |
Nivel de rendimiento (PL) y categoría máxima (IEC/ISO 13849-1) |
Nivel máximo de integridad de seguridad (SIL) (IEC/EN 62061) |
|---|---|---|
|
Aplicación de 2 canales sin detección de cortocircuito |
PL d, categoría 3 |
SIL 2 |
|
Aplicación de 2 canales (2 * PNP sensores) sin detección de cortocircuito |
PL d, categoría 3 |
SIL 2 |
|
Aplicación de 2 canales con detección de cortocircuito |
PL e, categoría 4 |
SIL 3 |
|
Aplicación de 2 canales (sensores complementarios PNP + NPN) con detección de cortocircuito |
PL e, categoría 4 |
SIL 3 |
La descripción del comportamiento de entradas y salidas se puede basar en los cronogramas. En esos cronogramas se aplican las siguientes convenciones para estados de señales:
|
Comportamiento de E/S |
Estado |
|---|---|
|
Activado |
|
Desactivado |
|
Opcional |
Tanto las condiciones de seguridad como las condiciones de inicio deben ser válidas antes de permitir la activación de las salidas.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No utilice el inicio monitorizado ni el inicio no monitorizado como función de seguridad. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En esta tabla se presentan los tipos de módulos disponibles en una aplicación para 2 canales con un inicio no monitorizado:
|
Referencia |
Canal 1 |
Canal 2 |
Inicio + EDM 1 |
EDM 2 |
Salidas |
|---|---|---|---|---|---|
|
TM3SAC5R |
+24 V CC - A1 |
A2-GND |
Y1-Y2 |
– |
13-14 23-24 33-34 |
|
TM3SAF5R |
S11-S12 |
S21-S22 |
S33-S39 |
S41-S42 |
|
|
TM3SAFL5R |
|||||
|
TM3SAK6R |
S21-S22 |
S31-S32 |

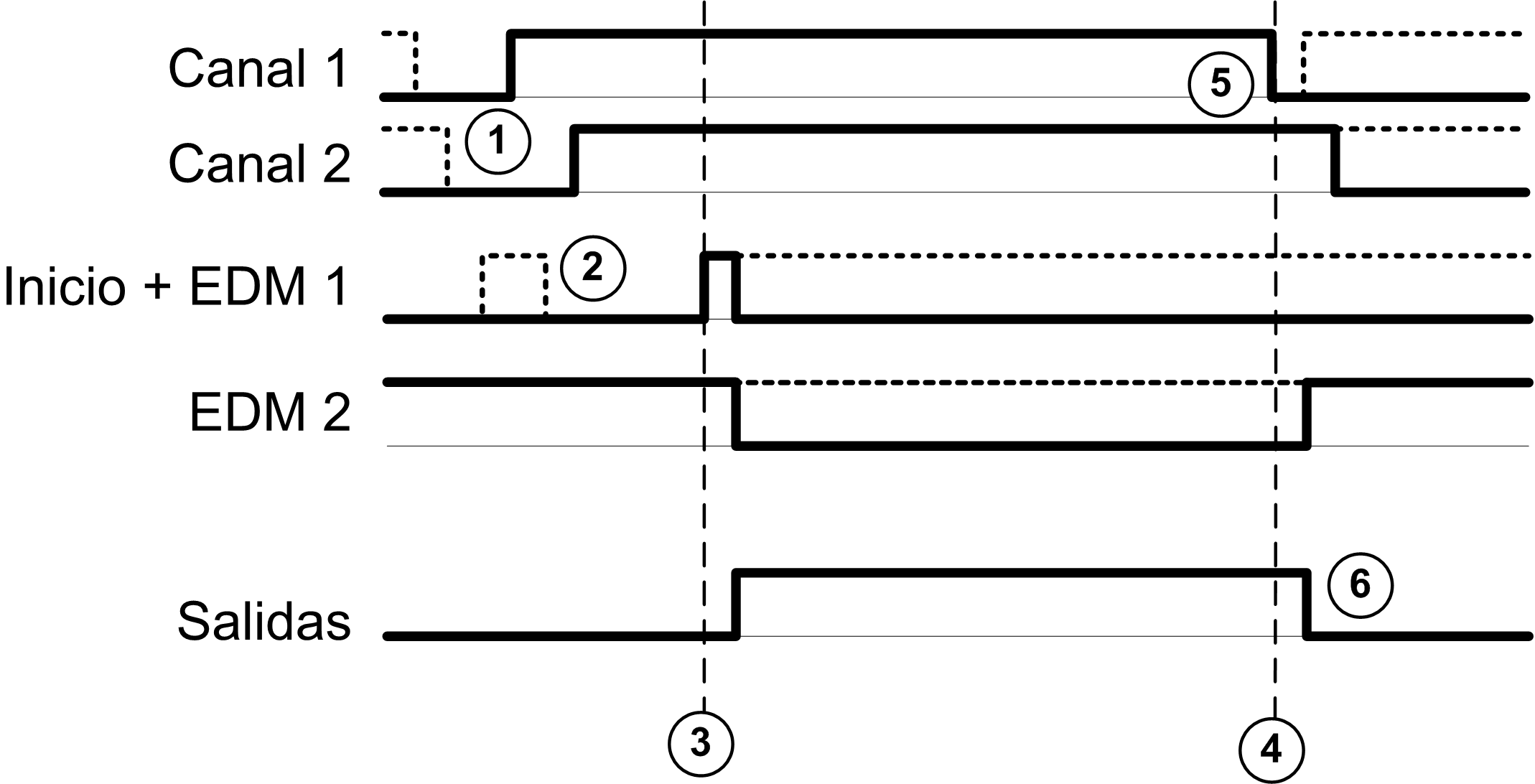

En esta figura se representa la gestión de activación de salidas en una aplicación para 2 canales con un inicio no monitorizado:
Descripción de eventos:
1.Las entradas S2 y S3 deben desactivarse antes de poderse activar las salidas. Esta condición se denomina bloqueo. Si desea obtener más información, consulte TM3 Módulos de ampliación Guía de programación de su plataforma de software.
2.Una condición de inicio no monitorizado estará disponible siempre y cuando la entrada de inicio esté activada.
La condición de inicio puede validarse antes que las entradas de seguridad.
Las salidas solo se activan si se validan las condiciones de entradas de seguridad + inicio.
3.Las condiciones de entradas de seguridad + inicio son válidas.
4.La condición de las entradas de seguridad no es válida.
5.Como mínimo, 1 entrada está desconectada.
6.Las salidas reaccionan a las condiciones de entradas de seguridad e inicio con un retardo determinado por las restricciones del sistema.
En esta tabla se presentan los tipos de módulos disponibles en una aplicación para 2 canales con un inicio monitorizado:
|
Referencia |
Canal 1 |
Canal 2 |
Inicio + EDM 1 |
EDM 2 |
Salidas |
|---|---|---|---|---|---|
|
TM3SAF5R |
S11-S12 |
S21-S22 |
S33-S34 |
S41-S42 |
13-14 23-24 33-34 |
|
TM3SAFL5R |
|||||
|
TM3SAK6R |
S21-S22 |
S31-S32 |

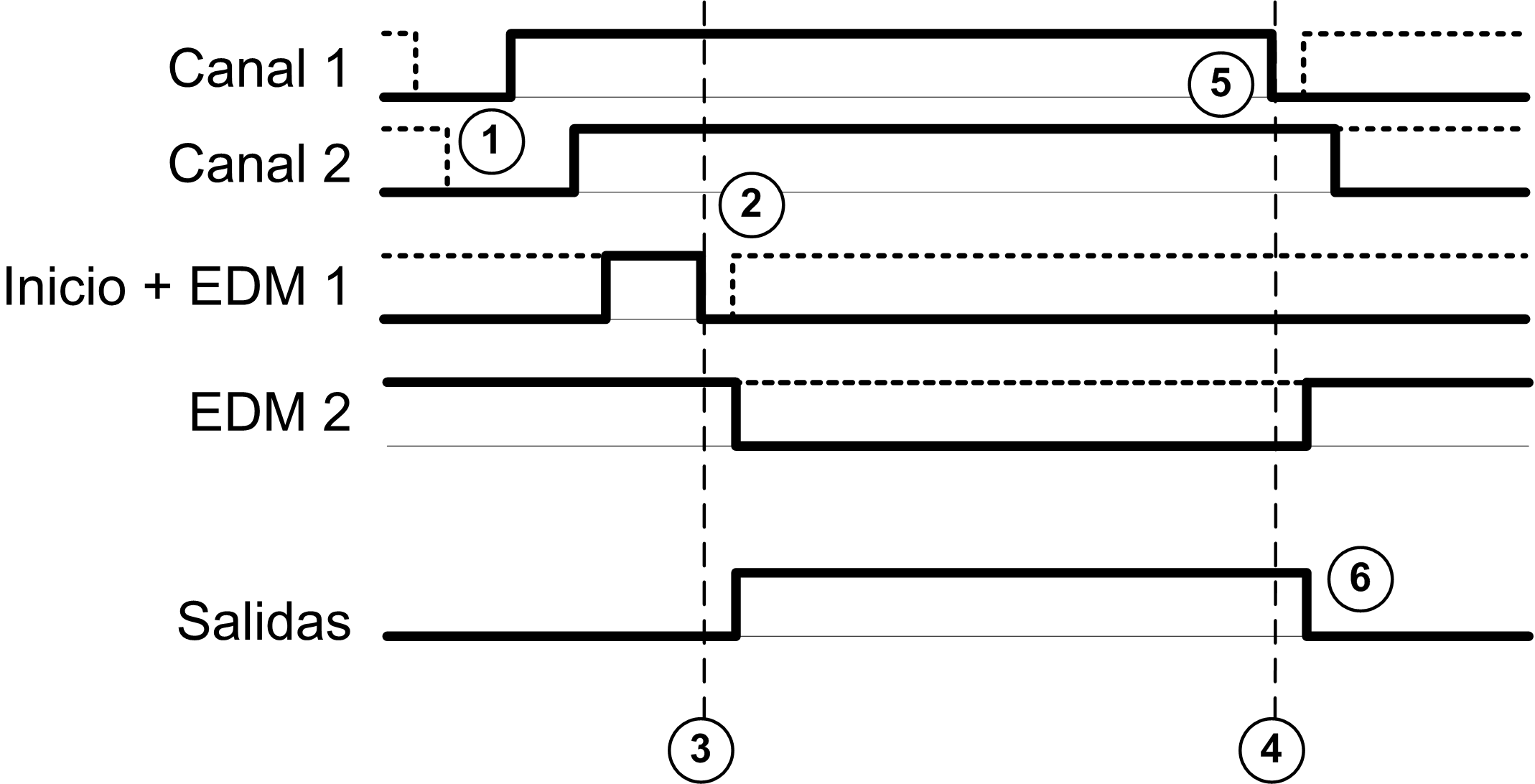

En esta figura se representa la gestión de activación de salidas en una aplicación para 2 canales con un inicio monitorizado:
Descripción de eventos:
1.Las entradas S2 y S3 deben desactivarse antes de poderse activar las salidas. Esta condición se denomina bloqueo. Si desea obtener más información, consulte TM3 Módulos de ampliación Guía de programación de su plataforma de software.
2.La condición de inicio monitorizado se activa debido al flanco descendente en la entrada de inicio.
3.Las condiciones de entradas de seguridad + inicio son válidas.
4.La condición de las entradas de seguridad no es válida.
5.Como mínimo, 1 entrada está desconectada.
6.Las salidas reaccionan a las condiciones de entradas de seguridad e inicio con un retardo determinado por las restricciones del sistema.
