Estas son las características descriptivas del módulo electrónico TM5SDO4R.
Consulte también las Características ambientales.
|
|
|
PELIGRO DE INCENDIO |
|
Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En la tabla siguiente se describen las características generales del módulo electrónico TM5SDO4R:
|
Características generales |
|
|---|---|
|
Tensión de la fuente de alimentación nominal Fuente de alimentación |
30 V CC / 230 V CA Conectado a una alimentación CA o CC externa |
|
Rango de alimentación |
De 24 V CC a 36 V CC De 184 V CA a 276 V CA |
|
Consumo de corriente del segmento de E/S de 24 V CC |
0 mA (N.C.) |
|
Consumo de corriente de 5 V CC del bus TM5 |
160 mA |
|
Potencia disipada |
2,30 W máx. |
|
Peso |
30 g (1,1 oz) |
|
Código ID para la actualización del firmware |
42756 dec |
Características de las salidas
En la tabla siguiente se describen las características de salida del módulo electrónico TM5SDO4R:
|
Características de las salidas |
||
|---|---|---|
|
Canales de salida |
4 |
|
|
Tipo de cableado |
4 contactos (E/S) |
|
|
Corriente de salida |
5 A máx. por salida a 30 V CC 5 A máx. por salida a 230 V CA |
|
|
Corriente de salida total |
10 A máx. a 30 V CC 10 A máx. a 230 V CA |
|
|
Tensión de salida |
30 V CC/230 V CA |
|
|
Rango de tensión de salida |
De 24 V CC a 36 V CC De 184 V CA a 276 V CA |
|
|
Tiempo de encendido |
10 ms máx. |
|
|
Tiempo de apagado |
10 ms máx. |
|
|
Circuito de protección |
Interna |
Ninguno |
|
Externa CC CA |
Diodo inverso, combinación RC o VDR Combinación RC o VDR |
|
|
Restablecimiento automático después de cortocircuito o sobrecarga |
Sí, 10 ms como mínimo según la temperatura interna |
|
|
Capacidad de conmutación |
Mín. |
10 mA a 5 V CC |
|
Máxima |
150 W/1250 VA |
|
|
Protección contra polaridad inversa |
Sí |
|
|
Aislamiento |
Entre los canales y el bus |
Véase la nota 1 |
|
Entre las salidas |
Sin aislamiento |
|
|
Duración mecánica |
Normalmente 2x107 ciclos o más |
|
1 El aislamiento del módulo electrónico es de 500 V CA RMS entre la electrónica alimentada por el bus TM5 y la alimentada por el segmento de alimentación de E/S de 24 V CC conectado al módulo. En la práctica, el módulo electrónico TM5 se instala en la base del bus, y hay un puente entre el bus de alimentación TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma conexión a tierra funcional (FE) mediante componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. Estos componentes tienen 30 V CC o 60 V CC. Esto baja el aislamiento de todo el sistema de 500 V CA RMS.
Si el controlador o el módulo contienen salidas de relé, estos tipos de salidas pueden soportar hasta 240 V CA. El daño inductivo a este tipo de salidas puede provocar contactos soldados y pérdida de control. Todas las cargas inductivas deben incluir un dispositivo de protección, como un limitador de picos, un circuito RC o un diodo de retorno. Estos relés no soportan cargas capacitivas.
|
|
|
SALIDAS DE RELÉ SOLDADAS Y CERRADAS |
|
oProteja siempre las salidas de relé contra daños de carga de corriente alterna inductiva utilizando un circuito o dispositivo protector externo adecuado. oNo conecte salidas de relé a cargas capacitivas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

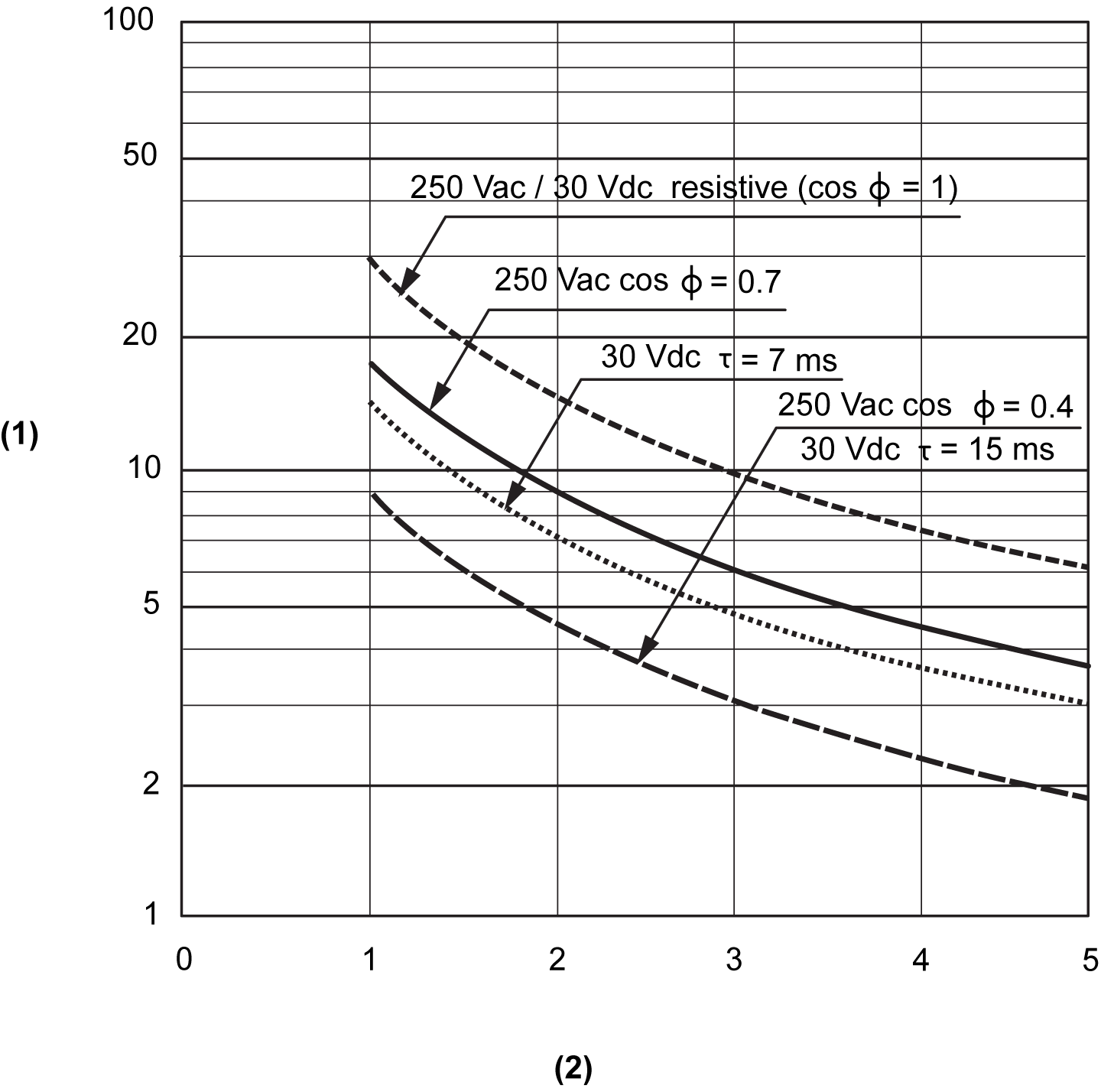

Las curvas posteriores proporcionan la vida útil esperada de los contactos del relé para el módulo electrónico TM5SDO2R.
1 Procedimientos de conmutación (x104)
2 Conmutación de corriente en A
