Configurar la Sercos III Dirección
Sercos III Dirección del módulo
La dirección Sercos III del módulo TM5NS31 se establece mediante dos conmutadores rotativos. La dirección está preestablecida a 0 por defecto. De esta forma, se inicia el direccionamiento automático.
NOTA: Solo se permiten las direcciones del 1 al 239.
La dirección de Sercos III de los conmutadores rotativos se muestra en notación hexadecimal.

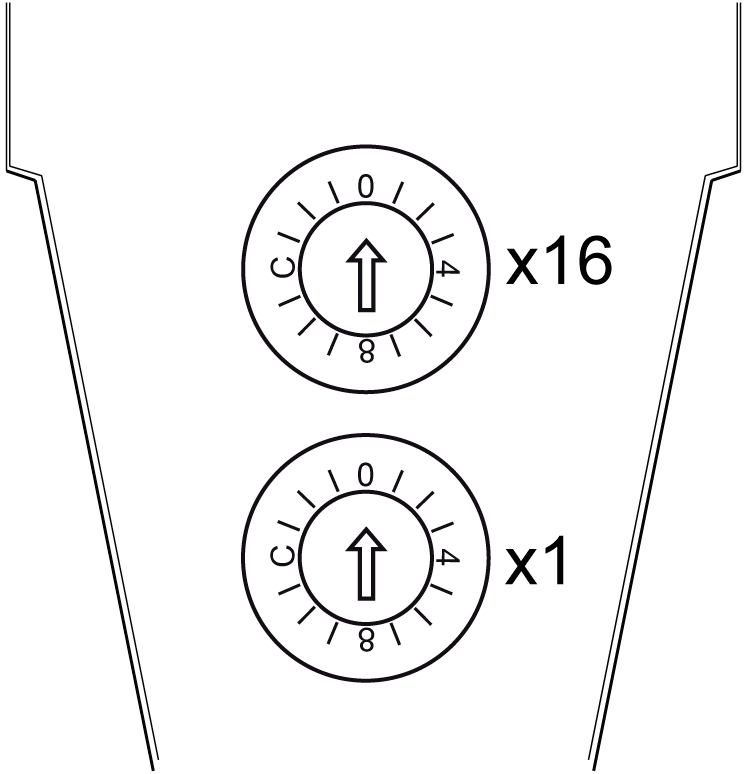

En la siguiente figura se muestran los conmutadores rotativos:
En esta tabla se describen las direcciones de Sercos III:
|
Direcciones |
Descripción |
|---|---|
|
0 dec (0 hex) |
Direccionamiento automático (dirección no válida) El ajuste 0 se reconoce cuando se selecciona el valor SerialNumberController, TopologyAddress o ApplicationType en el parámetro IdentificationMode(1). |
|
1-255 dec (1-FF hex)(1) |
Direccionamiento manual Este ajuste se reconoce cuando se selecciona el valor SercosAddress en el parámetro IdentificationMode(1). |
|
(1) IdentificationMode es un parámetro en EcoStruxure Machine Expert. |
|
Ejemplo de establecimiento de dirección de Sercos III

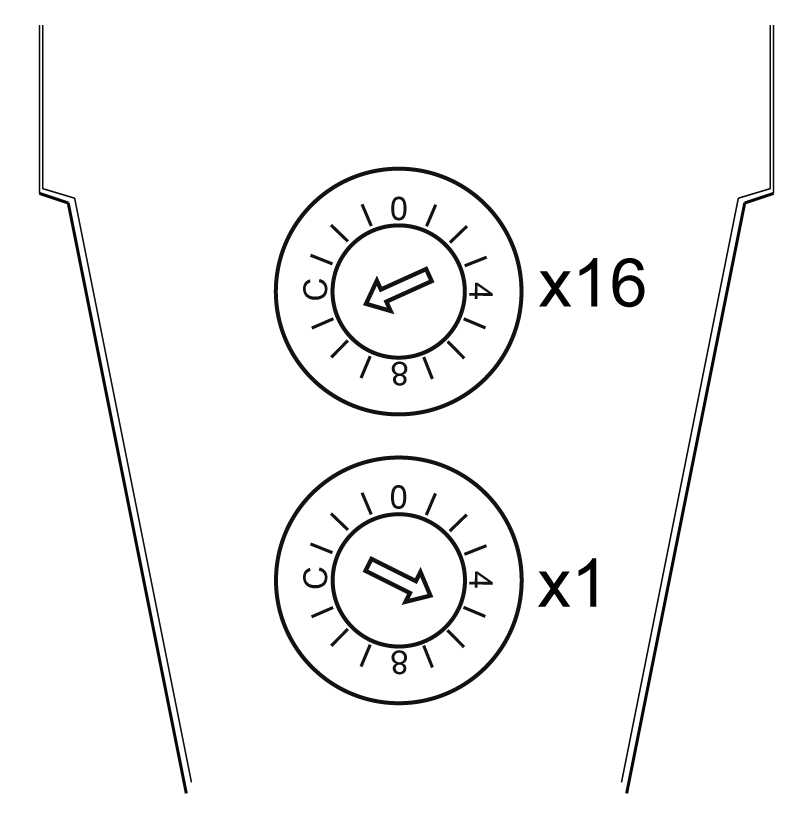

En la figura siguiente se muestra un ejemplo de cuando la dirección de Sercos III está configurada en 181 (decimal):
(x16) Conmutador rotativo de orden más elevado: establecido en B (Hex) = 11 (decimal)
(x1) Conmutador rotativo de orden menos elevado: establecido en 5 (Hex) = 5 (decimal)
Dirección de Sercos III = 11x16 + 1x5 = 181
