Diagrama de cableado de TMC4HOIS01
Para conectar las entradas, este cartucho tiene un bloque de terminales de resorte extraíble.
Consulte la sección Prácticas recomendadas relativas al cableado.

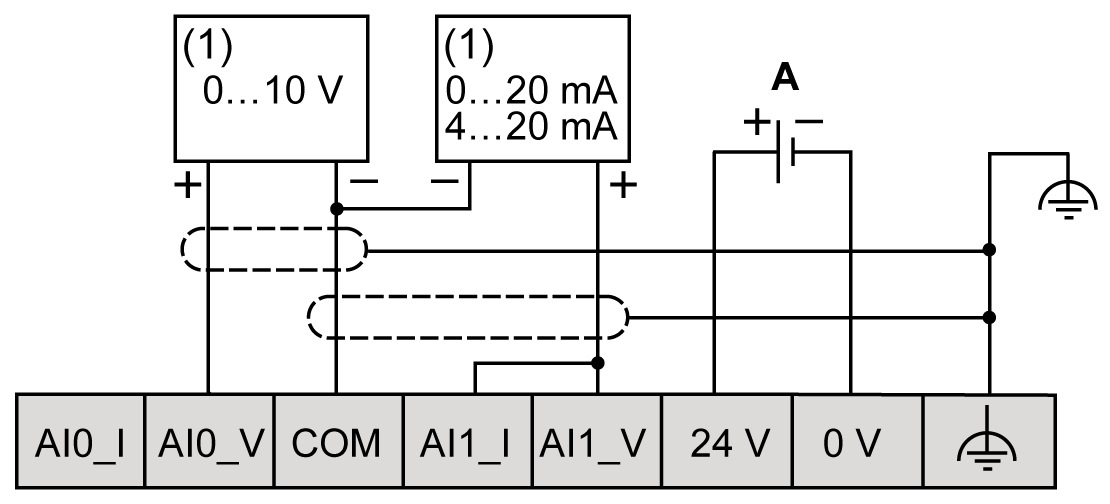

En la figura siguiente se muestra un ejemplo de la conexión de entrada de corriente y tensión:
(1): Dispositivo de salida analógica de tensión y corriente
A: Fuente de alimentación externa
NOTA: Cada entrada se puede conectar a una entrada de tensión o corriente.
