Presentación del modelo TMSES4

Descripción general

El módulo TMSES4 Ethernet proporciona una interfaz Ethernet adicional al controlador. En el sistema se pueden configurar un máximo de tres módulos TMSES4.

El módulo TMSES4 Ethernet es compatible con las siguientes referencias de controladores:

TM262L10MESE8T
TM262L20MESE8T
TM262M15MESS8T
TM262M25MESS8T
TM262M35MESS8T

La dirección MAC del TMSES4 es exclusiva para los tres TMSES4; esta dirección MAC está disponible en la etiqueta del lateral izquierdo del M262 Logic/Motion Controller.

Características principales

En la tabla se describen las características principales del módulo de comunicación TMSES4 Ethernet:

Características principales
Estándar	Ethernet
Tipo de conector	4 conectores RJ45 para la comunicación Ethernet
Velocidad de transferencia	1 Gbit/s máximo

Conexión

En la siguiente ilustración se muestra la conexión de un controlador con una red Ethernet:

NOTA: Si configura varios módulos TMSES4, cada módulo debe estar en una subred diferente.

NOTA: Los módulos TMSES4 deben estar en una subred diferente a la de los puertos Ethernet del controlador.

NOTA: No conecte dos módulos TMSES4 juntos si están montados en el mismo controlador.

NOTA: No conecte un módulo TMSES4 a un puerto Ethernet del controlador en el que está montado.

Elementos

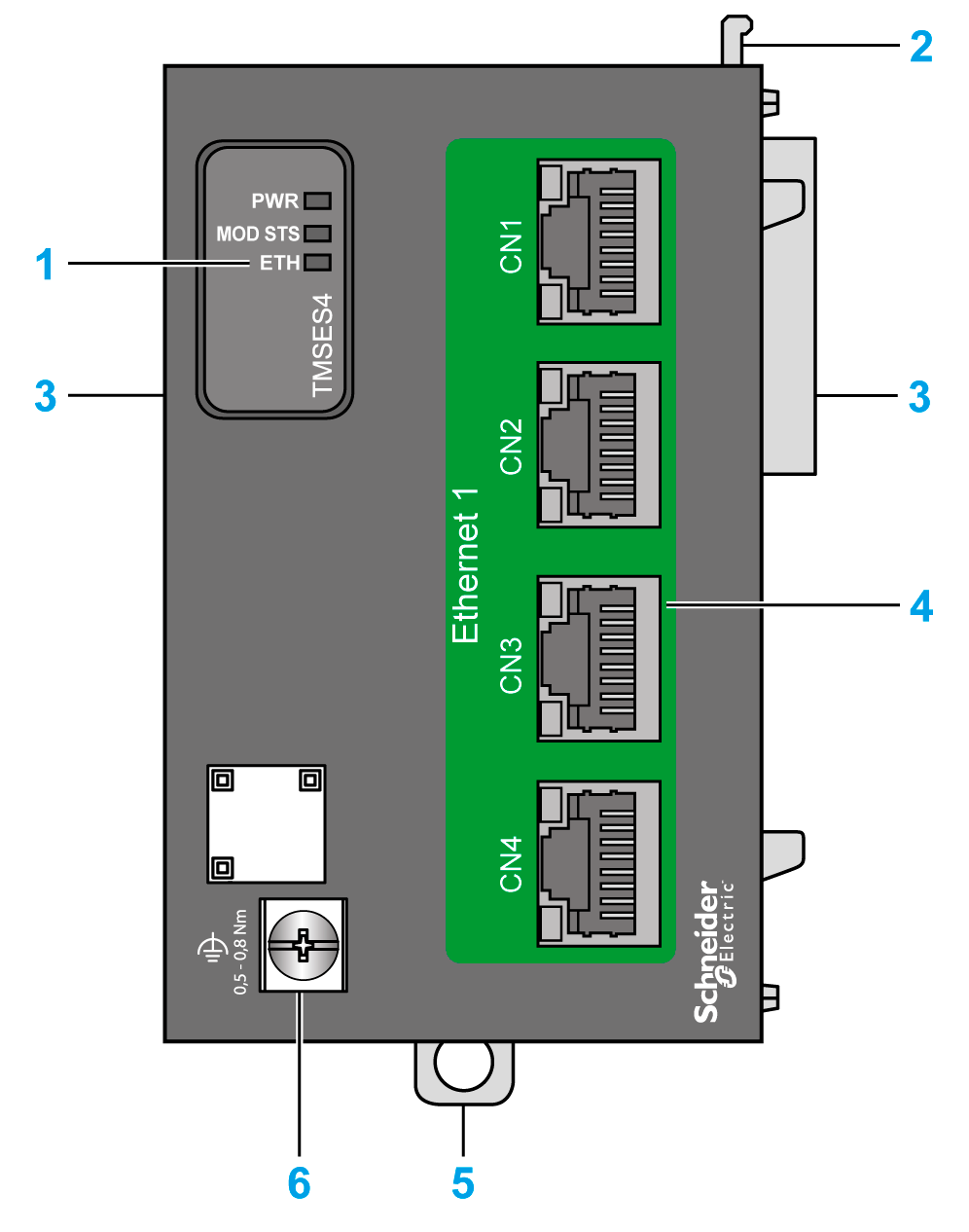

En la siguiente ilustración se muestran los elementos principales del módulo TMSES4:

Etiqueta	Descripción
1	Indicadores LED de estado
2	Dispositivo de bloqueo
3	Conector de bus TMS
4	4 puertos Ethernet
5	Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.)
6	Tornillo de conexión a tierra funcional

Indicadores LED de estado del módulo

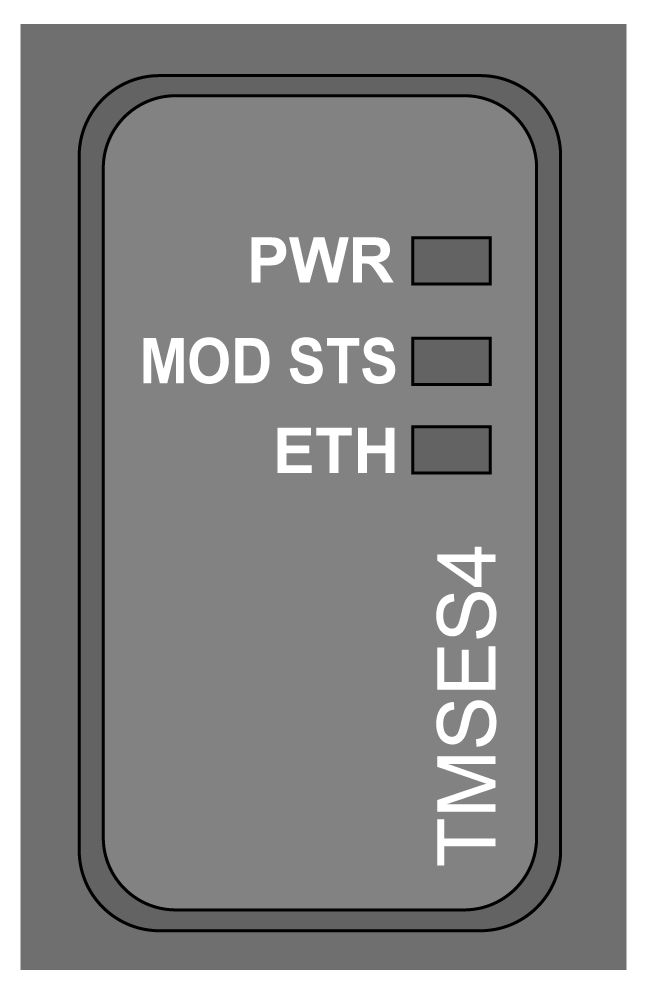

En la siguiente ilustración se muestran los indicadores LED de estado de TMSES4:

En la tabla se describen los indicadores LED de estado de TMSES4:

Indicador LED	Color	Estado	Descripción
PWR	Verde	Encendido	Se aplica alimentación.
PWR	Verde	Apagado	Se ha retirado la alimentación.
MOD STS	Verde	Encendido	El módulo se está ejecutando.
	Rojo	Encendido	El módulo no se está ejecutando.
	Rojo	Parpadeo	Se ha detectado un error de conexión o la saturación de la red.
ETH	Verde	Encendido	El módulo se está ejecutando y hay un puerto conectado.
		Parpadeo	3 parpadeos: no hay ningún puerto conectado. 4 parpadeos: la dirección IP está duplicada. 5 parpadeos: en espera de la dirección IP. 6 parpadeos: se aplica la dirección IP predeterminada.
		Apagado	El módulo se está inicializando.

Indicadores LED de estado del conector RJ45

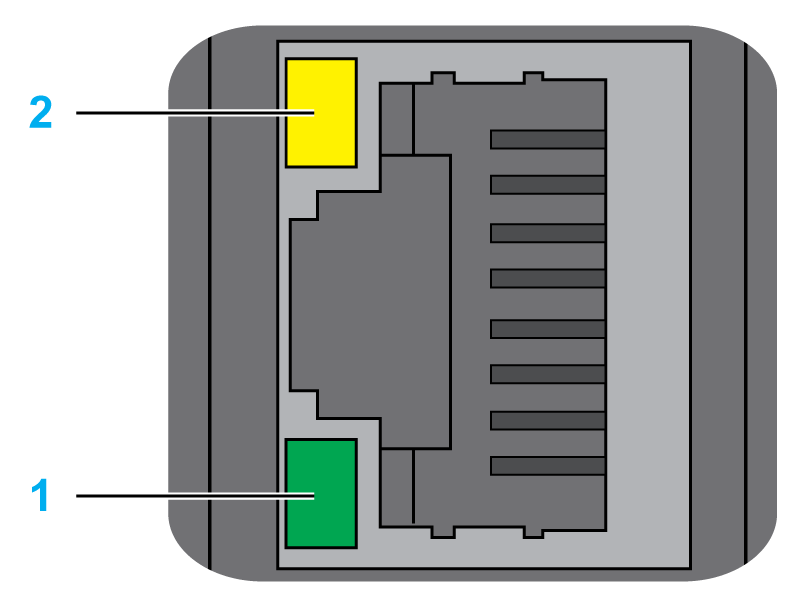

En la ilustración se muestran los indicadores LED de estado del conector RJ45:

En la tabla se describen los indicadores LED de estado del conector RJ45:

Etiqueta	Descripción	Indicador LED
Etiqueta	Descripción	Color	Estado	Descripción
1	Actividad Ethernet	Verde	Apagado	Sin actividad
1	Actividad Ethernet	Verde	Encendido	Transmisión o recepción de datos
2	Enlace Ethernet	Verde/amarillo	Apagado	Sin enlace
			Amarillo	Enlace a 10 o 100 Mbits/s
			Verde	Enlace a 1 Gbit/s
