Application avec variateur de vitesse ATV340S - Présentation du système
L'ATV340S est un variateur de vitesse avec interface Sercos III conçu et testé pour une architecture système PacDrive.
Architecture avec machine de commande de mouvement

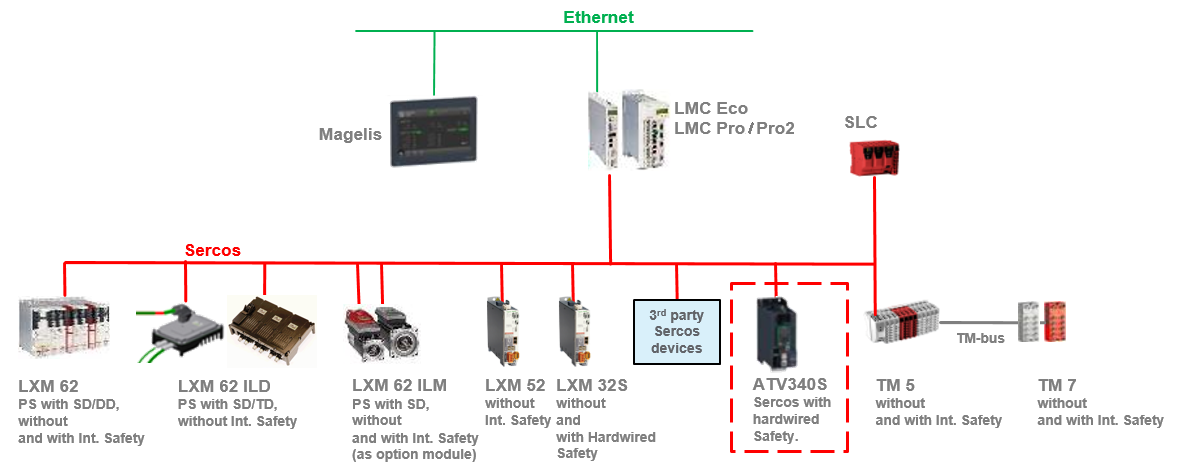

La figure suivante représente une architecture avec un bus d'automatisation pour des équipements logiques, de commande de mouvement et de sécurité :
L'ATV340S prend en charge la fonction de contrôle de vitesse en boucle ouverte en tant qu'objet SercDrive sans points de licence.
Le Logic Motion Controller PacDrive génère le profil de mouvement (valeurs cycliques de position sur Sercos III).
Le module de communication Sercos III de l'ATV340S convertit la position en vitesse avant de la transmettre au variateur.
