DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU ÉCLAIR D'ARC ÉLECTRIQUE

oDébranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.

oDébranchez le câble d'alimentation du Magelis Industrial PC et du bloc d'alimentation.

oUtilisez toujours un dispositif de détection d'une tension nominale appropriée pour vérifier que l'équipement est hors tension.

oReplacez tous les capots ou éléments du système avant de remettre l'unité sous tension.

oN'utilisez que la tension indiquée pour faire fonctionner l'unité Magelis Industrial PC. L'unité CA est conçue pour une utilisation avec une alimentation de 100 à 240 VCA.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

ATTENTION

ELEMENTS TROP SERRES ET DESSERRES

oNe dépassez pas un couple de serrage de 0,5 Nm (4,5 lb-in) lorsque vous serrez les fixations et les vis de l'enceinte, des accessoires ou du bornier. Un serrage excessif des vis peut endommager les fixations de montage.

oLorsque vous vissez ou retirez des vis, veillez à ce qu'elles ne tombent pas dans le châssis du Magelis Industrial PC.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

1

Débranchez toutes les sources d'alimentation de l'unité Box iPC et assurez-vous que l'adaptateur de courant est également débranché de sa source d'alimentation.

2

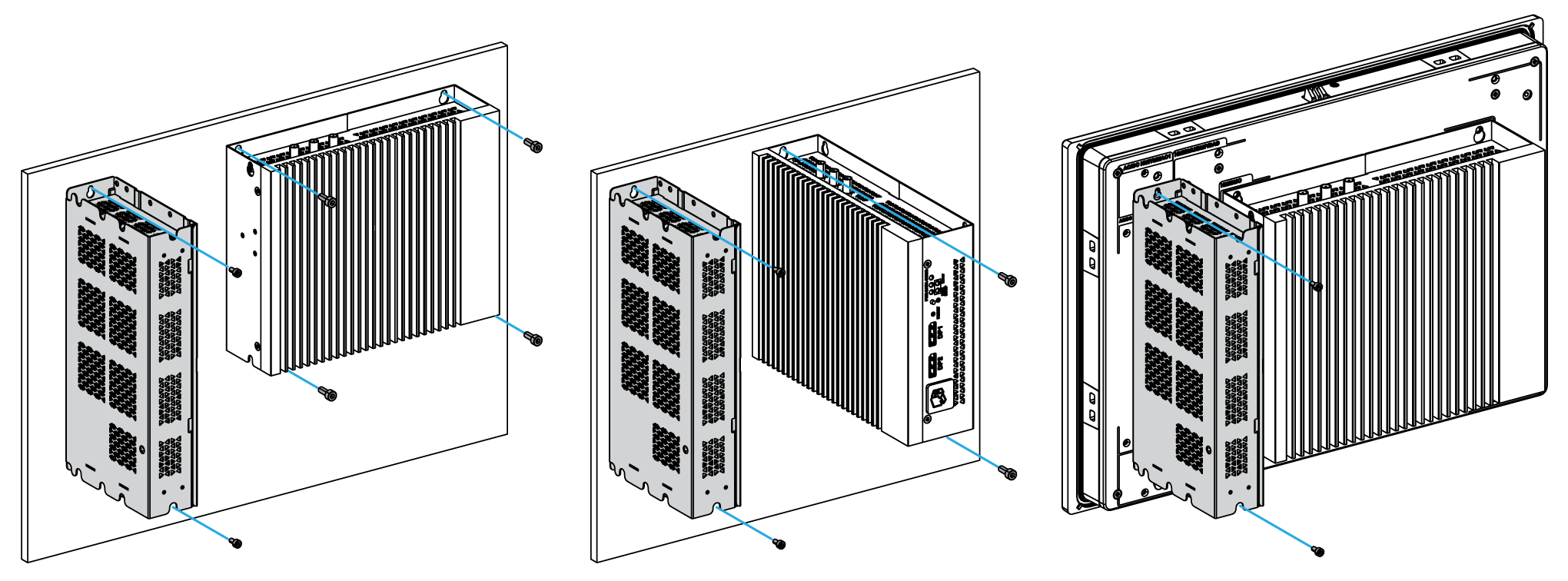

Box iPC Universal/Performance (HMIBMU/HMIBMP):

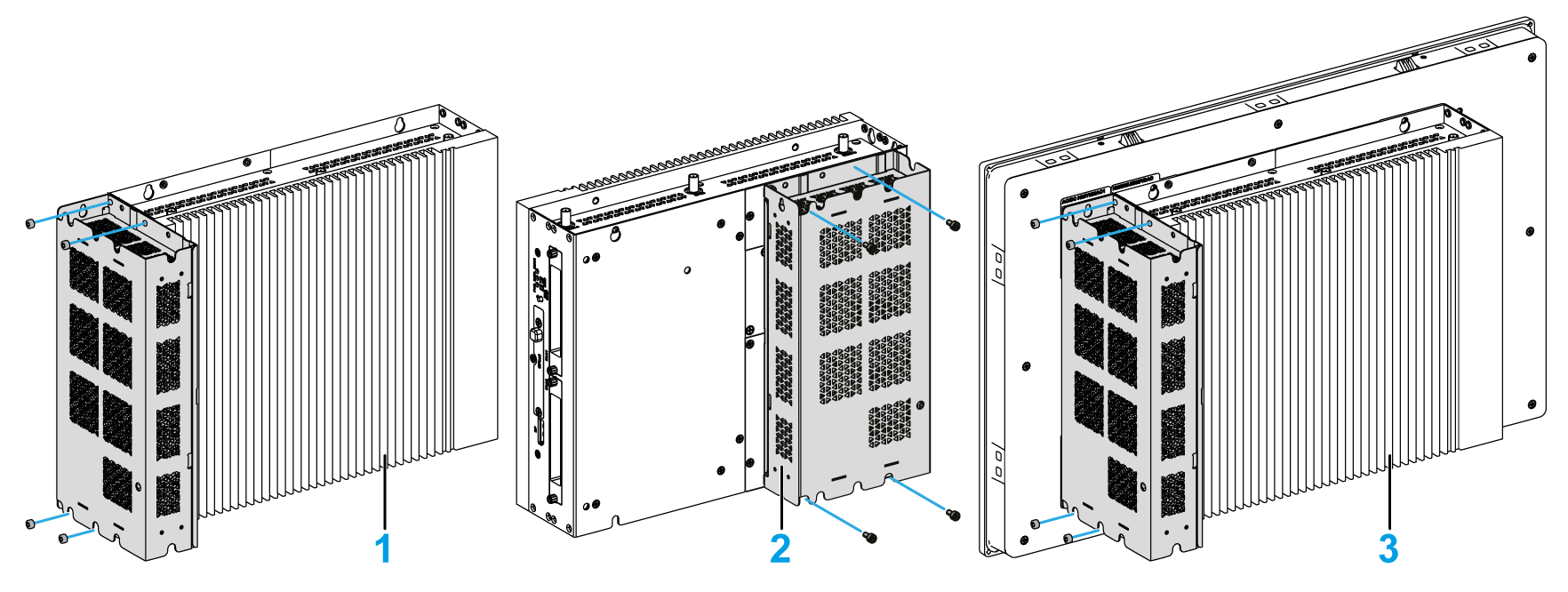

Montez le module d'alimentation CA sur l'unité Box iPC Universal/Performance à l'aide de 4 vis (le cache du commutateur marche/arrêt et le connecteur AC IN doivent être enlevés) :

1   Box iPC (montage au mur) sans écran

2   Box iPC (montage en livre) sans écran

3   Box iPC 2 emplacements avec écran

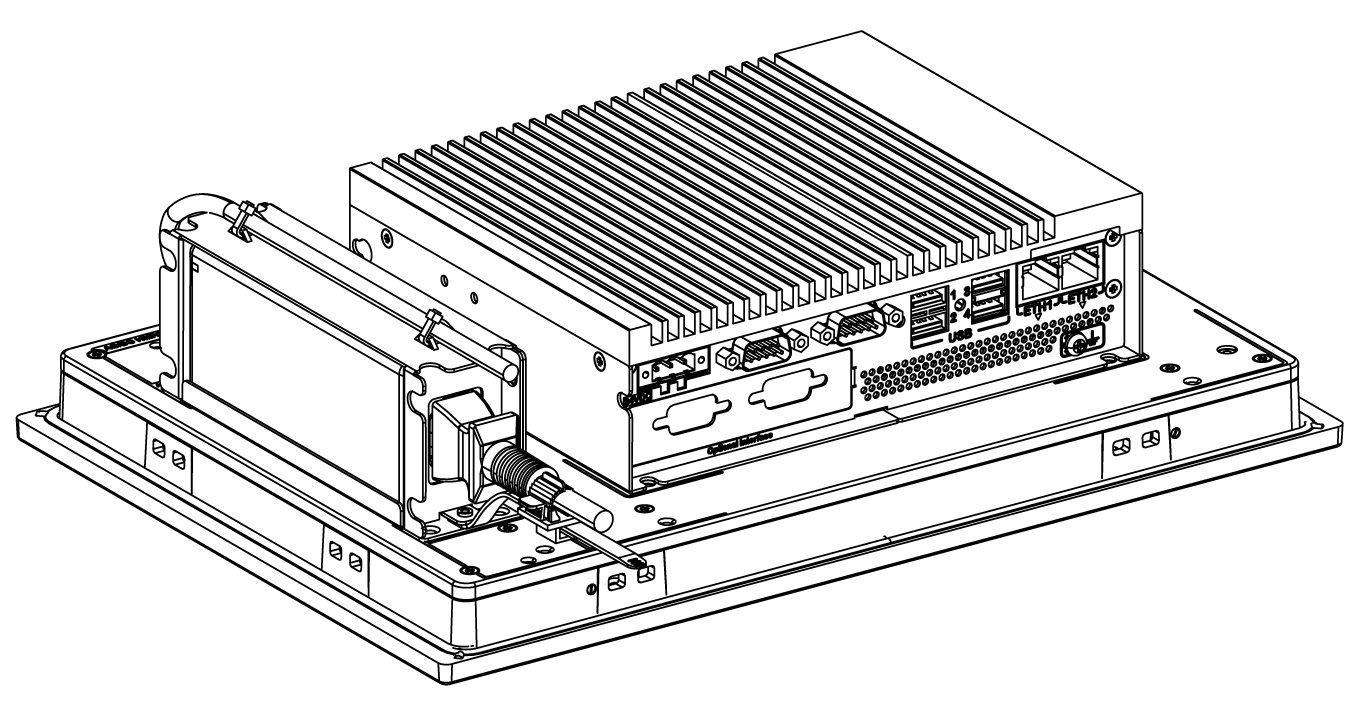

Box iPC Optimized (HMIBMI/HMIBMO) :

Montez le module d'alimentation CA sur l'unité Box iPC Optimized à l'aide de 2 vis (le cache du commutateur marche/arrêt et le connecteur AC IN doivent être enlevés) :

1   Box iPC (montage au mur) sans écran (le module d'alimentation CA est installé séparément dans l'armoire)

2   Box iPC (montage en livre) sans écran (le module d'alimentation CA est installé séparément dans l'armoire)

3   Box iPC standard avec écran

NOTE :

oLe couple de serrage recommandé est de 0,5 Nm (4,5 lb-in).

oPour monter l'unité Box iPC avec écran dans l'armoire de commande, consultez la section Installation de l'unité Box iPC.

3

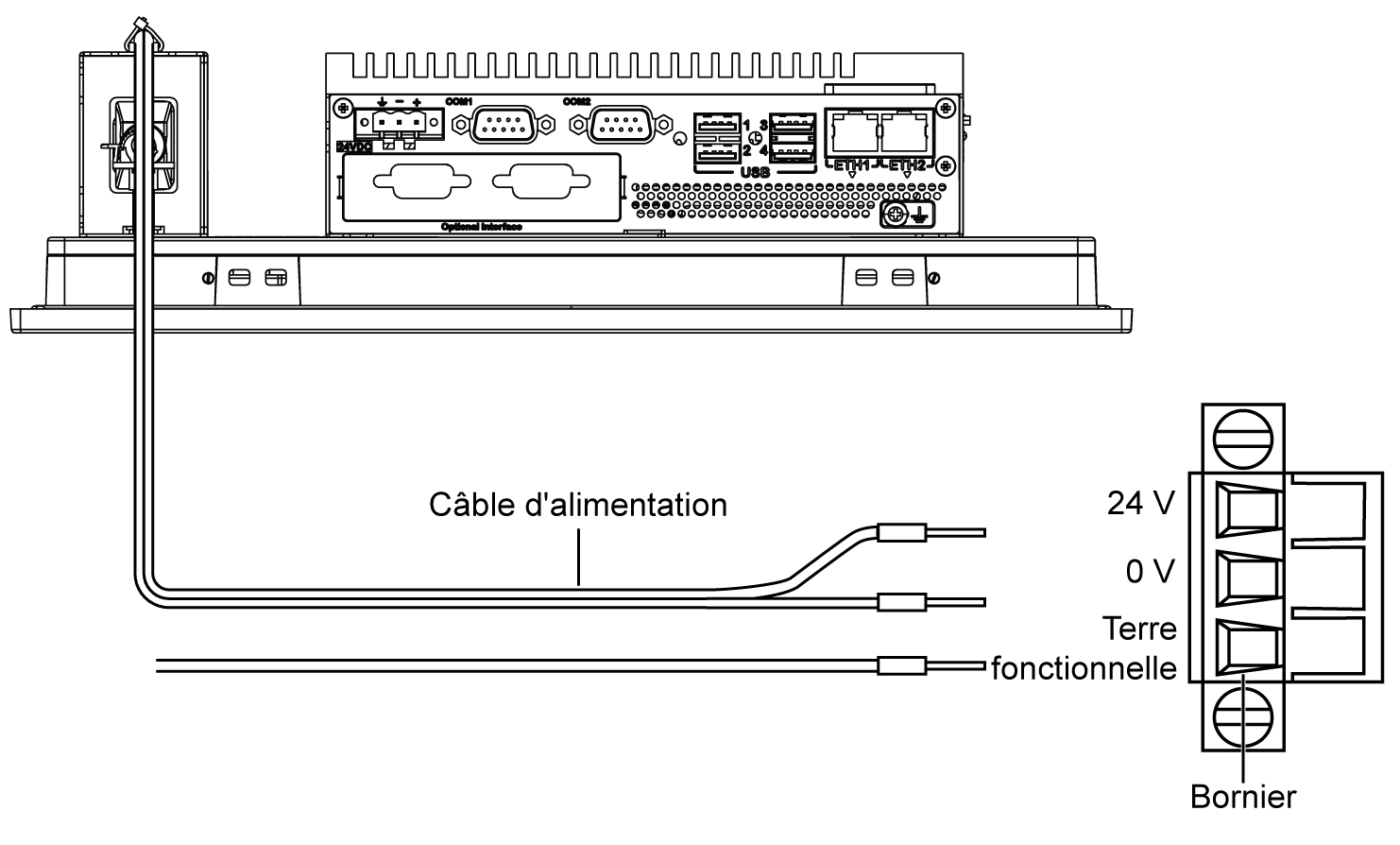

Retirez le bornier du connecteur d'alimentation de l'unité et raccordez une extrémité du câble d'alimentation CC au bornier :

4

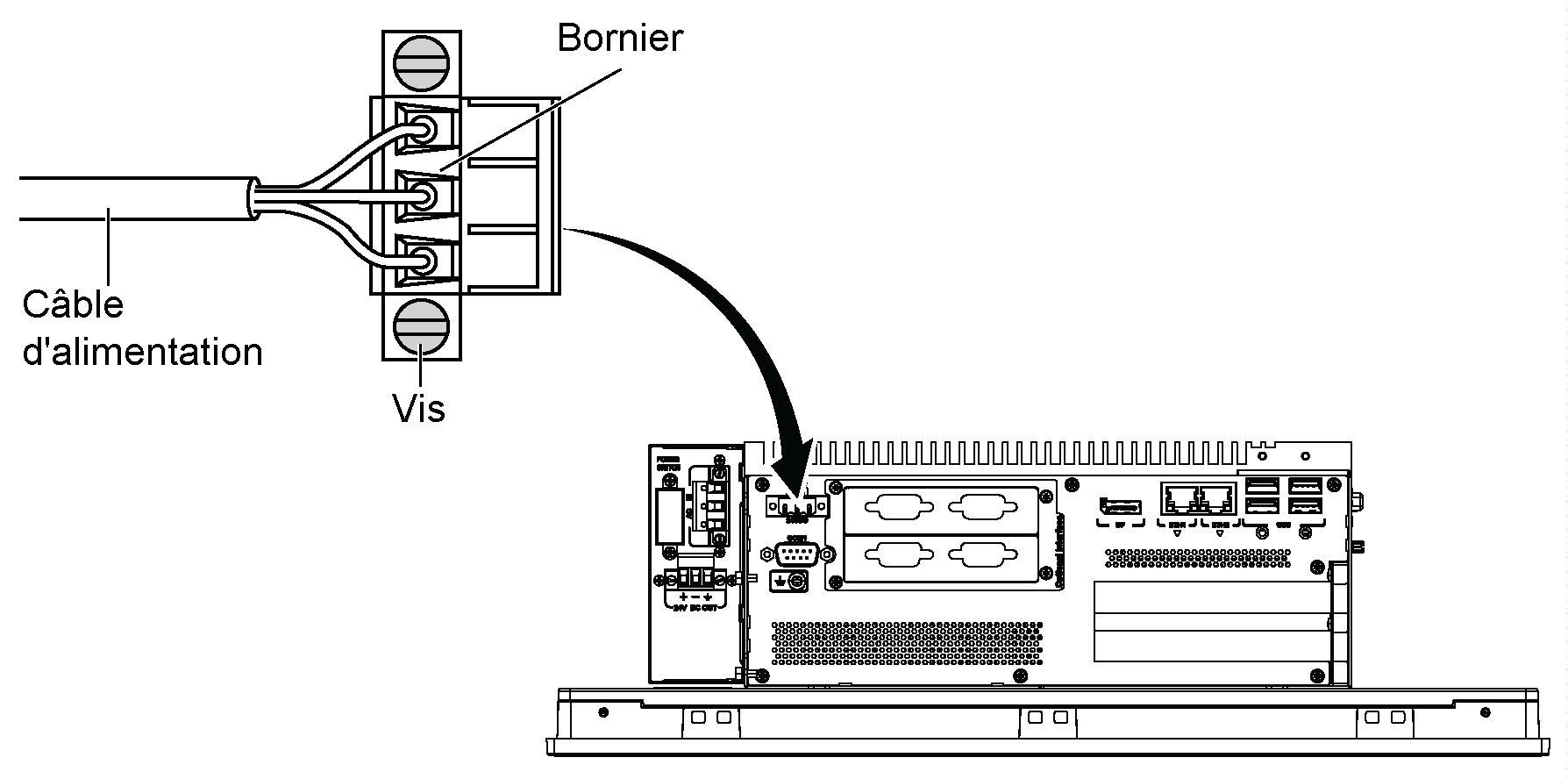

Remettez le bornier en place au niveau du connecteur d'alimentation de l'unité Box iPC et serrez les vis :

NOTE : Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

5

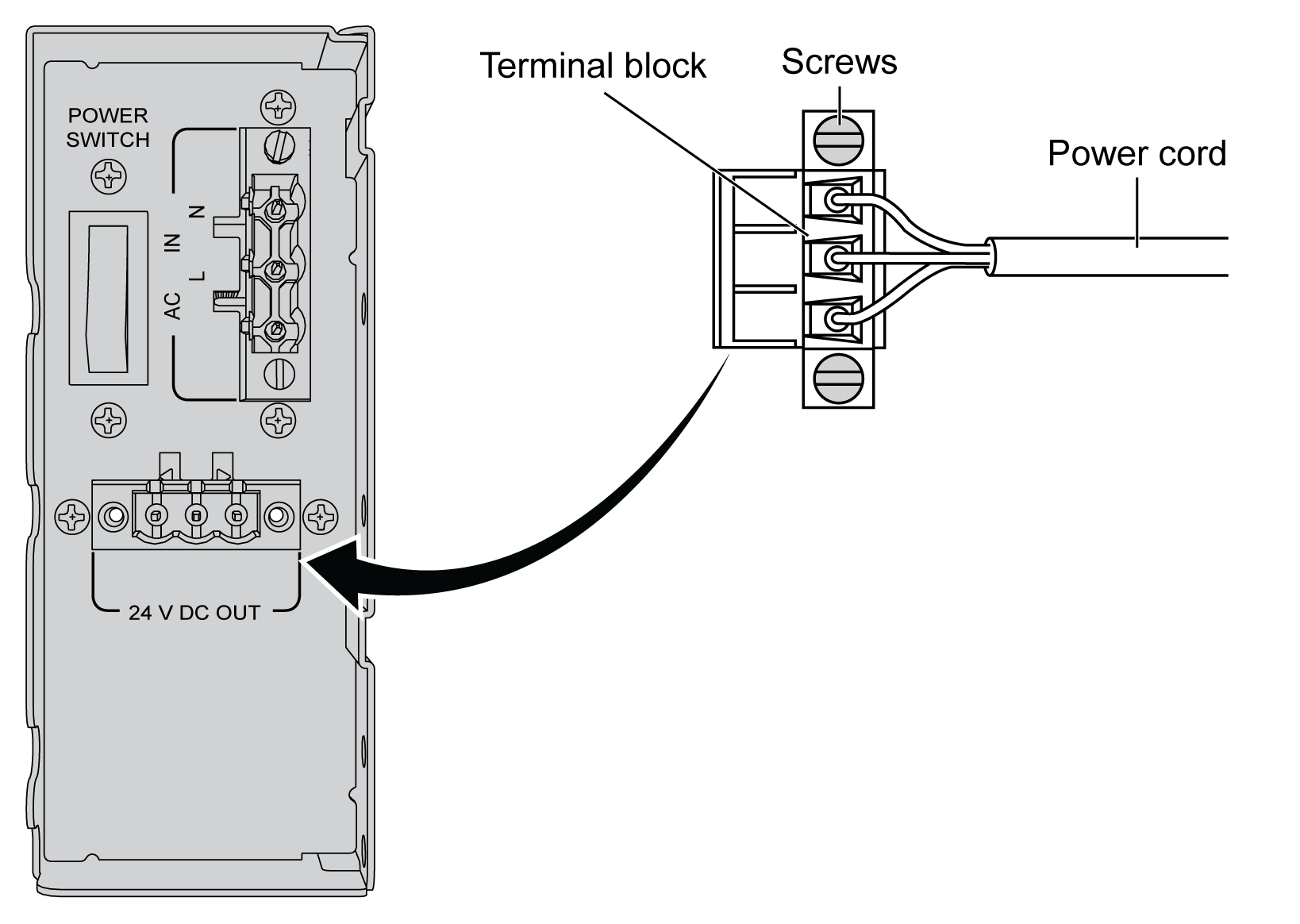

Raccordez l'autre extrémité du câble d'alimentation CC (relié au ) à la sortie 24 V DC OUT du module d'alimentation CA et serrez les vis :

Utilisez du fil de cuivre résistant à 75 °C (167 °F) avec une section de 0,75 à 2,5 mm² (AWG 18 à AWG 14).

6

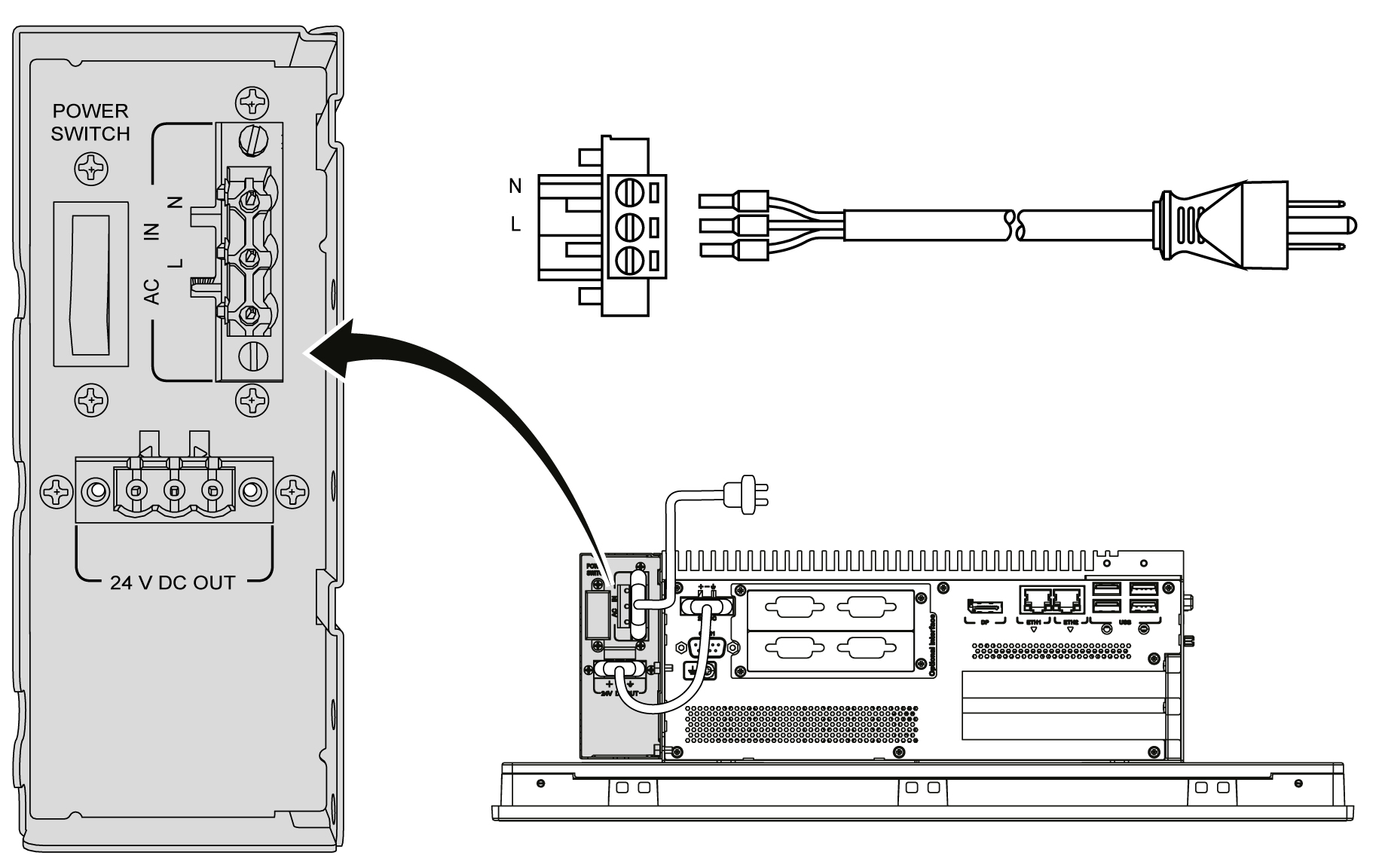

Raccordez le câble d'alimentation CA (relié au bornier ) à l'entrée AC IN du module d'alimentation CA à partir de sa source d'alimentation :

1

Débranchez toutes les sources d'alimentation de l'unité Box iPC Optimized et assurez-vous que l'adaptateur de courant est également débranché de sa source d'alimentation.

2

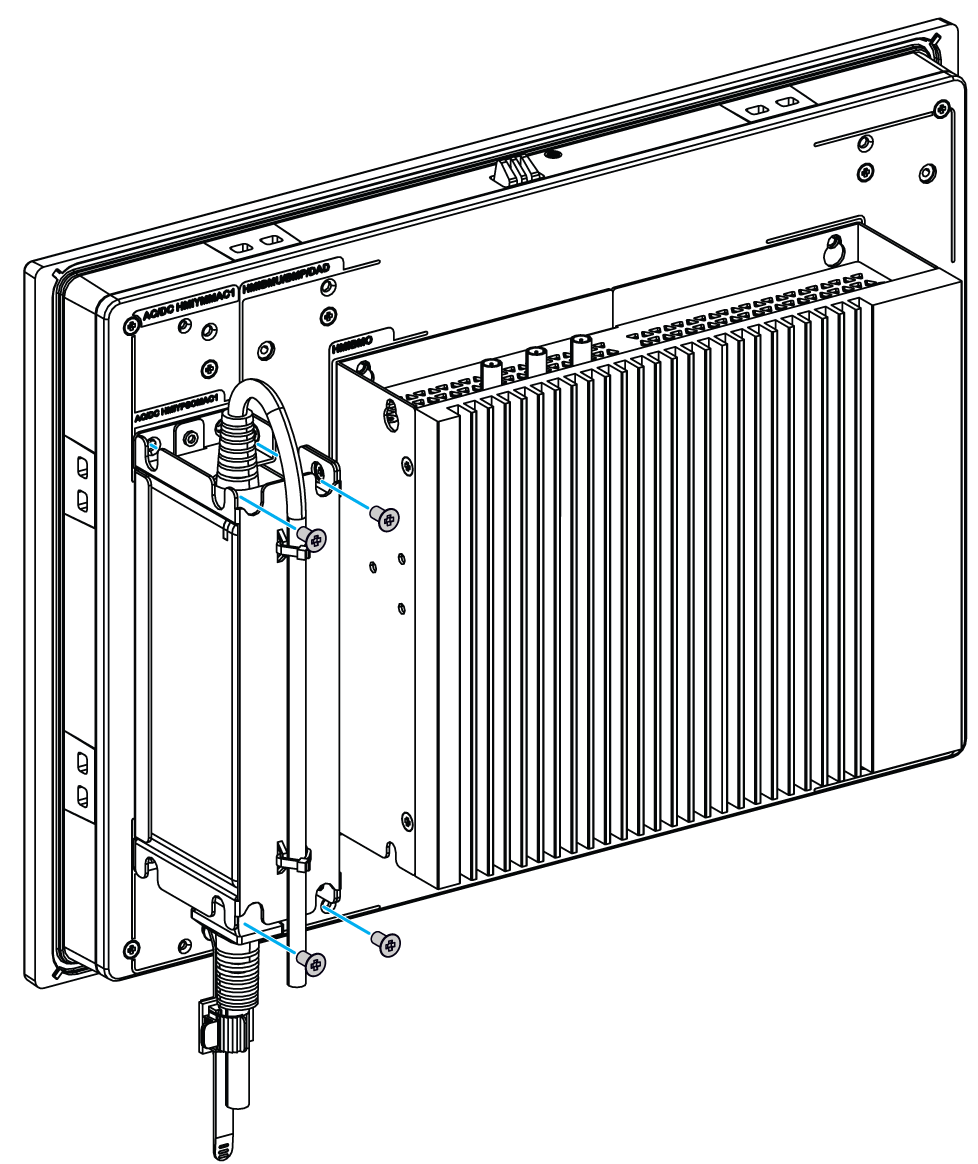

Box iPC Optimized sans kit VESA :

Le module d'alimentation CA est monté sur l'unité Box iPC Optimized à l'aide de 4 vis M3 x 4 :

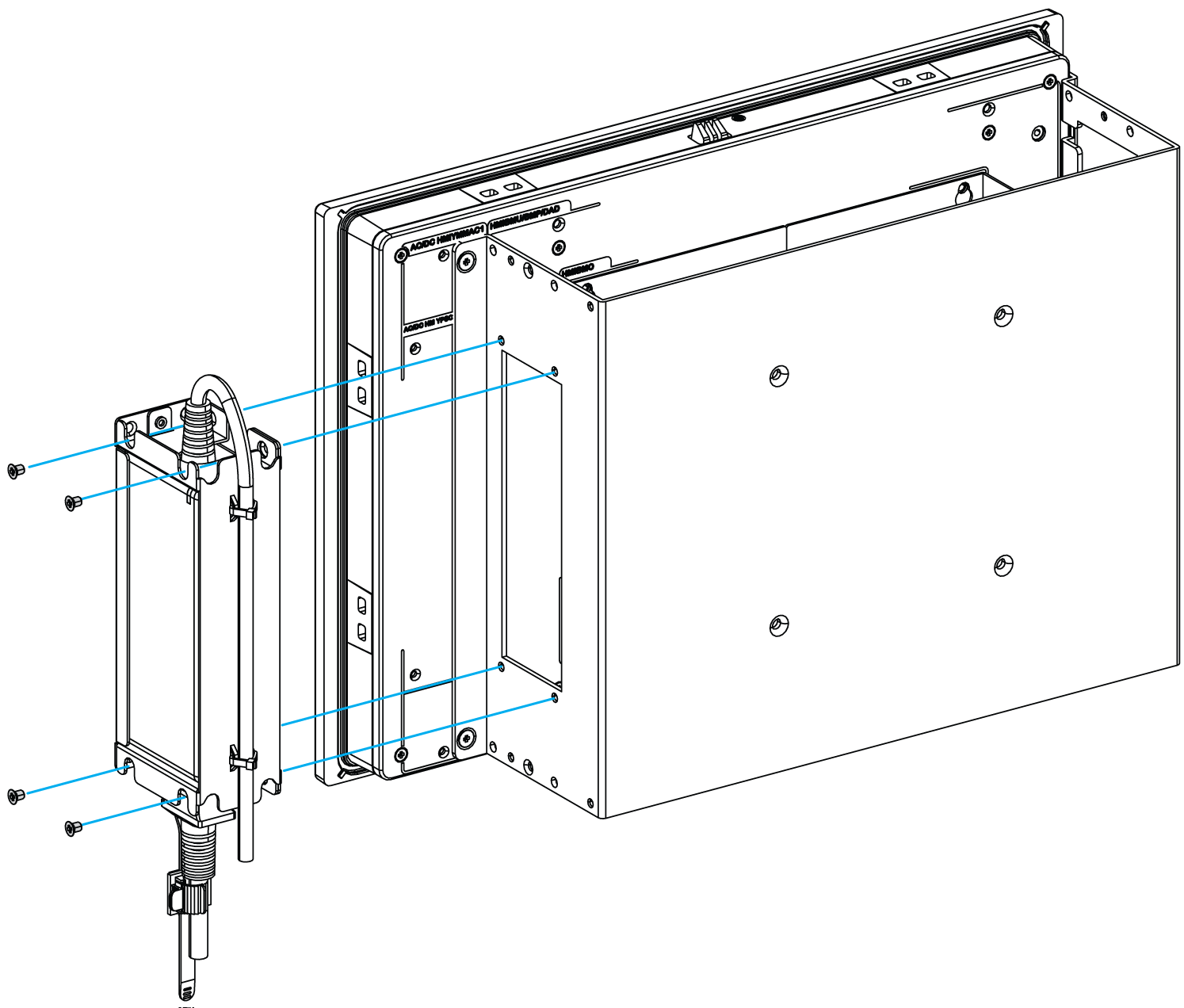

Box iPC Optimized avec kit VESA :

Le module d'alimentation CA est monté sur le kit VESA l'aide de 4 vis M3 x 4 :

NOTE : Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

3

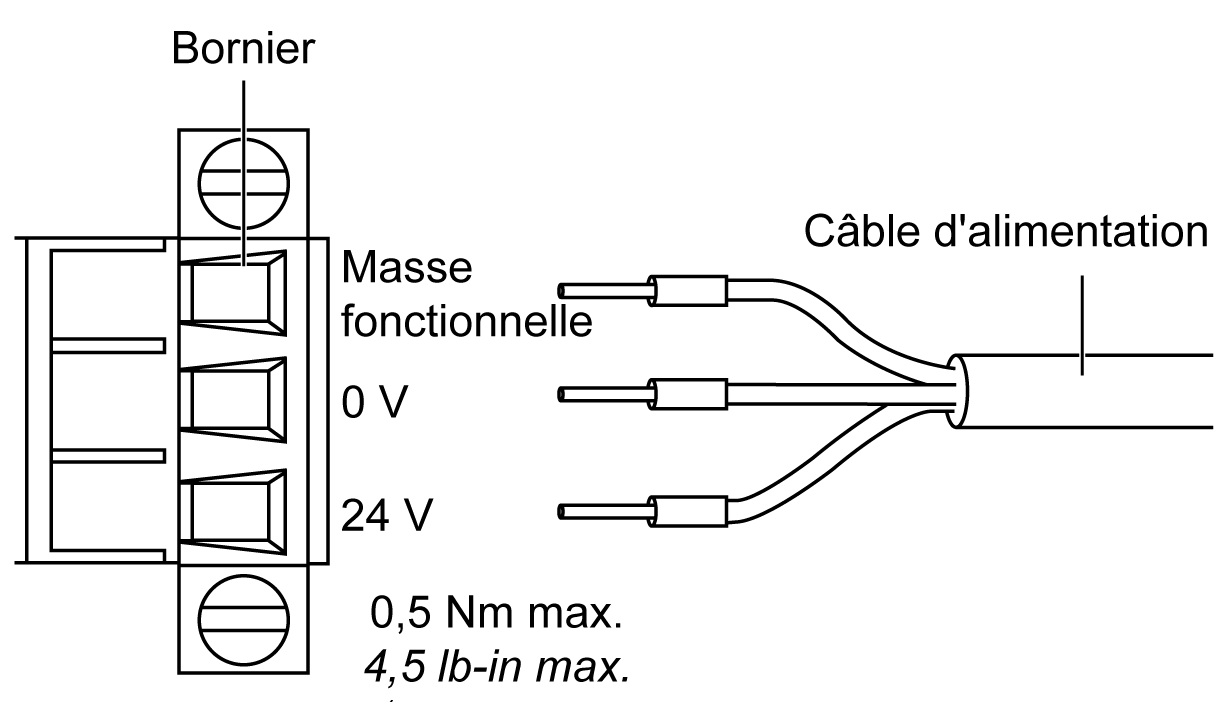

Retirez le bornier du connecteur d'alimentation de l'unité et raccordez le cordon d'alimentation au bornier :

Reliez le fil noir au 0 V et le fil rouge au 24 V du bornier. Mettez le bornier à la terre avec un fil cuivre 2,5 mm².

4

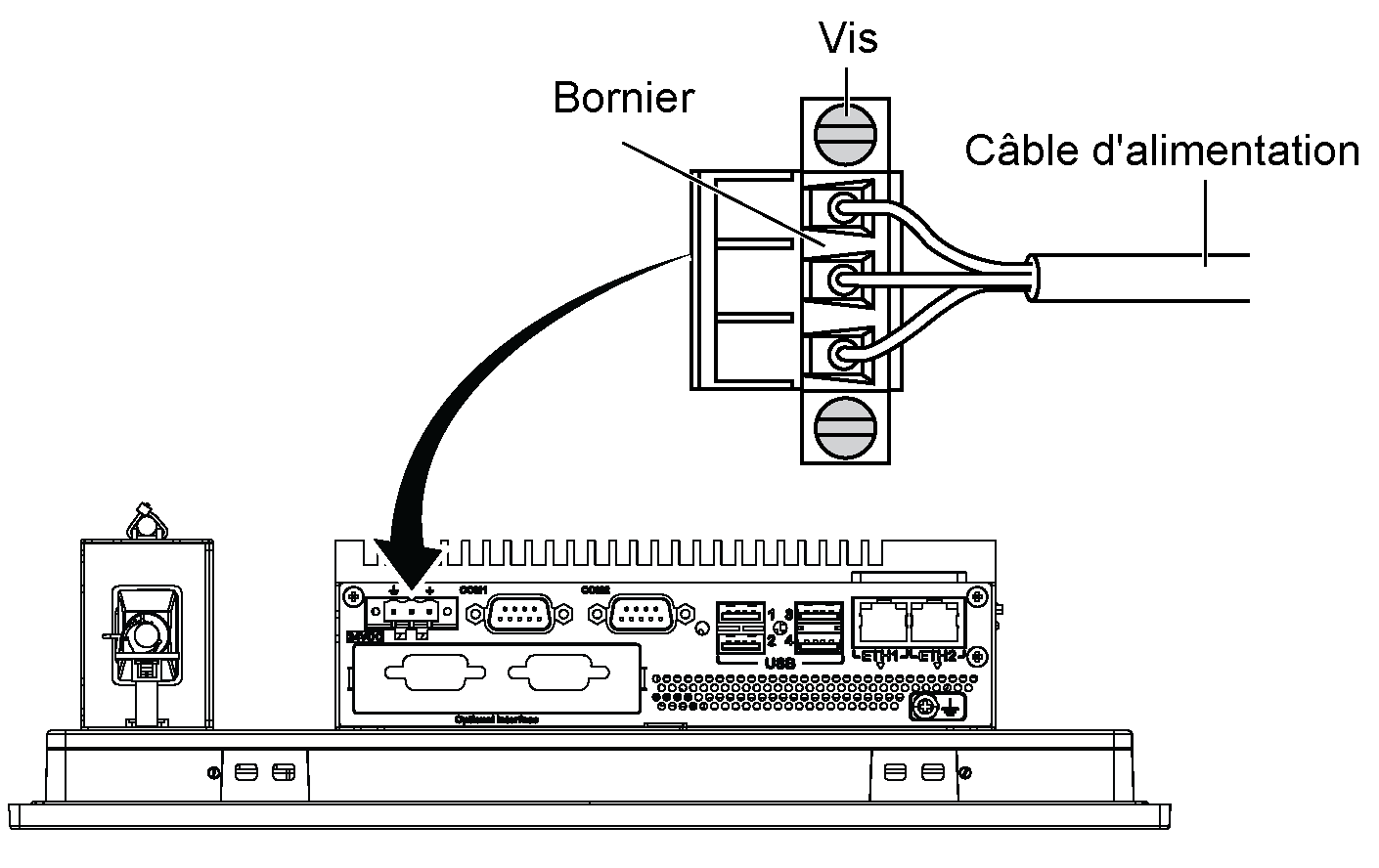

Remettez le bornier en place au niveau du connecteur d'alimentation et serrez les vis :

NOTE : Le couple de serrage recommandé pour ces vis est de 0,5 Nm (4,5 lb-in).

5

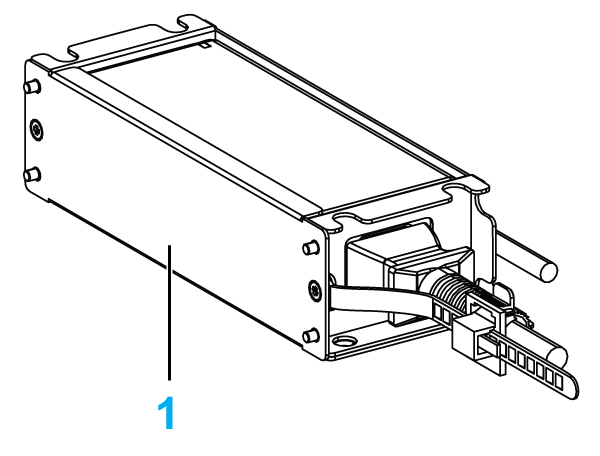

Faites passer l'attache à travers le support de fixation, avec le cordon d'alimentation :

Appuyez sur l'attache pour fixer le cordon d'alimentation :

1   Support de fixation

6

Connectez le câble d'alimentation CA du module d'alimentation CA à partir de la source d'alimentation :
