Equipements et accessoires de rechange pour

Présentation

Les équipements et accessoires de rechange sont les suivants :

oMoyeux de serrage

oPoulies de déviation

oAraignées élastomère

oCâbles rallonges de capteur

oExtensions d'arbre

oEcrous de rainures

oCouvertures pour rainures en T

oCourroies crantées

oPoulies de courroie crantée

Moyeux de serrage

Données de la commande

Représentation	Description	Axe	D en mm (in)⁽¹⁾	Référence de commande
	Pour le montage de pièces sur l'arbre du moteur ou du réducteur : o1x moyeu de serrage avec vis de réglage de la tension	CAR40 CAR41	6.35 (0.25)	SPM3MFCC06A06
			8 (0.315)	SPM3MFCC08A06
			9 (0.354)	SPM3MFCC09A06
			10 (0.39)	SPM3MFCC10A06
			11 (0.43)	SPM3MFCC11A06
			12 (0.47)	SPM3MFCC12A06
			14 (0.55)	SPM3MFCC14A06
		CAR42 CAR43 CAR44	6,35 (0.25)	SPM3MFCC06A07
			8 (0.315)	SPM3MFCC08A07
			9 (0.354)	SPM3MFCC09A07
			10 (0.39)	SPM3MFCC10A07
			11 (0.43)	SPM3MFCC11A07
			12 (0.47)	SPM3MFCC12A07
			14 (0.55)	SPM3MFCC14A07
			16 (0.63)	SPM3MFCC16A07
			19 (0.75)	SPM3MFCC19A07
			20 (0.79)	SPM3MFCC20A07
(1) Voir le schéma coté (tableau suivant).

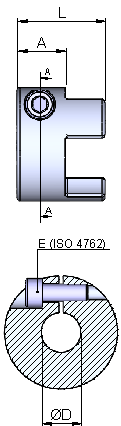

Schéma coté	Paramètre	Symbole	Unité	Axe
Schéma coté	Paramètre	Symbole	Unité	CAR40 CAR41	CAR42 CAR43 CAR44
	Moment d'inertie	J	kg·cm² (lb·in²)	0,015 (0.0051)	0,15 (0.051)
	Couple de serrage	–	Nm (lbf-in)	1,9 (16.8)	14 (14)
	Vis ISO 4762	E	–	M3	M6
	Dimension	A	mm (in)	11 (0.43)	17 (0.67)
		ØD		⁽¹⁾	⁽¹⁾
		L		22 (0.87)	31 (1.22)

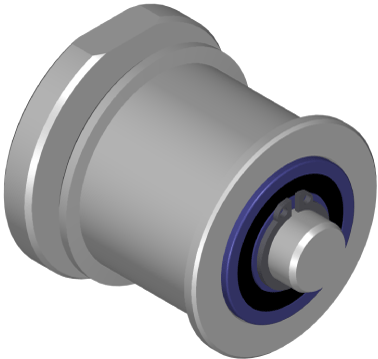

Poulies de déviation

Données de la commande

Description	Axe	Caractéristique	Référence de commande
Pour dévier la courroie crantée : o2 poulies de déviation avec boulons de palier, roulements à billes et circlips	CAR41	Standard	SPM3MDPR41S
	CAR41	Résistance accrue à la corrosion	SPM3MDPR41C
	CAR42	Standard	SPM3MDPR42S
	CAR42	Résistance accrue à la corrosion	SPM3MDPR42C
	CAR43	Standard	SPM3MDPR43S
	CAR43	Résistance accrue à la corrosion	SPM3MDPR43C
	CAR44	Standard	SPM3MDPR44S
	CAR44	Résistance accrue à la corrosion	SPM3MDPR44C

Araignées élastomère

Données de la commande

Représentation	Description	Axe	Référence de commande
	Pour désaccoupler le moyeu d'expansion et le moyeu de serrage : o1x araignée élastomère rouge	CAR40 CAR41	SPM3MFR09A018
CAR42 CAR43 CAR44	SPM3MFR14A034

Représentation

Description

Axe

Référence de commande

Pour désaccoupler le moyeu d'expansion et le moyeu de serrage :

o1x araignée élastomère rouge

CAR40

CAR41

SPM3MFR09A018

CAR42

CAR43

CAR44

SPM3MFR14A034

NOTE : Respectez le couple d'entraînement maximum admissible de l'axe. L'araignée élastomère peut transmettre un couple supérieur à ce que l'axe peut accepter.

Dimensions

Schéma coté	Définition	Symbole	Unité	Axe
Schéma coté	Définition	Symbole	Unité	CAR40 CAR41	CAR42 CAR43 CAR44
	Moment d'inertie	J	kg·cm² (lb·in²)	0,001 (0.00034)	0,013 (0.0044)
	Shore-Dureté	–	SH A	98	98
	Couleur	–	–	Rouge	Rouge
	Dimension	ØD	mm (in)	9 (0.354)	14 (0.55)

Moyeux d'expansion

Données de la commande

Représentation	Description	Axe	Référence de commande
	Pour le montage du moteur ou réducteur : o1x moyeu d'expansion avec cône et vis de réglage de la tension	CAR40 CAR41	SPM3MFSC10A14
CAR42 CAR43 CAR44	SPM3MFSC20A20

Représentation

Description

Axe

Référence de commande

Pour le montage du moteur ou réducteur :

o1x moyeu d'expansion avec cône et vis de réglage de la tension

CAR40

CAR41

SPM3MFSC10A14

CAR42

CAR43

CAR44

SPM3MFSC20A20

Dimensions

Schéma coté	Définition	Symbole	Unité	Axe
Schéma coté	Définition	Symbole	Unité	CAR40 CAR41	CAR42 CAR43 CAR44
	Moment d'inertie	J	kg·cm² (lb·in²)	0,009 (0.0031)	0,09 (0.031)
	Couple de serrage	M_t	Nm (lbf-in)	2.9 (25.7)	10 (89)
	Vis ISO 4762	E	–	M4	M6
	Dimension	A	mm (in)	14 (0.55)	20 (0.79)
		ØD		10 (0.39)	20 (0.79)
		L		30 (1.18)	42 (1.65)

Réducteurs

Pour plus d'informations sur les réducteurs appropriés à l'axe, contactez votre service après-vente Schneider Electric local.

NOTE : Si des matériels d'adaptation sont nécessaires, ils doivent être commandés avec le réducteur.

Bagues de centrage

Données de la commande

Représentation	Description	Axe	Référence de commande
	Pour un montage précis et reproductible de la charge utile sur les plaques d'extrémité : o20 x bagues de centrage	CAR40 CAR41	VW33MF020LD01
CAR42 CAR43	VW33MF020LD02
CAR44	VW33MF020LD03

Représentation

Description

Axe

Référence de commande

Pour un montage précis et reproductible de la charge utile sur les plaques d'extrémité :

o20 x bagues de centrage

CAR40

CAR41

VW33MF020LD01

CAR42

CAR43

VW33MF020LD02

CAR44

VW33MF020LD03

Dimensions

Schéma coté	Définition	Symbole	Unité	Axe
Schéma coté	Définition	Symbole	Unité	CAR40 CAR41	CAR42 CAR43	CAR44
	Dimension	ØD1	mm (in)	5.5 (0.217)	6.6 (0.26)	9 (0.354)
		ØD2		8 h6 (0.315)	10 h6 (0.39)	12 h6 (0.47)
		H		3.8 (0.15)

Moteurs

Pour plus d'informations sur les moteurs appropriés à l'axe, contactez votre service après-vente Schneider Electric local.

NOTE : Si des matériels d'adaptation sont nécessaires, ils doivent être commandés avec le moteur.

Capteurs

Données de la commande

Description	Axe	Capteur	Référence de commande
Pour détecter la position finale de l'axe : o1x capteur o1x écrou de capteur	Tous	PNP, normalement fermé	VW32SPBP01M8
		PNP, normalement ouvert	VW32SPAP01M8
		NPN, normalement fermé	VW32SNBP01M8
		NPN, normalement ouvert	VW32SNAP01M8

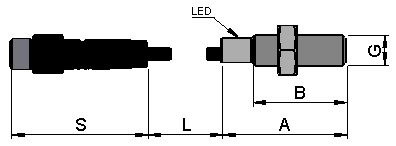

Dimensions

Schéma coté	Définition	Symbole	Unité	Axe
Schéma coté	Définition	Symbole	Unité	Tous
	Taraudage	G	–	M8
	Dimension	A	mm (in)	33 (1.3)
		B		25 (0.98)
		L		100 (3.9)
		S		36,5 (1.44)

NOTE : Pour le raccordement, reportez-vous à la section Données techniques des capteurs.

Câbles rallonges de capteur

Données de la commande

Représentation	Description	Pour contact de capteur de type	Longueur en m (ft)	Référence de commande
	Pour prolonger le câble du capteur : o1x câble rallonge de capteur Convient aux applications de la chaîne énergétique ; connecteur circulaire M8 à 3 broches côté capteur, l'autre extrémité du câble étant libre.	PNP et NPN normalement fermé / PNP et NPN normalement ouvert	5 (16.4)	VW32SBCBGA050
10 (33)	VW32SBCBGA100
20 (66)	VW32SBCBGA200

Représentation

Description

Pour contact de capteur de type

Longueur en m (ft)

Référence de commande

Pour prolonger le câble du capteur :

o1x câble rallonge de capteur

Convient aux applications de la chaîne énergétique ; connecteur circulaire M8 à 3 broches côté capteur, l'autre extrémité du câble étant libre.

PNP et NPN normalement fermé / PNP et NPN normalement ouvert

5 (16.4)

VW32SBCBGA050

10 (33)

VW32SBCBGA100

20 (66)

VW32SBCBGA200

Extensions d'arbre

Données de la commande

Représentation	Description	Axe	Référence de commande
	Pour le couplage de composants externes, par exemple un codeur : o1x extension d'arbre avec cône et vis de réglage de la tension	CAR40 CAR41	VW33MF1S12A12
CAR42 CAR43 CAR44	VW33MF1S27A20

Représentation

Description

Axe

Référence de commande

Pour le couplage de composants externes, par exemple un codeur :

o1x extension d'arbre avec cône et vis de réglage de la tension

CAR40

CAR41

VW33MF1S12A12

CAR42

CAR43

CAR44

VW33MF1S27A20

Schéma coté	Paramètre	Symbole	Unité	Axe
Schéma coté	Paramètre	Symbole	Unité	CAR40 CAR41	CAR42 CAR43 CAR44
	Moment d'inertie	J	kg·cm² (lb·in²)	0.002 (0.000683)	0,05 (0.017)
	Couple de serrage	M_t	Nm (lbf-in)	2.9 (16.8)	10 (89)
	Vis ISO 4762	E	–	M4	M6
	Force radiale maximum	F_R	N (lbf)	230 (52)	400 (90)
	Dimension	A	mm (in)	12 (0.47)	27 (1.06)
		B		5.5 (0.217)	7 (0.276)
		ØD		12 (0.47)	20 (0.79)
		D2		17 (0.67)	35 (1.38)
		L		31.5 (1.24)	54 (2.13)

Ecrous de rainures

Données de la commande

Description	Axe	Type d'écrou de rainure	Référence de commande
Pour le montage du profilé de l'axe sur une surface d'installation ou le montage d'autres pièces sur l'axe: o10x écrous de rainures	CAR42	5 St M5	VW33MF010T5N5
		8 St M6	VW33MF010T8N6
		8 St M8	VW33MF010T8N8
	CAR43 CAR44	8 St M6	VW33MF010T8N6
	CAR43 CAR44	8 St M8	VW33MF010T8N8

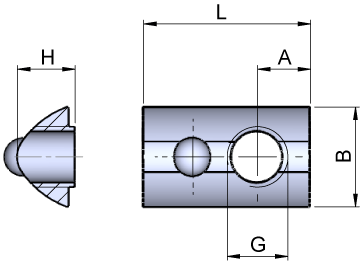

Dimensions

Définition	Symbole	Unité	Axe
			CAR42	CAR42 CAR43 CAR44
			5 St M5	8 St M6	8 St M8
Taraudage	G	–	M5	M6	M8
Dimension	A	mm (in)	4 (0.157)	7 (0.276)	7 (0.276)
	B		7.7 (0.303)	13.2 (0.52)	13.2 (0.52)
	H		4.6 (0.18)	7.6 (0.3)	7.6 (0.3)
	L		12 (0.47)	22 (0.87)	22 (0.87)

Couvertures pour rainures en T

Données de la commande

Représentation	Description	Axe	Taille de la couverture	Référence de commande
	Pour recouvrir la rainure en T au niveau du profilé de l'axe : o5x couvertures de rainure en T de 2 m (79 in) chacune	CAR42	5	VW33MC05B05
CAR42 CAR43 CAR44	8	VW33MC05A08

Représentation

Description

Axe

Taille de la couverture

Référence de commande

Pour recouvrir la rainure en T au niveau du profilé de l'axe :

o5x couvertures de rainure en T de 2 m (79 in) chacune

CAR42

VW33MC05B05

CAR42

CAR43

CAR44

VW33MC05A08

Courroies crantées

Calcul de la longueur de courroie crantée nécessaire : L = course + X

Paramètre	Unité	Axe
Paramètre	Unité	CAR41	CAR42	CAR43	CAR44
X	mm (in)	180 (7.1)	320 (12.6)	330 (13)	400 (15.7)

Données de la commande

Description	Axe	Caractéristique	Référence de commande
Pour le déplacement linéaire de l'axe : o1x courroie crantée	CAR41	Standard Longueur 1 m (3.3 ft)	SPM3MTS10L010
	CAR41	Standard Longueur 5 m (16.4 ft)	SPM3MTS10L050
	CAR42	Standard Longueur 1 m (3.3 ft)	SPM3MTS20L010
		Antistatique Longueur 1 m (3.3 ft)	SPM3MTA20L010
		Standard Longueur 5 m (16.4 ft)	SPM3MTS20L050
		Antistatique Longueur 5 m (16.4 ft)	SPM3MTA20L050
	CAR43	Standard Longueur 1 m (3.3 ft)	SPM3MTS25L010
		Antistatique, Longueur 1 m (3.3 ft)	SPM3MTS25L010
		Standard, Longueur 5 m (16.4 ft)	SPM3MTS25L050
		Antistatique Longueur 5 m (16.4 ft)	SPM3MTA25L050
	CAR44	Standard Longueur 1 m (3.3 ft)	SPM3MTS32L010
		Antistatique Longueur 1 m (3.3 ft)	SPM3MTA32L010
		Standard Longueur 5 m (16.4 ft)	SPM3MTS32L050
		Antistatique Longueur 5 m (16.4 ft)	SPM3MTA32L050

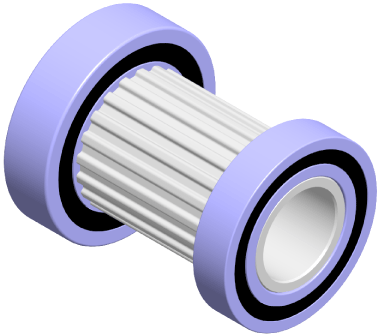

Poulies de courroie crantée

Données de la commande

Description	Axe	Caractéristique	Référence de commande
Pour la transmission du couple d'entraînement à la courroie crantée : o1x poulie de courroie crantée avec roulements à billes	CAR41	Standard	SPM3MAW9S075
	CAR41	Résistance accrue à la corrosion	SPM3MAW9C075
	CAR42	Standard	SPM3MAW10S100
	CAR42	Résistance accrue à la corrosion	SPM3MAW10C100
	CAR43 CAR44	Standard	SPM3MAW11S100
	CAR43 CAR44	Résistance accrue à la corrosion	SPM3MAW11C100
