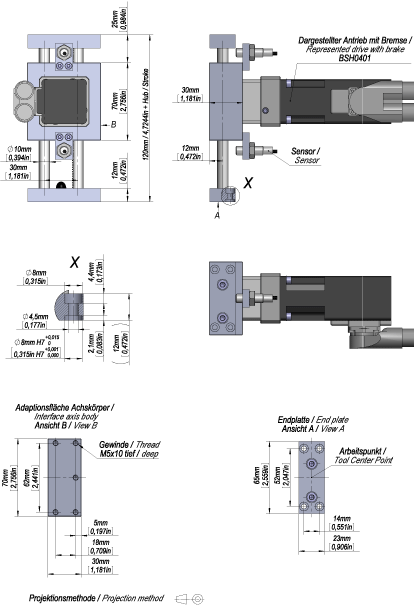

Données générales

Type d'élément d'entraînement mécanique

–

Crémaillère

Module, taille 0.636

Type de guidage

–

Guidage à roulement à billes linéaire, guidage à palier lisse

Course minimum⁽¹⁾

mm

(in)

8

(0.315)

Course maximum⁽²⁾

mm

(in)

150

(5.9)

Vitesse maximum⁽³⁾

m/s

(ft/s)

3

(9.8)

Accélération maximum⁽³⁾

m/s²

(ft/s²)

20

(66)

Constante d'avance

mm/tour

(pouces/tour)

50

(1.97)

Diamètre primitif pignon de crémaillère

mm

(in)

15.92

(0.63)

Répétabilité⁽³⁾

mm

(in)

+/- 0,05

(+/- 0.00197)

Forces et couples

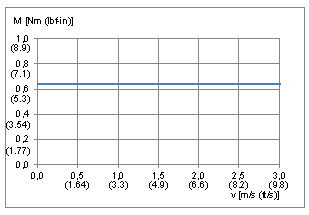

Couple d'entraînement maximum M_max

Nm

(lbf-in)

0,6

(5.3)

Couple de décollement pour axe à course 0

Nm

(lbf-in)

0,1

(0.89)

Force d'avance maximum Fx_max

N

(lbf)

80

(18)

Force Fy maximum⁽⁴⁾

N

(lbf)

160

(36)

Force Fz maximum⁽⁴⁾

N

(lbf)

130

(29)

Couple maximum plaque d'extrémité Mx⁽⁴⁾

Nm

(lbf-in)

1,9

(16.8)

Couple maximum plaque d'extrémité My⁽⁴⁾

Nm

(lbf-in)

2,8

(25)

Couple maximum plaque d'extrémité Mz⁽⁴⁾

Nm

(lbf-in)

3,5

(31)

Poids

Masse pour axe à course 0

kg

(lb)

0,6

(1.32)

Masse par mètre (39 in) de course

kg/m

(lb/in)

1,3

(0.073)

Masse mobile de la flèche

kg

(lb)

0,4

(0.88)

Moments d'inertie

Moment d'inertie pour axe à course 0

kg·cm²

(lb·in²)

0,3

(0.103)

Moment d'inertie par mètre (39 in) de course

kg·cm²/m

(lb·in²/in)

0,8

(0.007)

Moment d'inertie par kg (2.2 lb) de charge utile

kg·cm²/kg

(lb·in²/lb)

0,65

(0.1)

(1) Nécessaire pour la lubrification du guide linéaire à billes.

(2) Pour plus d'informations sur les courses supérieures, contactez votre contact Schneider Electric local.

(3) En fonction de la charge et de la course.

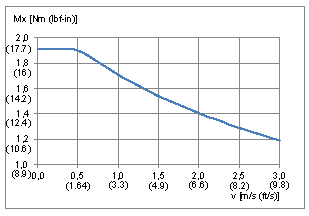

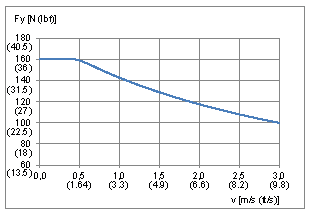

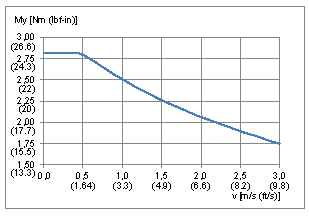

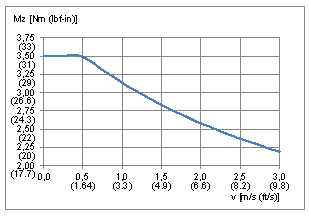

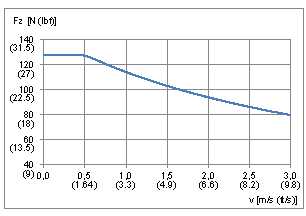

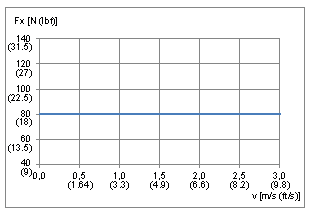

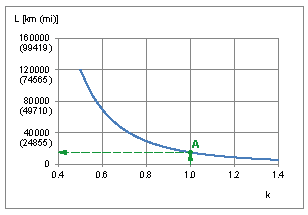

(4) Les couples et forces maximum admissibles diminuent lorsque la vitesse augmente. Reportez-vous aux courbes caractéristiques qui suivent ce tableau.
