Introduction

Présentation

Si vous cliquez sur le bouton Gérer les images... dans la boîte de dialogue Accueil, la boîte de dialogue Gérer les images s'ouvre.

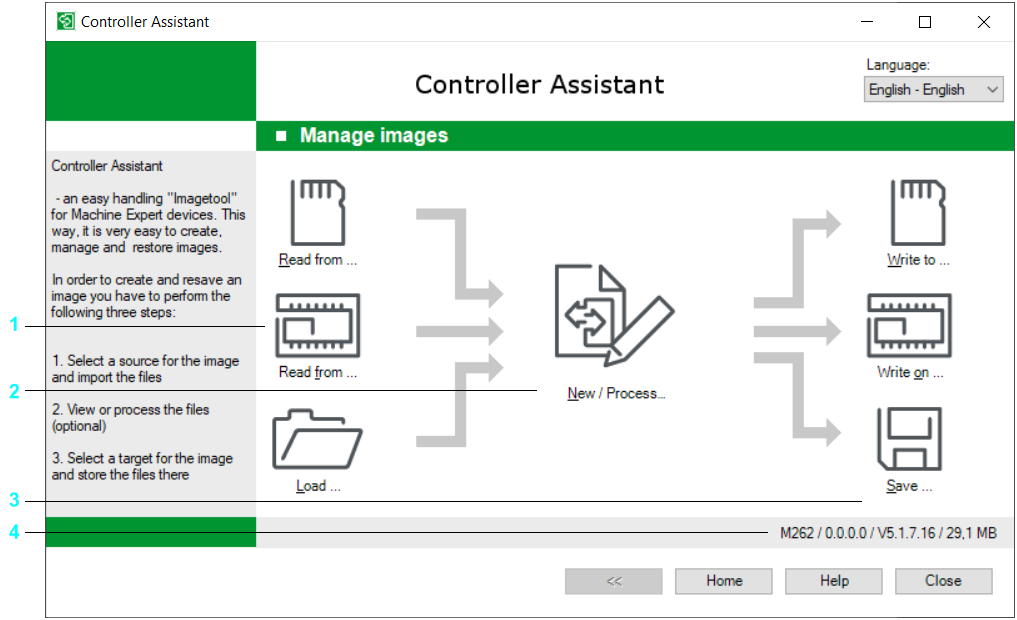

Boîte de dialogue Gérer les images

La boîte de dialogue Gérer les images est divisée en 4 zones.

Zone	Description
1	La zone de gauche affiche les fonctions permettant de lire une image dans l'Controller Assistant.
2	La zone centrale correspond à l'image gérée par l'Controller Assistant. Vous pouvez modifier ou créer l'image, ou bien remplacer le micrologiciel dans celle-ci.
3	La zone de droite indique les fonctions permettant d'écrire l'image active dans son répertoire cible.
4	La barre d'état affiche des informations sur l'image active : Contrôleur Type de contrôleur auquel l'image correspond. Adresse IP Adresse IP du contrôleur enregistrée dans l'image. Version Version du micrologiciel de l'image. Taille Taille de l'image.
Bulle d'aide Source	Affiche l'origine de l'image active. Les variables possibles sont : Unité de stockage amovible (carte CF, carte SD ou stockage de masse USB) Contrôleur Fichier image (du système de fichiers)
