Stratégie d'attribution d'adresse IP

Présentation

Cette section décrit la procédure à suivre pour la mise en œuvre de la stratégie d'affectation des adresses IP des équipements réseau :

Configurez le port Ethernet industriel du contrôleur :
- Paramètres réseau : adresse IP, masque de sous-réseau et adresse de passerelle.
- Choisissez la méthode d'adressage IP à utiliser.
Configurez le Gestionnaire de protocole.

Configuration du port Ethernet industriel

Configurez le port Ethernet industriel, procédez comme suit :

Étape	Action

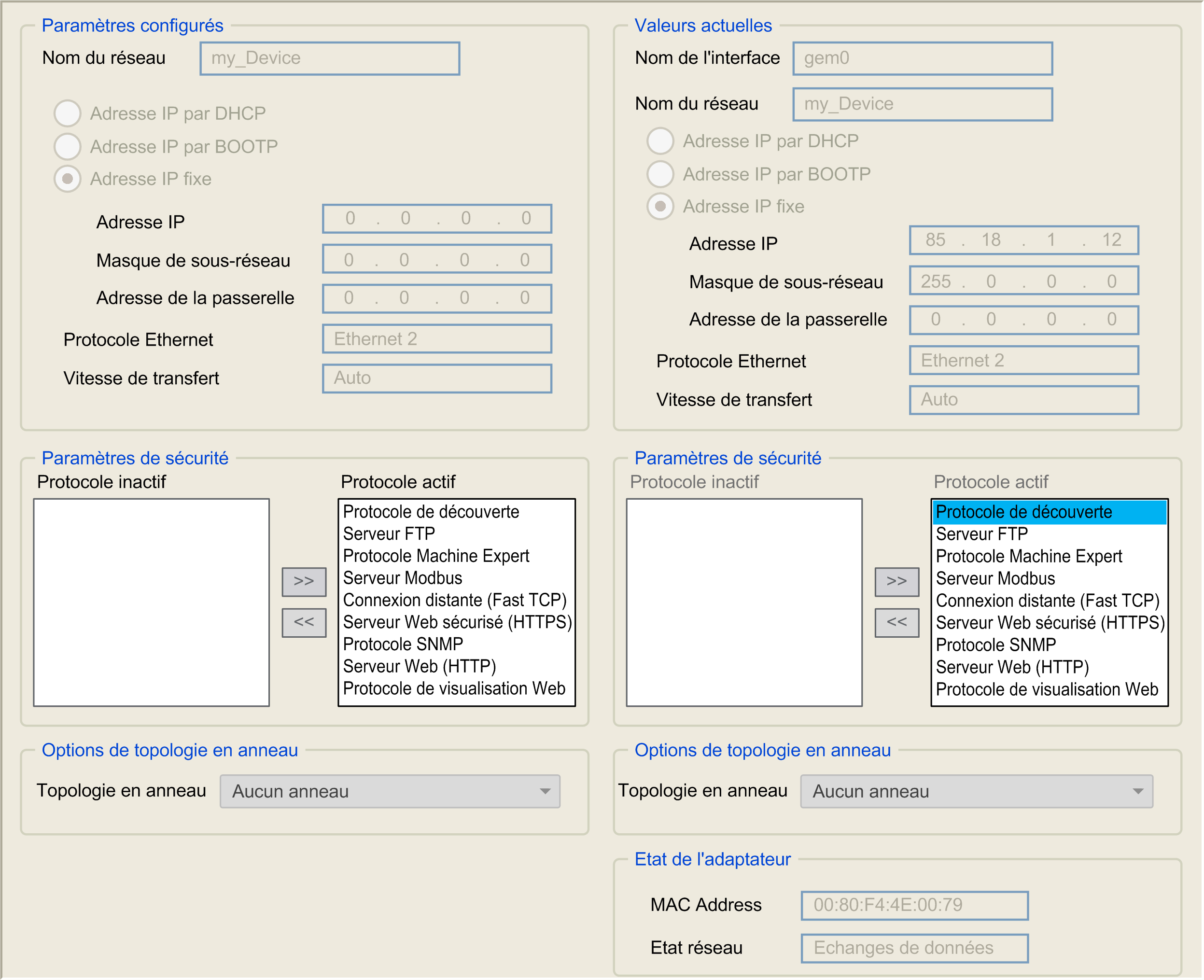

1	Dans l'arborescence Equipements, double-cliquez sur le nœud du port Ethernet industriel. L'onglet Configuration s'affiche, par exemple : Remarque : En mode connecté (en ligne), deux fenêtres s'affichent. Vous ne pouvez pas les modifier. En mode hors-ligne, les fenêtres des Paramètres configurés et des options de la Topologie en anneau en fonction de la référence du contrôleur. Vous pouvez les modifier.
2	Sélectionnez Adresse IP fixe.
3	Définissez l'Adresse IP. Cette adresse IP est utilisée dans la planification du réseau.
4	Configurez le masque de sous-réseau.
5	Vérifiez que, par défaut, l'adresse de la passerelle est réglée sur `0.0.0.0`. La passerelle permet de router un message vers un équipement n'appartenant pas au réseau local. En l'absence de passerelle, l'adresse de passerelle est `0.0.0.0`.
6	Sélectionnez les Paramètres de sécurité : Serveur Web actif : cette option est utilisée pendant les phases de configuration et de maintenance. Serveur FTP actif : cette option est utilisée par le service FDR.
7	Cochez la case Serveur DHCP actif si vous utilisez un serveur DHCP pour attribuer des adresses IP. Pour plus d'informations, consultez la section Méthodes d'adressage IP.
