Diagnostic : Serveur Web

Présentation

Le Serveur Web du contrôleur comporte un onglet de diagnostic.

Cet onglet permet d'accéder aux pages de diagnostic Ethernet industriel :

Page Ethernet

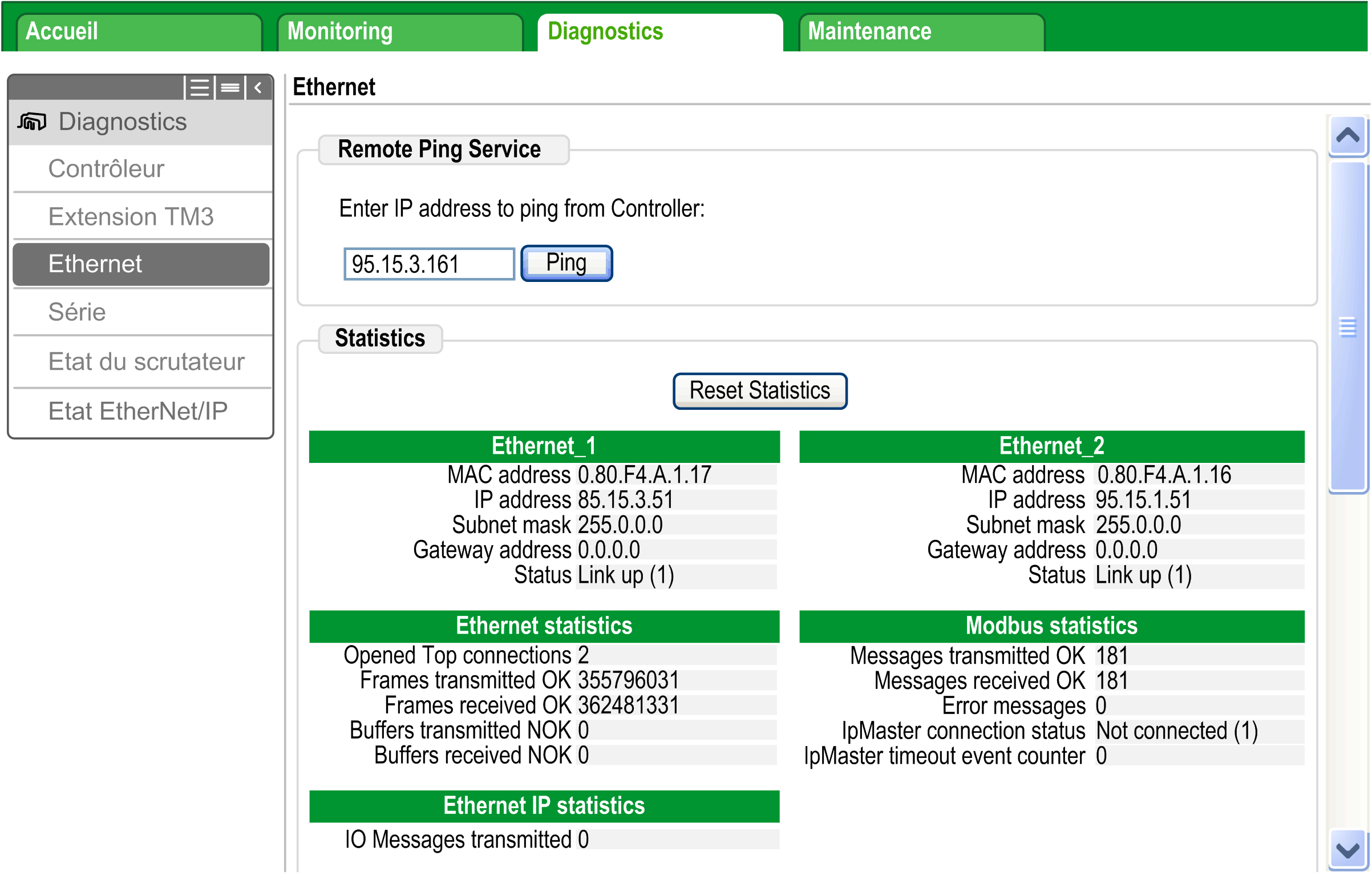

Cliquez sur Ethernet pour afficher les informations Ethernet du contrôleur et pour tester la communication avec une adresse IP spécifique :

Le tableau suivant présente les résultats du test ping sur la page Ethernet :

Icône

Signification

Echec du test de communication.

Le contrôleur n'arrive pas à communiquer avec l'adresse IP définie.

Page d'état EtherNet/IP

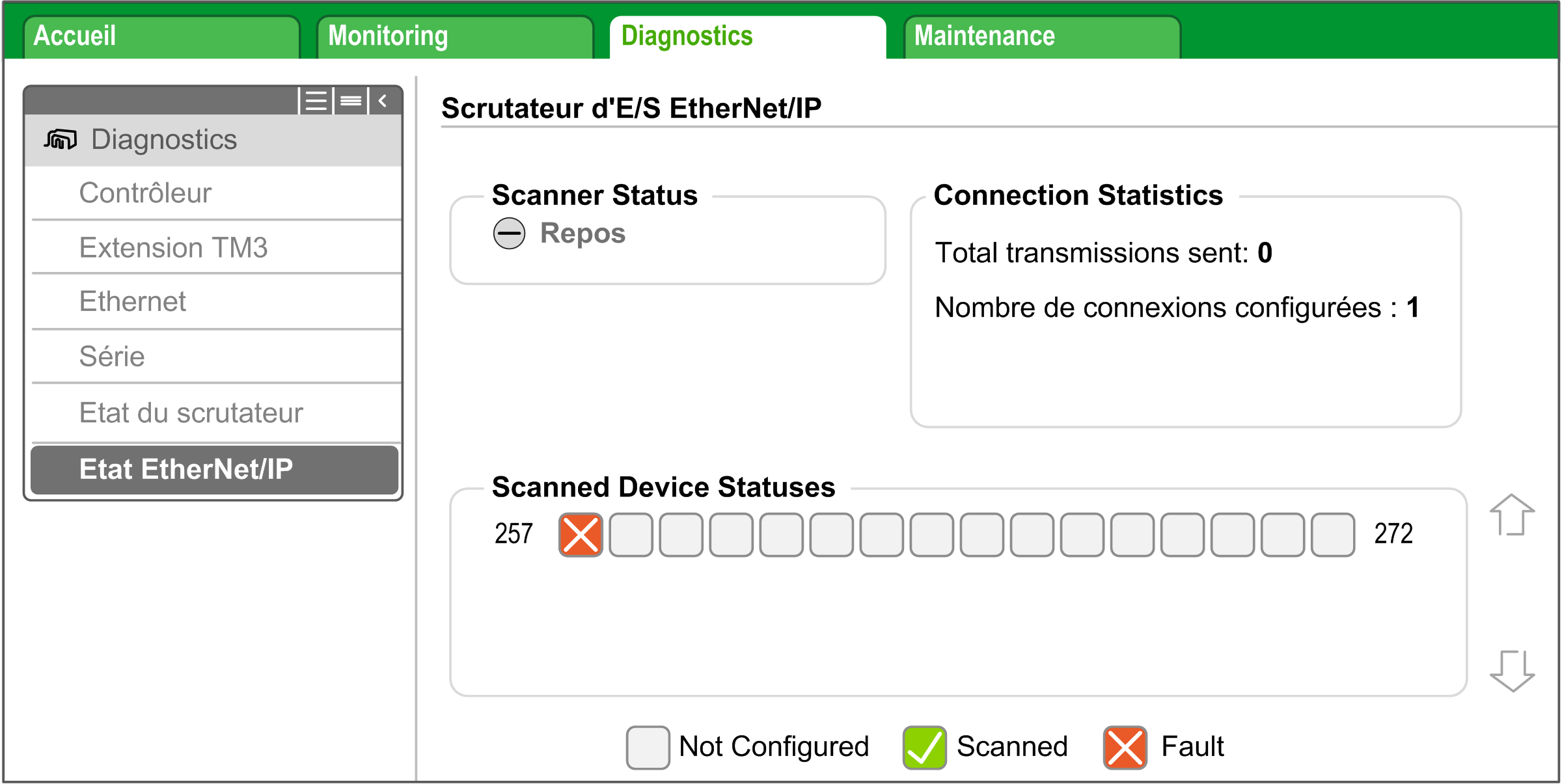

Cliquez sur EtherNet/IP Status pour afficher l'état du EtherNet/IP Scanner (Marche à vide, Arrêté, Opérationnel) et le bit de validité d'un maximum de 16 équipements cibles EtherNet/IP :

257 à 272 correspond à l'ID de connexion.

Le tableau suivant explique l'état des différentes connexions présentées dans la page EtherNet/IP Status :

Icône

Valeur du bit de validité

Signification

Etat du scrutateur

1

Les communications ont lieu en temps et en heure.

Arrêté ou Opérationnel.

0

Une erreur est détectée. Les communications sont fermées.

Arrêté ou Opérationnel.

–

Cet ID ne correspond pas à une connexion configurée.

Arrêté ou Opérationnel.

NOTE : Cliquez sur l'une des icônes pour ouvrir le Serveur Web de l'équipement réseau (le cas échéant). Pour accéder à ce Serveur Web, l'ordinateur doit pouvoir communiquer avec l'équipement. Pour plus d'informations, consultez Routage du PC.

Si l'état du EtherNet/IP Scanner est Marche à vide, aucune icône n'apparaît et le message No scanned device reported s'affiche.
