EipDataExch : envoyer un message explicite

Description du bloc fonction

Ce bloc fonction envoie un message explicite.

La durée impartie à l'exécution de cette opération peut être configurée dans Gestionnaire de protocole

Une valeur de timeout est définie pour les messages connectés et une autre pour les messages non connectés.

Ce bloc fonction générique peut être utilisé pour des fonctions qui ne sont pas mises en œuvre dans la bibliothèque de messagerie explicite EtherNet/IP.

Pour utiliser le bloc fonction, vous devez ajouter au moins un équipement EtherNet/IP dans le Gestionnaire de protocole. Consultez la section Ajout d'un équipement.

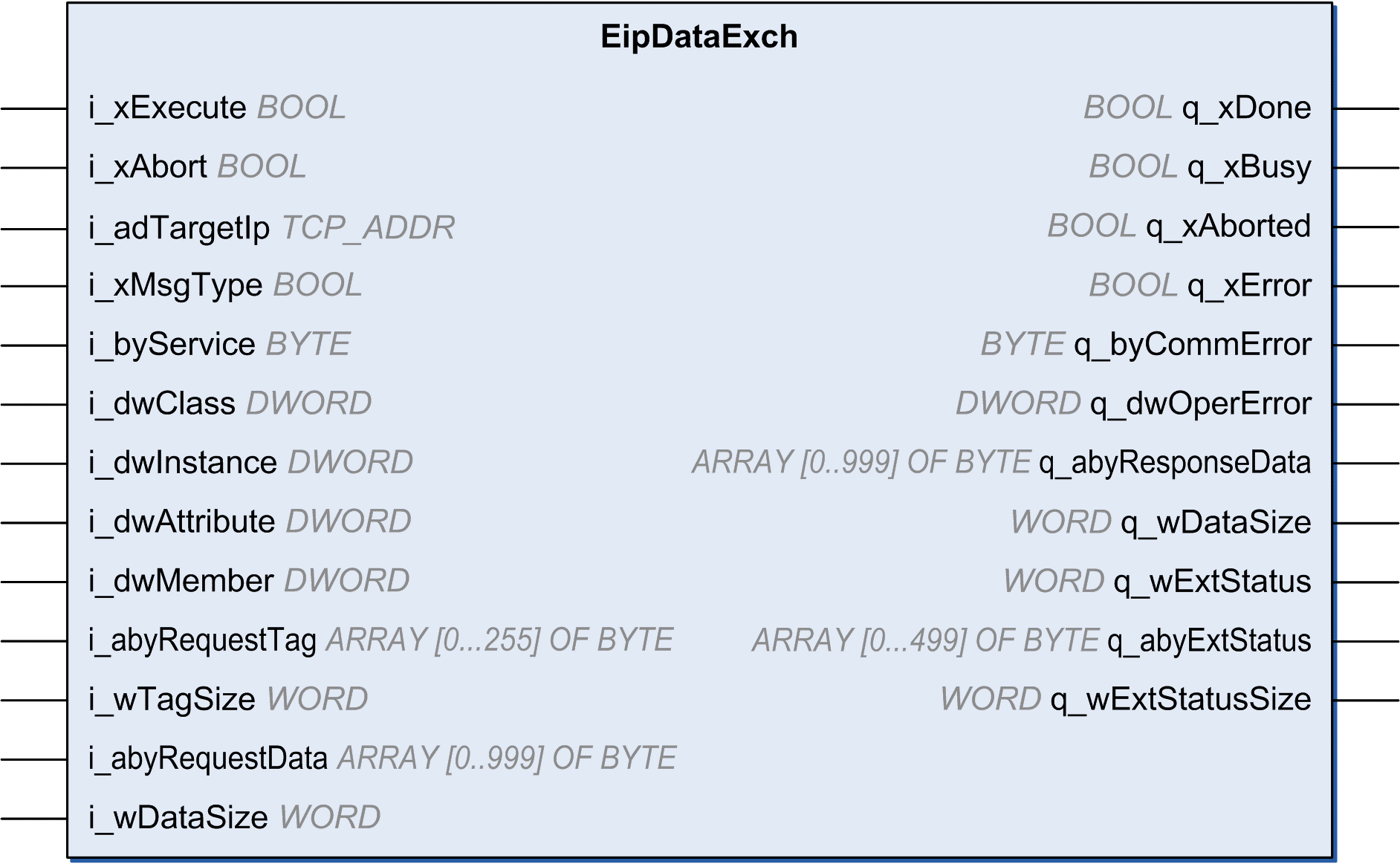

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Hérité de	Commentaire
i_xExecute	BOOL	BASE	Valeur par défaut : FALSE. Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE. Un autre front montant de l'entrée Execute pendant l'exécution du bloc fonction sera ignoré. FALSE : Si l'entrée Execute est définie sur FALSE pendant l'exécution du bloc fonction, la sortie Done ou Error est définie sur TRUE pendant un cycle. TRUE : La sortie Done ou Error est définie sur TRUE tant que l'entrée Execute est définie sur TRUE.
i_xAbort	BOOL	BASE	Valeur par défaut : FALSE. FALSE : l'exécution n'a pas été interrompue. TRUE : l'exécution a été interrompue par un autre bloc fonction.
i_xMsgType	BOOL	-	FALSE : UCCM TRUE : message (classe 3) connecté
i_adTargetIP	TCP_ADDR	-	Adresse IP de la cible
i_byService	BYTE	-	Service à effectuer (code de service fourni plus haut)
i_dwClass	DWORD	-	Classe cible. Consultez la section Comment trouver les informations de l'objet dans la documentation de l'équipement. Doit correspondre à la valeur 0xFFFFFFFF si la classe ne doit pas faire partie d'une requête
i_dwInstance	DWORD	-	Instance cible. Consultez la section Comment trouver les informations de l'objet dans la documentation de l'équipement. Peut correspondre à la valeur 0 si la cible est une instance de classe. Doit correspondre à la valeur 0xFFFFFFFF si l'instance ne doit pas faire partie d'une requête
i_dwAttribute	DWORD	-	Attribut cible. Consultez la section Comment trouver les informations de l'objet dans la documentation de l'équipement. Doit correspondre à la valeur 0xFFFFFFFF si l'attribut ne doit pas faire partie d'une requête
i_dwMember	DWORD	-	Membre cible. Consultez la section Comment trouver les informations de l'objet dans la documentation de l'équipement. Doit correspondre à la valeur 0xFFFFFFFF si le membre ne doit pas faire partie d'une requête
i_abyRequestTag	ARRAY OF [0…250] BYTE	-	Segment de symbole étendu de la cible. Si non utilisé, i_wTagSize doit être égal à 0
i_wTagSize	WORD	-	Taille réelle de i_abyRequestTag
i_abyRequestData	ARRAY OF [0…999] BYTE	-	Données qui doivent être envoyées à la cible. Si non utilisé, i_wDataSize doit être égal à 0
i_wDataSize	WORD	-	Taille réelle de i_abyRequestData

Le tableau suivant décrit les variables de sortie :

Sortie	Type	Hérité de	Commentaire
q_xDone	BOOL	BASE	Valeur par défaut : FALSE. FALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. TRUE : exécution terminée sans erreur détectée.
q_xBusy	BOOL	BASE	Valeur par défaut : FALSE. FALSE : le bloc fonction n'est pas exécuté. TRUE : le bloc fonction est en cours d'exécution.
q_xAborted	BOOL	BASE	Valeur par défaut : FALSE. FALSE : l'exécution n'a pas été interrompue. TRUE : l'exécution a été interrompue par l'entrée Abort.
q_xError	BOOL	BASE	Valeur par défaut : FALSE. FALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. TRUE : une erreur a été détectée pendant l'exécution du bloc fonction.
q_byCommError	CommunicationErrorCodes	BASE	Code d'erreur de communication
q_dwOperError	OperationErrorCodes	BASE	Code d'erreur de fonctionnement
q_abyResponseData	ARRAY OF [0…999] BYTE	-	Données de réponse en cas de réussite
q_wDataSize	WORD	-	Taille en octets des données de réponse
q_abyExtStatus	ARRAY OF [0…499] BYTE	-	Données d'état étendu en cas de réponse à une erreur
q_wExtStatusSize	WORD	-	Taille des données d'état étendu en mots de 16 bits
q_wExtStatus	WORD	-	Mot d'état étendu

Exemple

Voici un exemple d'appel de cette fonction :

MyEipDataExch(

i_xExecute:= Execute,

i_xAbort:= Abort,

q_xDone=> Done,

q_xBusy=> Busy,

q_xAborted=> Aborted,

q_xError=> Err,

q_byCommError=> CommError,

q_dwOperError=> OperError,

i_adTargetIp:= IpAddr,

i_xMsgType:= MsgType,

i_byService:= Service,

i_dwClass:= Class,

i_dwInstance:= Instance,

i_dwAttribute:= Attribute,

i_dwMember:= Member,

i_abyRequestTag:= RequestTag,

i_wTagSize:= TagSize,

i_abyRequestData:= RequestData,

i_wDataSize:= ReqDataSize,

q_abyResponseData=> ResponseData,

q_wDataSize=> ResDataSize,

q_abyExtStatus=> ExtStatusArray,

q_wExtStatusSize=> ExtStatusSize,

q_wExtStatus => ExtStatus);
