Vérification de la charge Gestionnaire de protocole
Objectif
Si la charge du nœud Gestionnaire de protocole dépasse 100 %, il est possible que les échanges de données cycliques ne soient pas traités au débit configuré.
L'onglet permet d'estimer la charge imposée sur Gestionnaire de protocole.
Vérifiez cette charge avant de mettre la machine en route.
Pour gérer la charge, vous pouvez manipuler les facteurs suivants :
-
Nombre d'esclaves
-
Avec Modbus TCP :
-
Nombre de voies (sur le Modbus TCP IOScanner)
-
La vitesse de répétition des voies
-
Estimation de la charge

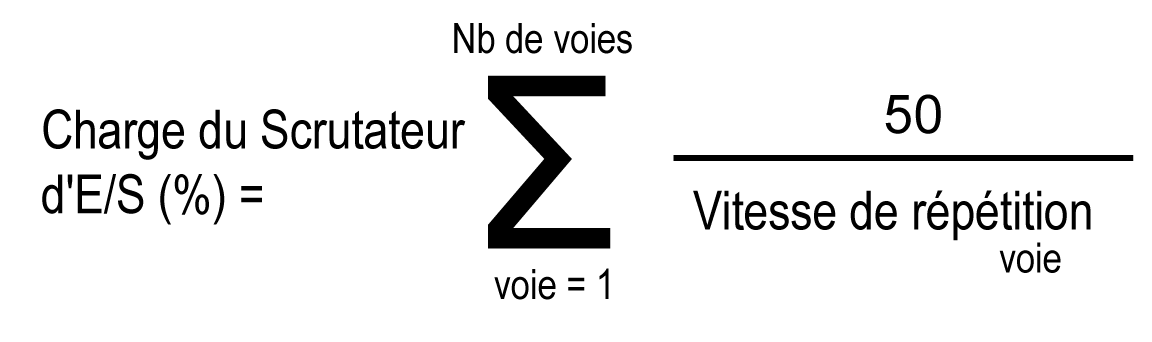

Cette équation permet d'estimer la charge sur le Gestionnaire de protocole du TM241CE••• et du TM251MES•, s'il gère exclusivement des équipements Modbus TCP IOScanner :

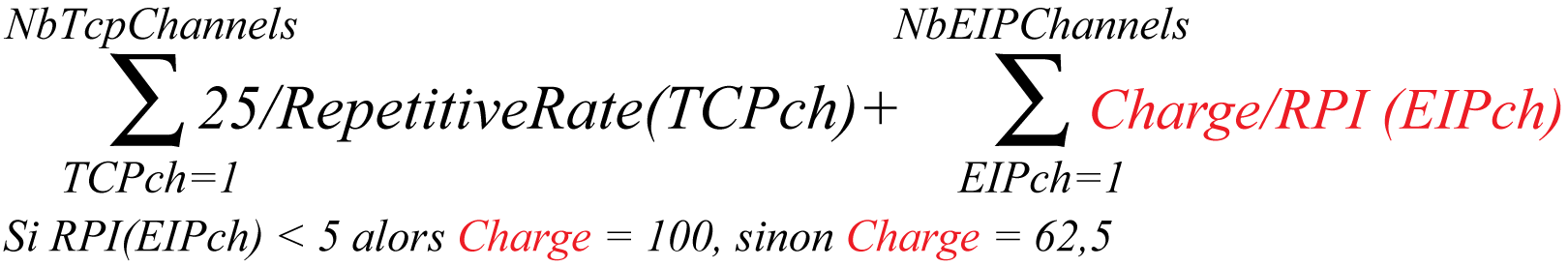

Cette équation permet d'estimer la charge sur le Gestionnaire de protocole du TM262L01MESE8T, du TM262L10MESE8T, du TM262M05MESS8T et du TM262M15MESS8T, s'il gère un équipement EtherNet/IP ou Modbus TCP IOScanner :

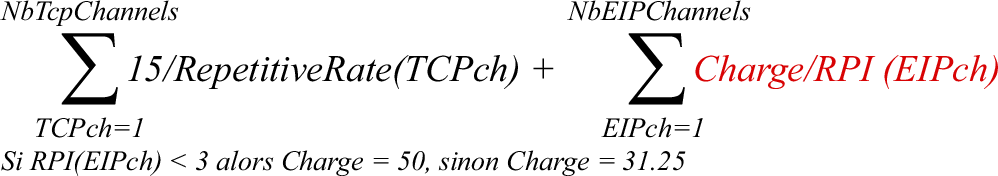

Cette équation permet d'estimer la charge sur le Gestionnaire de protocole du TM262L20MESE8T, du TM262M25MESS8T et du TM262M35MESS8T, s'il gère un équipement EtherNet/IP ou Modbus TCP IOScanner :
L'estimation de la charge ne tient pas compte de la charge additionnelle découlant des échanges de données hors processus, tels que les suivants :
-
DTM, Serveur Web et demandes Modbus TCP.
-
Communications du bus de terrain (DTM, communications du Serveur Web si le PC appartient au bus de terrain)
-
Communications TCP UDP générées par la bibliothèque TcpUdpCommunications
EcoStruxure Machine Expert fournit un calcul automatique de la charge :
|
Étape |
Action |
|---|---|
|
1 |
Dans l'arborescence , double-cliquez sur le nœud Gestionnaire de protocole. |
|
2 |
Si vous utilisez un contrôleur M262, sélectionnez . |
|
3 |
Cliquez sur . |

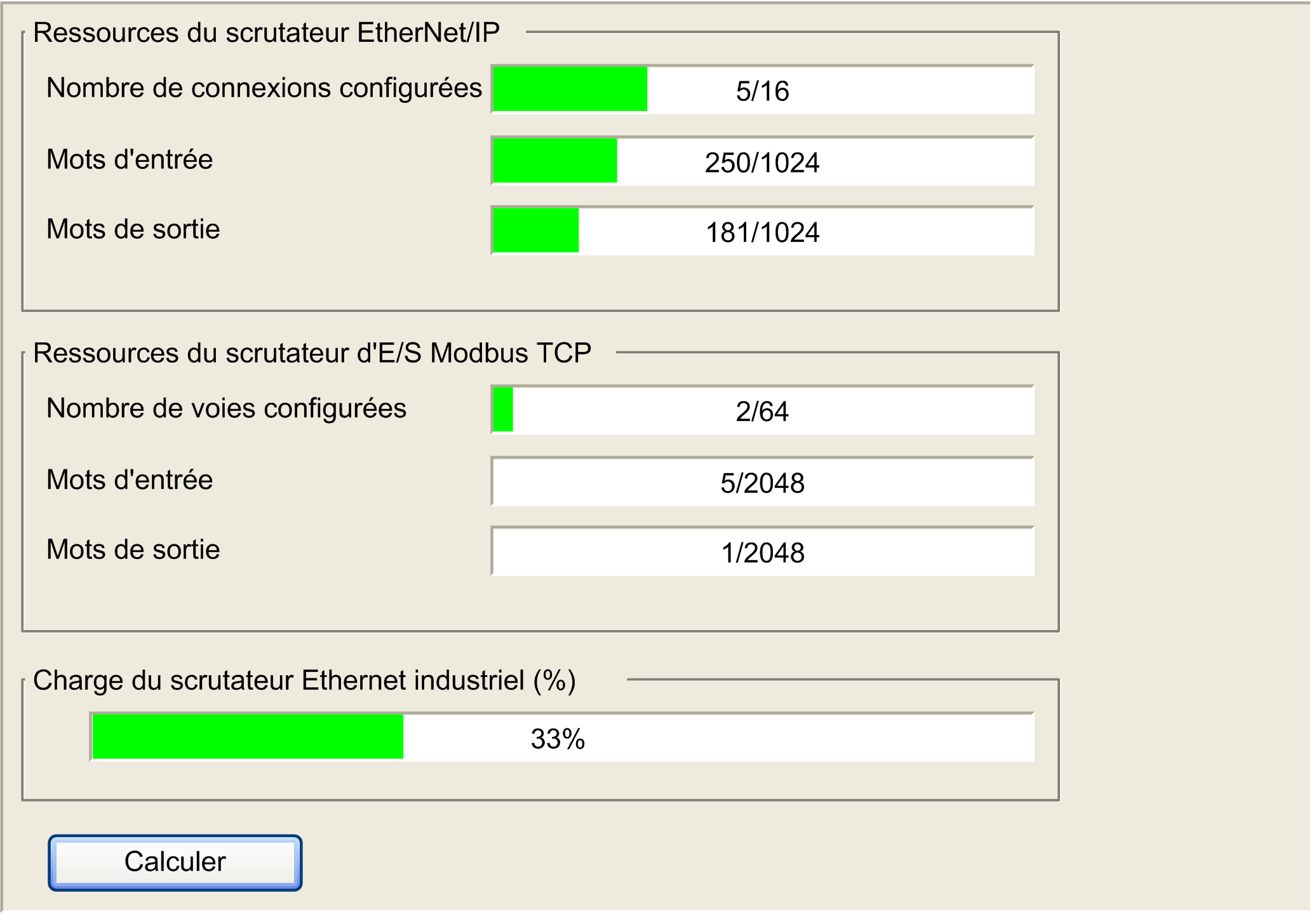

La capture d'écran ci-dessous représente l'onglet :
