Exemples d'application STO

Exemple d'arrêt de catégorie 0

Utilisation sans module relais de sécurité ARRÊT D'URGENCE, arrêt de catégorie 0.

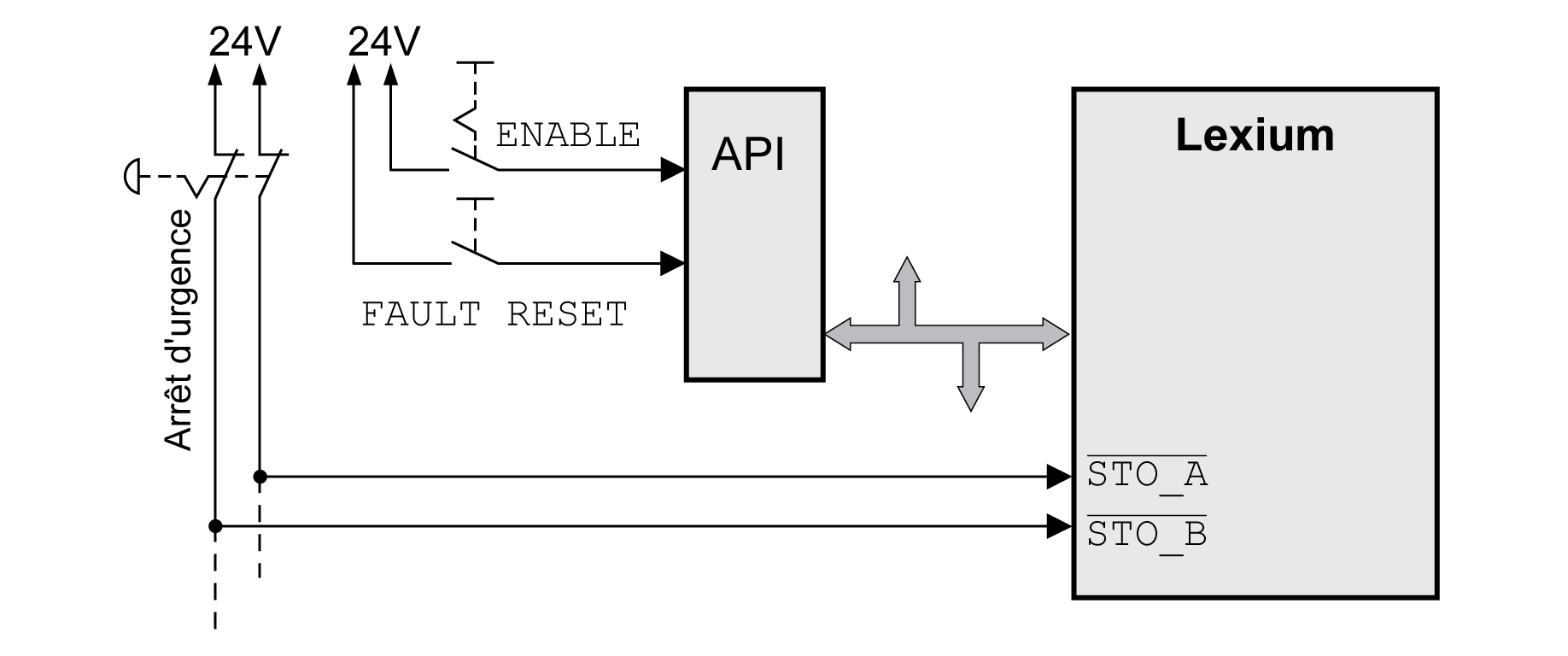

Exemple d'arrêt de catégorie 0 :

Dans cet exemple, l'activation de l'ARRÊT D'URGENCE entraîne un arrêt de catégorie 0.

La fonction de sécurité STO est déclenchée si les entrées de signaux présentent simultanément (décalage temporel inférieur à 1 s) un niveau 0. L'étage de puissance est désactivé et un message de classe d'erreur 3 est généré. Le moteur ne peut plus générer de couple.

Si, lors du déclenchement de la fonction de sécurité STO, le moteur ne se trouvait pas déjà l'arrêt, il décélère sous l'effet des forces physiques opérant à ce moment (force de gravité, frottement, etc.) jusqu'à ce qu'il s'arrête probablement.

Si la décélération et la charge potentielle du moteur ne correspondent pas à votre évaluation des risques, l'ajout d'un frein de sécurité externe peut être nécessaire.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Installer un frein externe dédié à la sécurité si l'application nécessite une décélération active de la charge. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Reportez-vous à la section Frein de maintien et fonction de sécurité STO.

Exemple d'arrêt de catégorie 1

Utilisation avec module relais de sécurité ARRÊT D'URGENCE, arrêt de catégorie 1.

Exemple d'arrêt de catégorie 1 avec module relais de sécurité ARRÊT D'URGENCE externe Preventa XPS-AV :

Dans cet exemple, l'activation de l'ARRÊT D'URGENCE entraîne un arrêt de catégorie 1.

Le module relais de sécurité ARRÊT D'URGENCE demande l'arrêt immédiat (sans délai) du variateur. Au-delà du délai défini dans ce module, le relais de sécurité ARRÊT D'URGENCE déclenche la fonction de sécurité STO.

Si la décélération et la charge potentielle du moteur ne correspondent pas à votre évaluation des risques, l'ajout d'un frein de sécurité externe peut être nécessaire.

AVERTISSEMENT
	FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT Installer un frein externe dédié à la sécurité si l'application nécessite une décélération active de la charge. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Reportez-vous à la section Frein de maintien et fonction de sécurité STO.
