Installation et retrait des modules

Présentation

De nombreux composants de l'équipement, notamment la carte de circuit imprimé, fonctionnent avec la tension secteur ou présentent des courants élevés transformés et/ou des tensions élevées.

Le moteur produit une tension en cas de rotation de l'arbre.

DANGER
	ÉLECTROCUTION, EXPLOSION OU ARC ÉLECTRIQUE Coupez toutes les alimentations de tous les équipements, y compris des équipements connectés, avant de retirer des caches ou des portes d'accès, ou avant d'installer ou de retirer des accessoires, du matériel, des câbles ou des fils. Placez une étiquette "Ne pas allumer" ou un avertissement équivalent sur tous les commutateurs électriques et verrouillez-les en position hors tension. Attendez 15 minutes pour permettre la décharge de l'énergie résiduelle des condensateurs du bus DC. Mesurez la tension sur le bus DC à l'aide d'un voltmètre approprié et vérifiez que la tension est inférieure à 42 Vdc. Ne partez pas du principe que le bus CC est hors tension si la LED du bus CC est éteinte. Protégez l'arbre du moteur contre tout entraînement externe avant d'effectuer des travaux sur le système d'entraînement. Ne créez pas de court-circuit à travers les bornes ou les condensateurs du bus CC. Remettez en place et fixez tous les caches de protection, accessoires, matériels, câbles et fils et vérifier que l'appareil est bien relié à la terre avant de le remettre sous tension. Utilisez uniquement la tension indiquée pour faire fonctionner cet équipement et les produits associés. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

ÉLECTROCUTION, EXPLOSION OU ARC ÉLECTRIQUE

Coupez toutes les alimentations de tous les équipements, y compris des équipements connectés, avant de retirer des caches ou des portes d'accès, ou avant d'installer ou de retirer des accessoires, du matériel, des câbles ou des fils.
Placez une étiquette "Ne pas allumer" ou un avertissement équivalent sur tous les commutateurs électriques et verrouillez-les en position hors tension.
Attendez 15 minutes pour permettre la décharge de l'énergie résiduelle des condensateurs du bus DC.
Mesurez la tension sur le bus DC à l'aide d'un voltmètre approprié et vérifiez que la tension est inférieure à 42 Vdc.
Ne partez pas du principe que le bus CC est hors tension si la LED du bus CC est éteinte.
Protégez l'arbre du moteur contre tout entraînement externe avant d'effectuer des travaux sur le système d'entraînement.
Ne créez pas de court-circuit à travers les bornes ou les condensateurs du bus CC.
Remettez en place et fixez tous les caches de protection, accessoires, matériels, câbles et fils et vérifier que l'appareil est bien relié à la terre avant de le remettre sous tension.
Utilisez uniquement la tension indiquée pour faire fonctionner cet équipement et les produits associés.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Une décharge électrostatique peut détruire le module immédiatement ou de manière temporisée.

AVIS
	DOMMAGE MATÉRIEL PAR DÉCHARGE ÉLECTROSTATIQUE (ESD) Recourir à des mesures ESD appropriées (porter des gants de protection ESD par ex.) pour manipuler le module. Ne pas toucher les composants internes. Le non-respect de ces instructions peut provoquer des dommages matériels.

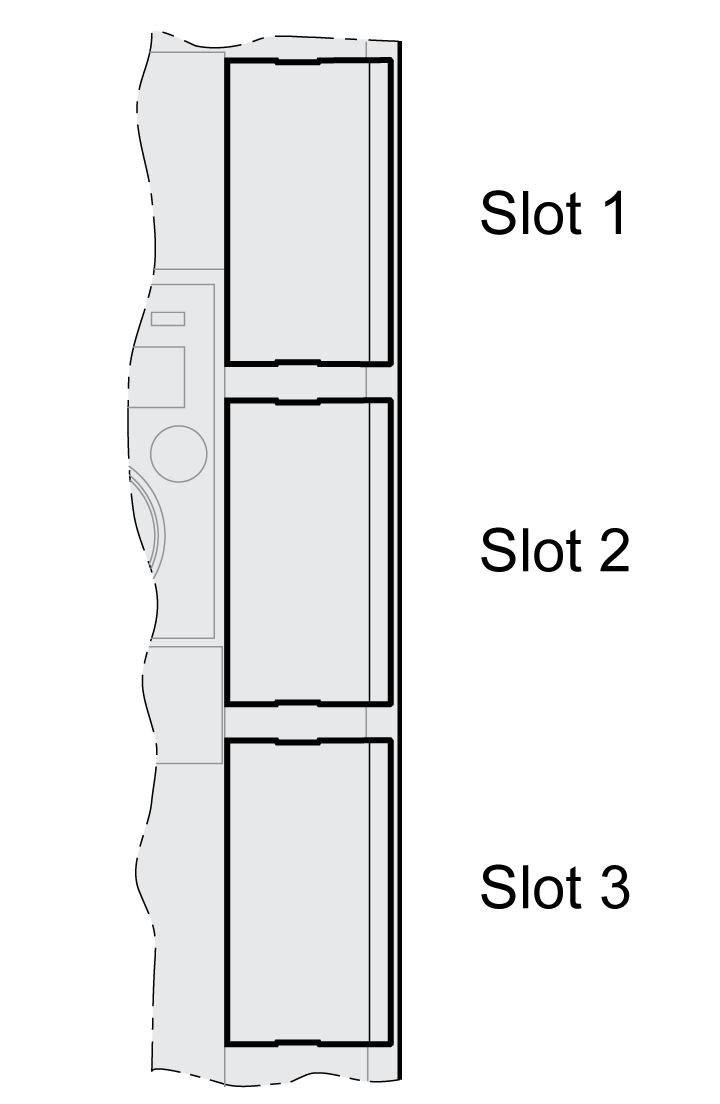

Le variateur dispose de 3 emplacements de module :

Les emplacements de module peuvent accueillir les modules suivants:

Emplacement	Module
Slot 1	Module de sécurité eSM
Slot 2	Module codeur RSR (interface résolveur) Module codeur DIG (interface numérique) Module codeur ANA (interface analogique)
Slot 3	Module de communication Sercos III

Emplacement

Module

Slot 1

Module de sécurité eSM

Slot 2

Module codeur RSR (interface résolveur)

Module codeur DIG (interface numérique)

Module codeur ANA (interface analogique)

Slot 3

Module de communication Sercos III

Insertion d'un module dans un emplacement

Avant l'insertion ou le retrait d'un module, couper la tension de l'appareil (alimentation de l'étage de puissance et alimentation de la commande 24 VCC désactivées).

Procédure d'insertion d'un module :

Étape	Action
1	Lire attentivement le guide utilisateur du variateur et le guide utilisateur correspondant au module avant l'installation.
2	S'assurer que la référence sur la plaque signalétique du module correspond aux données du manuel associé au produit.
3	Noter le numéro de série, le niveau de révision et DOM de la plaque signalétique du module et de la plaque signalétique de l'appareil.
4	Retirer et conserver le capot de protection du poste d'enfichage pour module.
5	Vérifier si le module présente des dommages visibles. Ne pas installer de modules endommagés.
6	Insérer le module dans l'emplacement correspondant jusqu'à ce que le levier d'enclenchement s'enclenche.

Pour obtenir de plus amples informations sur le câblage, consulter la section "Installation" du guide utilisateur correspondant au module.

Fixer les câbles de raccordement sur le cheminement de câbles de l'appareil.

Vous devez encore procéder à des réglages lors de la prochaine mise en marche du variateur. Ces réglages sont décrits dans le guide utilisateur du module à la section "Mise en service".

Retrait du module de l'emplacement

Avant l'insertion ou le retrait d'un module, couper la tension de l'appareil (alimentation de l'étage de puissance et alimentation de la commande 24 VCC désactivées).

Pour retirer un module de l'emplacement au niveau de l'appareil, veuillez procéder comme suit :

Marquer les câbles de raccordement. Débrancher le câblage du module.

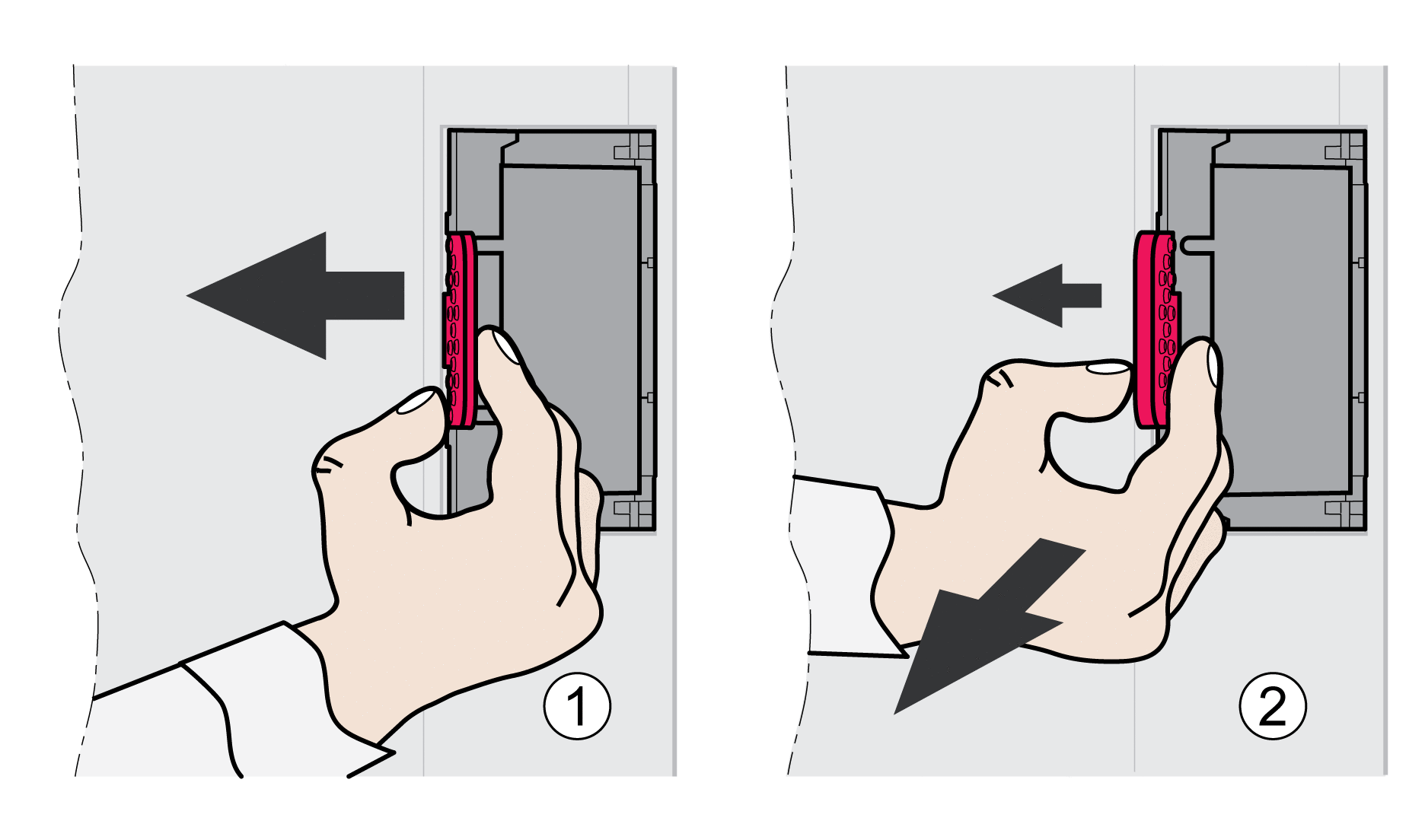

Actionnez le levier d'enclenchement du module vers la gauche (1) et retirez le module au niveau du levier d'enclenchement (2).
Refermer l'emplacement du module avec le capot de protection.

Au prochain démarrage, le variateur signale qu'un module a été remplacé. Vous trouverez de plus amples informations à la section Confirmation du remplacement d'un module.
