Fenêtre de déviation de la vitesse
Description
La fenêtre de déviation de vitesse permet de surveiller si le moteur se trouve dans une déviation de vitesse paramétrable.
On entend par "déviation de vitesse" la différence entre la consigne de vitesse et la vitesse instantanée.
La fenêtre de déviation de vitesse se compose de Déviation de vitesse et Temps de surveillance.
Disponibilité
La fenêtre Déviation de vitesse est disponible dans les modes opératoires suivants :
-
Jog
-
Homing
-
Cyclic Synchronous Velocity
-
Cyclic Synchronous Position
Indication de l'état
L'état peut être indiqué par une sortie de signal.
Pour pouvoir indiquer l'état à l'aide d'une sortie de signal, la fonction de sortie de signal "In Velocity Deviation Window" doit être paramétrée, voir Entrées et sorties de signaux logiques.

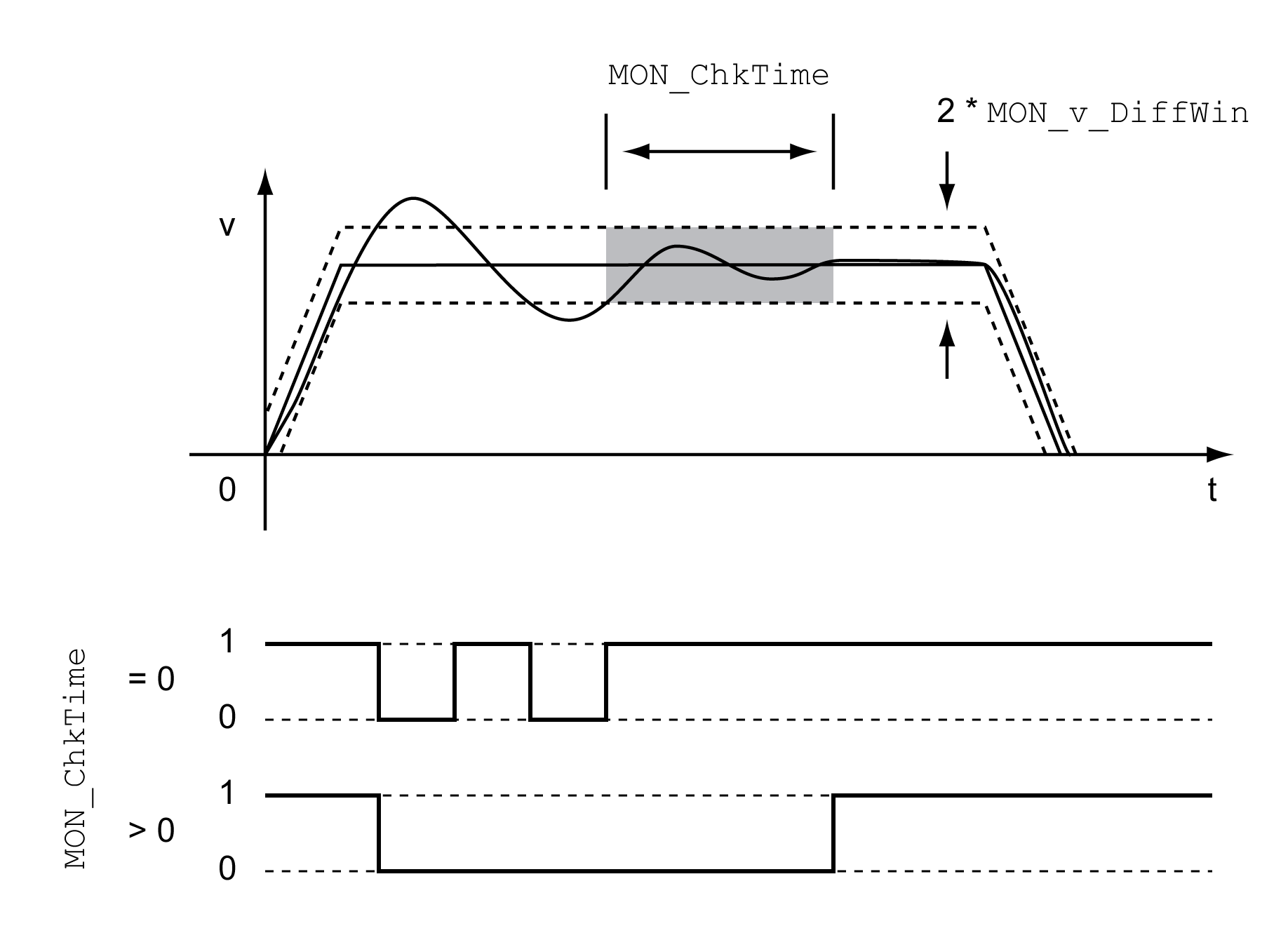

Le paramètre MON_ChkTime agit communément pour les paramètres MON_p_DiffWin_usr, MON_v_DiffWin, MON_v_Threshold et MON_I_Threshold.
|
Nom du paramètre Menu IHM Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Surveillance de la déviation de la vitesse. Il y a vérification si, pendant la durée paramétrée dans MON_ChkTime, le variateur se trouve à l'intérieur de la déviation définie. L'état peut être émis par une sortie paramétrable. Type : Décimal non signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs sont prises en compte immédiatement. |
usr_v 1 10 2147483647 |
UINT32 R/W per. - |
Modbus 1588 IDN P-0-3006.0.26 |
|
|
Surveillance fenêtre de temps. Réglage d'un temps pour la surveillance de la déviation de position, la déviation de la vitesse, de la valeur de vitesse et du courant. Si la valeur surveillée se trouve dans la plage pendant le temps sélectionnée, la fonction de surveillance renvoie un résultat positif. L'état peut être émis par une sortie paramétrable. Type : Décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Les nouvelles valeurs sont prises en compte immédiatement. |
ms 0 0 9999 |
UINT16 R/W per. - |
Modbus 1594 IDN P-0-3006.0.29 |
